#1电气专业 南方电网常用电表外形尺寸
单相1位表箱尺寸（宽x高x厚）：220x430x110
单相2位表箱尺寸（宽x高x厚）：525x740x115
单相4位表箱尺寸（宽x高x厚）：715x810x170

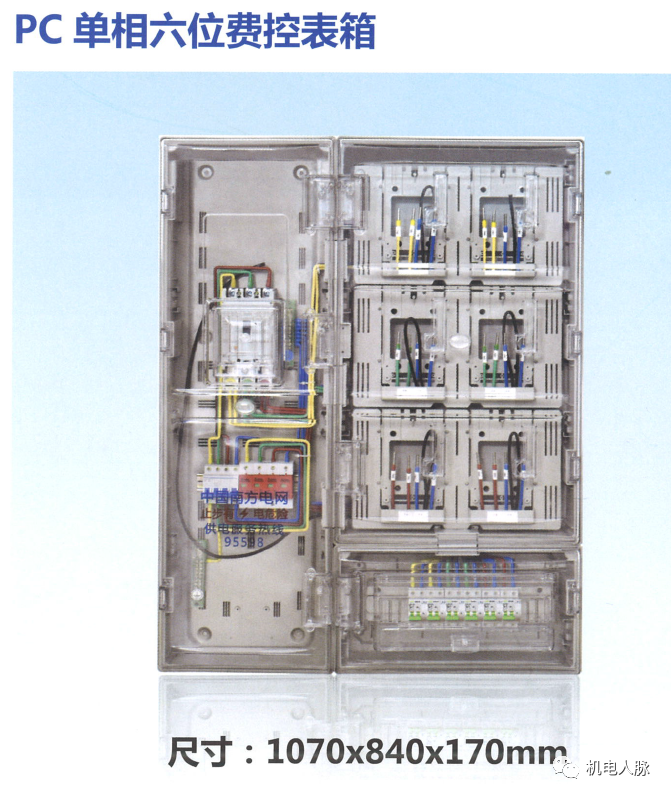

单相6位表箱尺寸（宽x高x厚）：840x1070x170
单相12位表箱尺寸（宽x高x厚）：1330x10701x170
注：15年后南方电网仅采用以上单相非金属电表。
供电局要求电表箱前操作距离为800mm，如下图示意，长边尺寸：普通用电桥架或母线300mm，电表箱900mm，消防桥架400mm，共1600mm；短边尺寸：电表箱按200mm考虑，表前800mm，考虑电表箱对面设备安装占200mm（尤其是电井短边开门），共1200mm。则该地区电井尺寸需1600mmx1200mm
电网的电表尺寸更新
各地区电表安装位置要求不同
电井内设备增加（如应急照明箱，住宅母线上限1000A）
现场安装箱体高度超过2.2m，低于0.6米
强电井标准应随市场发展调整。
种类：风管井、水管井、其他管井。
设置要求：
1.位置：宜在每个区的中心部位，且在机房附近，直通不宜拐弯。高层建筑为筒体结构,因每层均有进出总管，需墙上开大洞，应与结构提前配合，有些最好将管井设在结构的核心外。
2.种类分为有检修、无检修2种。
有检修：除管道外，检修空间最小应有600mm
无检修：一面为空心砖砌或钢丝网抹灰，遇到检修时将墙拆除。
3.安装空间：风管边距墙的尺寸，对于小风管为150mm，对于大风管应预留150~300mm。
4.公共走道一侧。
5.其他：与电井相邻考虑防水处理，尽量避免。
6.风井长宽比问题。（1：4~6）
建筑高度不大于100米的高层住宅建筑，水管井内一般有消火栓箱一个，DN100消防立管一条，DN80的给水管3条，DN50给水支管一条，DN20水表组4~6套，DN100排水管一条，地漏一个。
公建核心筒水井
水管井内一般有DN150消火栓主管2条左右，DN150喷淋管道2条左右，DN100给水管若干条，DN100排水管若干条，地漏一个。
根据《建筑设计防火规范》GB 50016-2014（2018年版）中第8.3.3条规定，需设置自动喷淋系统；
根据《自动喷水灭火系统设计规范》GB 50084-2017中第6.2.3一个报警阀组控制的洒水喷头数应符合下列规定：
1 湿式系统、预作用系统不宜超过800只；则公建需在塔楼考虑增加设置报警阀间
如下所示，根据消防需要部分楼层为报警阀间
非报警阀间楼层为保洁间
自来水安装实际操作时要求：水表前后直管段长度分别为表前10D（D为管路直径）和表后5D。水表直线段如图示意：
结论：水表组最小安装尺寸为1110mm，考虑实际施工，水表组安装最小尺寸1200mm。
关于设备管井最小尺寸的要求如下：
以某项目为例，水管井尺寸为1100X1050，面积为1.15平方米。
水管井的四种布置的最小尺寸（水管井布置仅针对100米以下住宅）
影响水管井大小的新增因素：
1）自来水公司严格执行《用户生活给水系统设计、施工及验收规范》，水表组预留1200mm。
2）消火栓箱安装应考虑与装修的配合，如墙面挂石，消火栓箱的净空尺寸为350mm；贴砖为300mm。
3）水管井门600mm宽，配合装修贴砖或挂石时，门轴内装，门宽小于600mm。
下图为某项目水管井门600mm装修施工后的照片，完成后门仅有370mm宽。
结论：
标准化水管井的尺寸只是项目中的一个特例，且已不能满足目前各地区的安装要求。
由于受消防箱、管井门位置、水表组安装尺寸、核心筒剪力墙布置等的限制，当项目的管井尺寸遇到不标准时，管井面积不能作为管井的控制指标。
