秦汉医院门诊楼项目
陕西建工第六建设集团有限公司

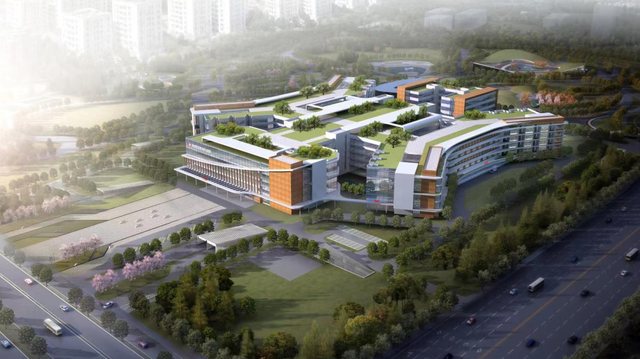

西咸新区秦汉中心医院项目占地344亩，项目总建筑面积25.5万㎡。其中地上面积131956㎡，地下面积123130㎡，框架剪力墙结构，地上五层，局部六层，地下两层，由门诊楼、医技楼、住院部和行政楼组成，设计规模为1000张床位、年门诊量50万人次，配套建设绿化景观公园168亩，是西咸新区生态文明建设先行示范工程。
01 项目效益
经济效益
利用品茗HiBIM软件对综合支吊架预制加工、风管预制加工、二次墙体预留洞、电井一次预埋装配式等环节的成本状况进行全面追踪。
累计节约费用总计约150万余元，工期缩短41天，节约管材约1745米。
社会效益
项目荣获2024年度安装行业BIM技术应用二等奖，以及第四届“优智杯”智慧建造应用大赛三等奖。
02 重难点分析及解决方案
重难点分析
管线优化难度大。
医院机电系统涵盖通风、给排水、强弱电等十余个子系统，管线密度远超普通建筑。
需协调暖通大截面风管、医疗气体管道、洁净空调系统等特殊管线，同时满足医疗功能对空间净高的严苛要求（如手术室、影像科区域）。
支吊架布置难。
支吊架选型须结合地震荷载（垂直荷载≥1.55倍管线重量），项目缺乏支吊架深化布置经验，有较大的选型安全风险。
解决方案
利用BIM技术建立三维模型，对机电管线（包括通风、给排水、电气等）进行空间模拟排布。
通过碰撞检测提前发现管线与建筑结构、其他专业的冲突点，避免施工返工。
采用BIM技术设计综合支吊架，替代传统单管支吊架，减少楼板膨胀螺栓数量，既提升管线美观度，又避免结构破坏风险。
模型中预设支吊架安装位置，指导现场精准施工。
03 BIM技术应用内容
应用点1：净高分析
应用阶段：深化设计阶段
机电综合分析
通过分层和分区域的方式进行了空间净高分析，并借助品茗HiBIM软件制作相应的净高分析图。
针对管线密集的区域，对图纸中出现的问题进行了优化处理。
共计解决37处图纸问题，从而确保了各专业管线在现场的实际安装过程中能够顺利进行。
通过BIM方案优化管综，图纸划线区域开洞标高发生了修改，更加符合现场实际情况。
应用点2：支吊架
应用阶段：深化设计阶段
支吊架验算
在完成BIM管线优化工作后，各个支架均依据品茗HiBIM软件中的机电深化模块，依照相关规范进行了精确的受力分析，并据此编制了详尽的受力计算报告。
随后，该计算报告经过设计单位的复核与验算，以确保其准确性，进而指导现场施工，从而确保支架的安全性和稳定性。
