四、系统管理

4.1 访问权限管理

创建用户与分组、设置分组权限。

4.1.1.1 用户管理

创建新用户，设置用户名、邮箱、密码、姓名、分组。用户隶属分组，用户继承分组权限。

4.1.1.2 分组权限管理

创建分组、设置分组权限与管理范围。

分组权限：分组权限包含九个级别，通过分组管理——权限进行设置。分组设置权限后，对项目所有层级节点默认访问权限为分组权限。
管理范围：可根据实际权限需求单独设置每一个节点的访问权限，下一级层级节点自动继承上一级层级节点权限，节点访问权限无法高于分组权限。通过对节点权限设置，控制用户对节点的访问权限，实现分节点分级权限管理。

打开网易新闻查看精彩图片
管理员
模型用户
编辑用户
节点编辑
线缆连接
属性编辑
视图只读
无访问权限

4.2 创建模型

模型主要包括如10种类型：图标、设备、板卡、机柜、端口、线路、图形、组合模型、建筑、其它。
具体操作如下：

登录系统后，点击右上角“管理”按钮进入到管理页面，再点击“模型库”按钮进入到模型列表。

打开网易新闻查看精彩图片
点击列表上方“新增”按钮并依次输入模型/基本信息，其中品牌、型号为必填项，型号不可重复。

打开网易新闻查看精彩图片

宽度：分为两种，标准机架设备默认482.6mm，非机架设备按实际宽度填写。高度默认1U为44.45mm，多U设备均为44.45mm乘以实际U高。深度按实际填写即可。

点击前视图处空白位置即可弹出图片选择弹窗，选择图片双击/确定上传，后视图同上。如需更换继续点击当前位置调出图片选择弹窗即可。（前视图，后视图PNG格式）

打开网易新闻查看精彩图片

前/后视图为设备在系统显示的样式，机架设备中带板卡的设备可根据项目实际配置情况更换图片，从而达到系统与实际无论从数据还是图形方面都一致的效果。

二、创建模型详情页面

1 背景图
点击编辑列中“建模”按钮，调出设备建模页面，也就是用户在双击设备后看到设备端口连线详细信息的页面。

在空白画布任意地方点击右键，选择“设置背景”调出图片选择弹窗上传设备图片

图片默认为前视图在上，后视图在下，机架设备中带板卡的设备在详情图这里的前/后视图都是不带设备板卡的样式。

2 创建端口
在背景图片上方点击右键后依次选择“创建”“端口”，端口分为“本端”与“对端”。“本端”为当前设备端口，“对端”为与本端端口有连线关系的另外一台设备端口。

端口创建后，同时选中“本段”与“对端”，通过鼠标拖拽的方式调整大小与背景图中端口大小一致即可。

多个端口可通过选中对象后Ctrl+Alt+鼠标拖拽的方式创建，可同时选中多个端口进行批量创建。

端口创建后，可通能过批量修改功能来修改端口名称。(连接符号&;变量符号;步长 +/-1,示例:PS&1+1会生成PS01、PS02...)

创建设备插槽、板卡及关联关系
返回模型库列表中，在左侧分类中点击分类“板卡”，然后在板卡页面新增板卡基础信息，操作方法与模型基础信息基本一致，板卡只有前视图。

打开网易新闻查看精彩图片

点击右键，依次选择“创建”“插槽”“确定”

鼠标拖动插槽移动至设备图中插槽的位置上方，通过鼠标拖拽的方式调整插槽大小与背景图片一致即可。

双击“插槽”调出板卡名单列表，在左侧“全部板卡名单”搜索框中输入该设备板卡位置可匹配的板卡型号按“Enter”查找，如果可以直接查找到只需要点击该板卡型号后方的按钮，即可将该板卡添加至右侧“当前插槽板卡白名单”中。
配置同样板卡的多个插槽可复制已关联过板卡的插槽进行创建，操作方式：选中对象后Ctrl+Alt+鼠标拖拽。
如果当在“全部板卡名单”中无法搜索到所需型号，则需新建板卡。

4.3 模型管理

4.3.1 设置

分类设置：设置模型的主分类与子分类，例如：主分类-网络、子分类- 交换机；

打开网易新闻查看精彩图片
品牌设置：设置模型的品牌；

打开网易新闻查看精彩图片
批量修改：批量设置模型基础信息

打开网易新闻查看精彩图片
导入模型：导入NVL模型文件

打开网易新闻查看精彩图片

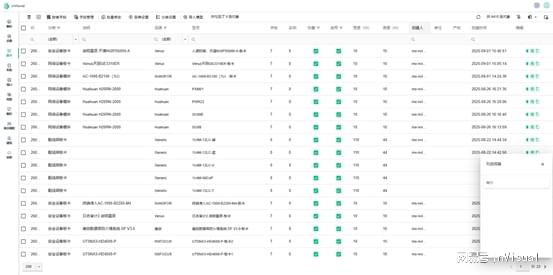

列选择器：隐藏

打开网易新闻查看精彩图片

4.3.2 缺省字段

设置模型的缺省属性字段，设置了缺省字段的对象类型，在创建新的模型时会自动添加缺省字段到模型字段内；

4.3.3 基础信息

图标分类、型号、宽高、前视图

设备分类、品牌、型号，宽高深、前视图、后视图等

板卡分类、品牌、型号，宽高、前视图等

机柜分类、品牌、型号，宽高深、俯视图等

线缆分类、品牌、型号，颜色、粗细、线型、连线类型等

组合模型、NVL模型文件、前视图、后视图

端口、建筑、图形、其他系统默认

4.3.4 字段

名称：字段名称标识；
属性中显示:是否在属性中显示该字段；
允许空：设置字段值是否可以为空值；
系统字段：由系统默认创建，用于记录基础信息
默认值：设置字段默认值；
层级标识：设置在目录里边，需要显示或者不显示名称
列表项目：字段值为列表时，填写列表项；
可否编辑：是否可以编辑属性字段内容
数据类型：设置数据类型；
锁定列表：锁定列表信息；
类型唯一：在此对象类型所有实例中保证此属性值唯一；
全局唯一：在所有对象类型所有实例中保证此属性值唯一；
下横线：属性分割线分组分割
展示：字段值是否显示在视图区对象上；
字体颜色：显示在视图区对象上的字体颜色；
字体背景：显示在视图区对象上的文字背景；
字体大小：显示在视图区对象上的字体大小；
系统OID：采集程序将采集智能设备此OID的值做为此字段的值；
删除：删除此字段；

打开网易新闻查看精彩图片

4.3.5 建模

设备填写好模型基础信息上传模型前视图、后视图

定义设备的端口、插槽、物理尺寸

板卡建模跟设备一样，板卡基础信息只上传前视图

定义板卡端口，物理尺寸

机柜定义容器名称、U位、物理宽高

纤芯颜色、数量、半径

页面

打开网易新闻查看精彩图片

左侧面板：关闭/打开左侧属性设置侧边栏。

标尺：显示关闭建模视图区标尺。

状态栏：关闭/打开底部状态栏。

背景：设置模型的底图，支持PNG\JGP\SVG图片格式。

打印：打印当前建模视图。

创建

打开网易新闻查看精彩图片

端口：定义设备的端口。
插槽：定义设备的插槽。
容器：定义机柜的U位。
线缆：定义设备内部的连接。
纤芯：定义光缆的纤芯或管沟的格栅。

打开网易新闻查看精彩图片

删除：删除端口、插槽、容器、线缆、纤芯对象。
复制：复制端口、插槽、容器、线缆、纤芯对象。
复制的快捷操作方式：
SHIFT-C+鼠标左键拖拽：批量复制一个对象。
ALT+鼠标左键拖拽一个或多个对象，复制一个或多个对象。
粘贴：粘贴端口、插槽、容器、线缆、纤芯对象。
格式刷：快速复制对象格式。
全选：选中当前建模视图所有对象。
同类：选中当前建模视图同类型对象。
批量修改：批量修改一批对象的指定属性值。
