1.项目简介
本工程集控楼1/D~J排长度为53.75m，1/18~1/21轴长度为29.5m，总高度为29m。支模高度≥8m支撑体系，采用盘扣式钢管脚手架，属于超过一定规模的危险性较大的分部分项工程，按照《危险性较大的分部分项工程安全管理办法》（中华人民共和国住房和城乡建设部令第 37 号）、《江苏省房屋建筑和市政基础设施工程危险性较大的分部分项工程安全管理实施细则》（2019版）规定，需要做高支模专项自动化监测。
2.监测目的
通过实时监控混凝土浇筑过程中高支模的工作状态，及时发现混凝土浇筑过程中高支模系统监测参数的异常变化，当高支模监测参数超过设定的报警值时，立即通知现场作业人员和其它相关方人员马上停止施工作业、迅速撤离现场，确保人员生命安全，避免经济损失。
3.点位布设
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
本次浇筑区域为该集控楼的圈梁部分，无特殊结构构件，无荷载凸出部位，故采用等间距的布设方式进行布设；本工程总共是6个监测点，24个监测参数。

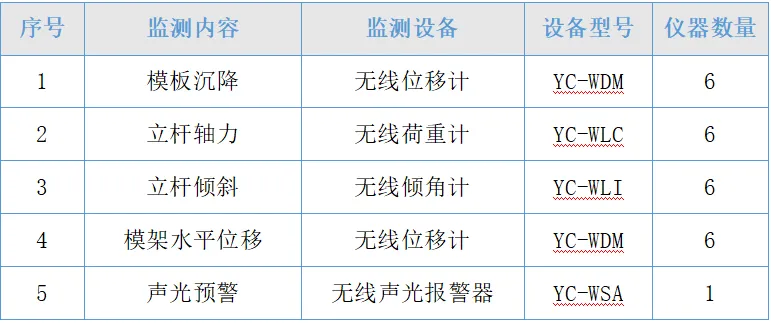

4.测点统计
打开网易新闻 查看精彩图片
5.现场照片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
6.岩创可视化平台数据展示
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
本项目通过岩创可视化云平台观察数据，根据设置报警值，数据变化达到预警值时通过无线声光预警器、短信、电话等方式及时通知，提供有效预警，提高了高支模健康管理的效率和安全性，构建一个全面的安全监测体系；我们将持续创新，以提供更有力的技术保障。
