1、空调风系统施工工艺流程
2、风管制作工艺
2.1 风管制作流程
2.2 风管选型
根据施工现场具体情况，采用角钢法兰、共板法兰和插条式连接三种工艺连接或者联合使用。工艺及风管边长划分、风管钢板厚度如下：
风管大边边长（mm）
≤400
≤1200
＞1200
工艺连接形式
插条式连接
共板法兰连接
角钢法兰连接
钢板风管板材厚度表（mm）
风管直径D或长边尺寸b
类别
圆形风管
矩形风管
除尘系统风管
中、低压系统
高压系统
D（b）≤320
0.5
0.5
0.75
1.5
320＜D（b）≤450
0.6
0.6
0.75
1.5
450＜D（b）≤630
0.75
0.6
0.75
2.0
630＜D（b）≤1000
0.75
0.75
1.0
2.0
1000＜D（b）≤1250
1.0
1.0
1.0
2.0
1250＜D（b）≤2000
1.2
1.0
1.2
按设计
2000＜D（b）≤4000
按设计
1.2
按设计
注: 1、螺旋风管的钢板厚度可适当减小10%～15%。2、排烟系统风管钢板厚度可按高压系统。3、特殊除尘系统风管钢板厚度应符合设计要求。4、不适用于地下人防与防火隔墙的预埋管。
2.3 风管样品制作
2.4 风管制作
3、风管安装工艺
3.1 吊架安装
3.2 风管封堵
3.3 风管部件安装
4、风机安装工艺
4.1 风机安装

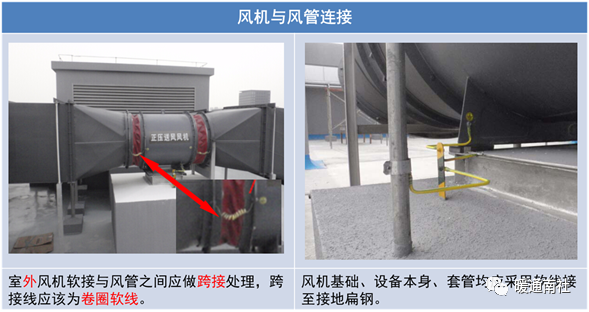

4.2 风机连接
4.3 风机设备接地
5、空调水系统安装
5.1 空调水系统组成
典型中央空调机组主要由冷冻水循环系统、冷却水循环系统及主机三部分组成：
5.2 管道焊接流程
5.3 管道焊接
5.4 风机盘管安装
5.5 制冷机组安装
5.6 冷却塔安装
5.7 管道及设备保温
6、风管实验
1）漏光试验：风管系统安装完成后，进行风管漏光检测。在夜晚进行，手持移动光源可采用不低于100w带保护罩的低压照明灯，或其他低压光源，光源可置于风管内侧或外侧，但其相对侧应为暗黑环境。检测光源应沿着被检测接口部位与接缝做缓慢移动，在另一侧进行观察，当发现有光线射出，则说明查到明显漏风处，并应做好记录，并填写《风管漏光检测记录》。
2）风管漏风检查：中压系统风管的严密性检验，应在漏光法检测合格后，对系统漏风量测试进行抽检，抽检量为20%，且不得小于1个系统。漏风量测试装置应采用经检验合格的专用测量仪器并填写《风管漏风检测记录》。
7、末端安装
