前言
本期拆解带来的是华硕TUF小旋风WiFi7路由器，这款路由器支持BE3600规格，支持双频聚合技术。机身采用塑料材质，设有镂空格栅加强散热，机身两侧还设有镂空区域，通过空气自然对流增强散热能力。
路由器内置博通四核2.0GHz处理器，搭配1GB DDR4内存，256MB FLASH，设有2.4G和5G天线，具备一个2.5G有线接口和四个千兆接口，并设有专属电竞端口，优先传输游戏封包。下面就带来华硕TUF小旋风WiFi7路由器的拆解，一起看看内部的方案和设计。
华硕TUF小旋风双频WiFi7路由器开箱
包装盒正面印有华硕品牌，产品名称和产品特点，右侧印有产品外观。
包装盒背面印有产品卖点，内置高性能CPU，移动电竞，无缝漫游，端口转发，甄别优质游戏节点，全新WiFi7技术。
包装盒侧面标注产品规格和包装内容物信息。
路由器产品规格
接口类型：1 x 2.5千兆 WAN 接口
4 x 千兆 LAN 接口
1 x USB 3.2 Gen1x1 接口
天线：4 x 不可拆式天线
内存：256MB Flash & 1GB DDR4 RAM
运行频率：2.4GHz 和 5GHz
加密：WPA/WPA2/WPA3-Personal，WPA/WPA2/WPA3-Enterprise
WPS（WiFi protected setup）
数据传输速率：802.11b：高达11Mbps
802.11a/g：高达54Mbps
802.11n：高达600Mbps
802.11ac：高达2133Mbps
802.11ax（2.4GHz）：高达574Mbps
802.11ax（5GHz）：高达2402Mbps
802.11be（2.4GHz）：高达688Mbps
802.11be（5GHz）：高达2882Mbps
电源适配器：AC输入：100 ~ 240V（50~60Hz）
DC输出：12V with max：2A
尺寸：274 x 168 x 205毫米
重量：561.4克。
路由器包装内容物
TUF Gaming 小旋风 双频无线电竞路由器
RJ-45网线
电源适配器
快速使用指南
保修卡。
包装盒另一侧印有路由器接口定义。
包装内含路由器，电源适配器，网线，快速使用指南，APP设置指南，保修卡，贴纸和重要通知。
路由器附带6类网线一览。
网线标注CAT.6 UTP。
测得网线长度约为156cm。
电源适配器具备国标两脚插头。
适配器插脚面标注产品信息。
电源适配器铭牌信息特写
型号：AD-0241200200CN
输入：100-240V~ 50/60Hz 0.6A
输出：12V ⎓ 2A
深圳市雅晶源科技有限公司 中国制造。
电源适配器为DC插头，测得输出线长度约为149cm。
测得电源适配器长度约为72.9mm。
电源适配器宽度约为31.9mm。
电源适配器高度约为43.5mm。
电源适配器重量约为106g。
路由器机身后方设有天线，机身左右两侧为镂空设计，提升散热能力。
机身正面中间位置设有散热孔，两侧也设有散热孔。
ASUS品牌logo特写。
两侧设有散热孔。
中间位置也设有散热孔。
机身下方位置也设有散热孔。
机身两侧镂空区域内侧设有散热孔。
机身背面设有脚垫，挂孔，粘贴信息标签。并设有大面积散热孔加强散热。
双频无线电竞路由器
型号：TUF 3600
输入：12V ⎓ 2A
操作频率：2.4GHz/5GHz
机身前部设有电源指示灯，联网指示灯，有线连接指示灯，2.4G和5G网络指示灯。
机身侧面造型一览。
机身后部设有天线，网络接口，USB接口，电源接口，电源开关和复位按键。

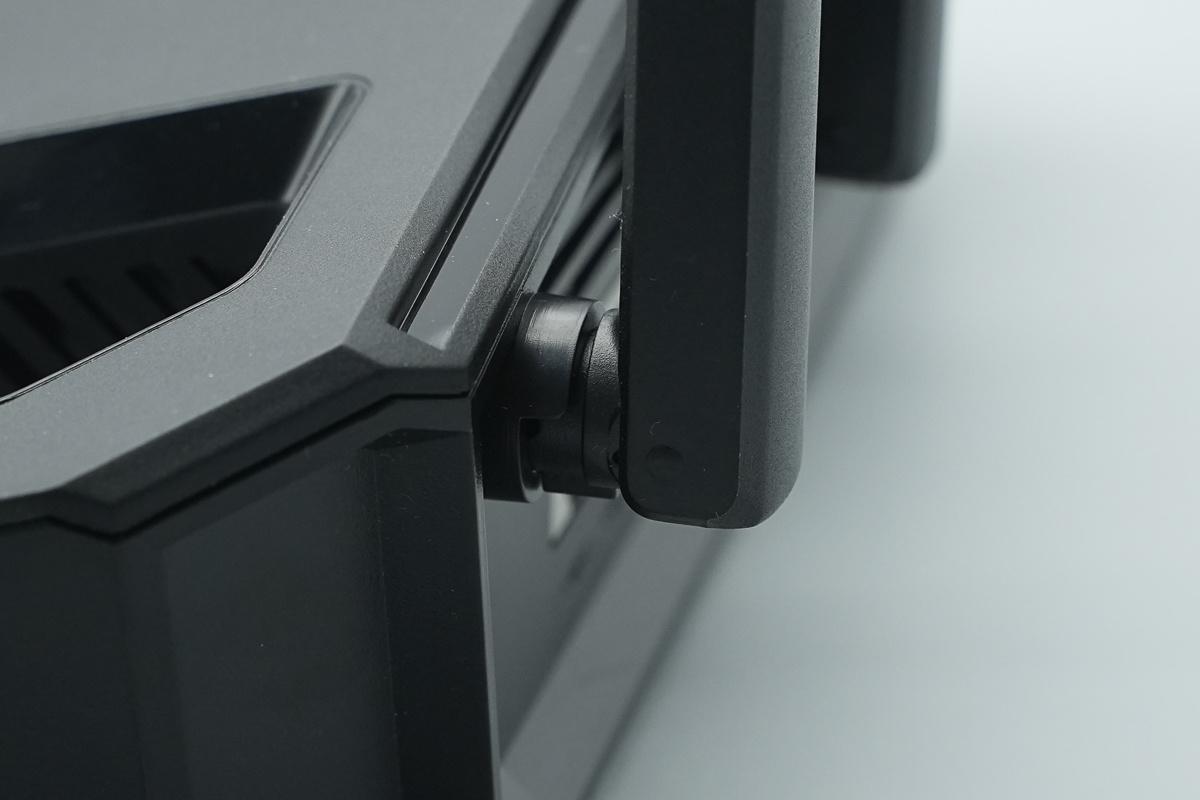

天线为不可拆卸式，支持角度调节。
左侧设有四个千兆网口，依次设有蓝色2.5G网口，USB-A接口，电源接口，电源开关，WPS按键和复位按键。
测得路由器机身宽度约为270mm。
机身深度约为147mm。
机身厚度约为60.3mm。
测得路由器机身重量约为559g。
华硕TUF小旋风双频WiFi7路由器拆解
看完了华硕TUF小旋风WiFi7路由器的外观，下面就进行拆解，一起看看内部的方案和设计。
首先撕下机身底部的防滑脚垫。
拧下螺丝，打开卡扣，拆开路由器外壳。

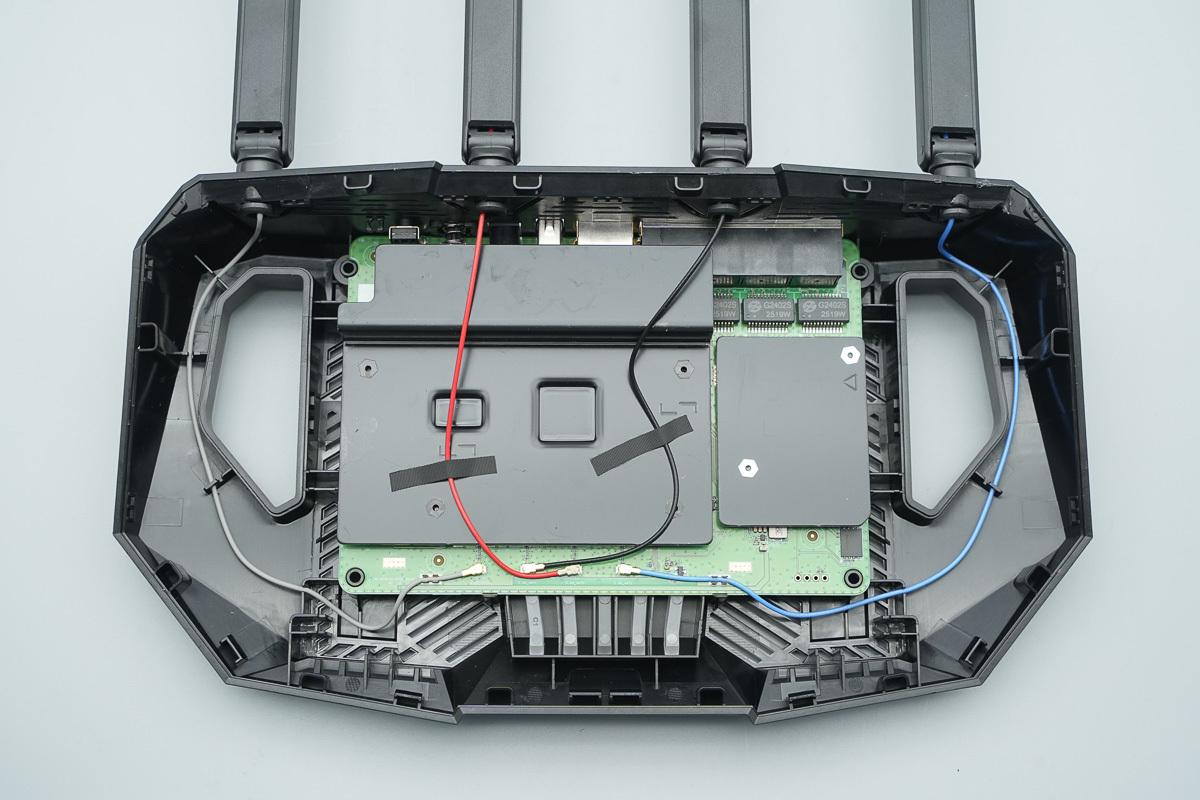

内部PCBA模块覆盖大面积铝合金散热片，同轴馈线通过胶带粘贴固定。
左右两侧馈线通过壳体固定。
馈线通过连接器连接，便于组装。
断开连接器，取出PCBA模块。
在PCBA模块背面也设有散热片，通过螺丝固定。
拧下螺丝取下PCBA模块正反面的散热片，继续进行拆解。
壳体内部为大面积镂空设计，并设有指示灯导光条，散热片冲压凹陷降低导热垫厚度，提升导热能力。
PCBA模块正面区域设有三个屏蔽罩。
背面设有两个屏蔽罩，对应FEM背面粘贴导热垫传热。
拆下PCBA模块正反面的屏蔽罩，在屏蔽罩内部设有导热垫传热。
PCBA模块正面一览，中间位置屏蔽罩设有MCU和内存，下方屏蔽罩内部设有5G和2.4G FEM，右侧屏蔽罩内部设有交换机芯片，左侧上方设有滤波电容和降压电路，右侧上方设有网络变压器，右下角设有FLASH芯片。
背面屏蔽罩内部设有一颗稳压芯片。
屏蔽罩内部主控芯片和内存芯片特写。
主控芯片来自博通，型号BCM6764L，芯片内置4核2.0GHz主频CPU。
内存芯片来自南亚科技，型号NT5AD512M16C4-JR，为DDR4-3200，容量为1GB，采用96-Ball封装。
闪存芯片来自华邦，型号W25N02KVZEIR，为SLC QspiNAND闪存，容量为256MB，支持3V供电电压，采用WSON8*6封装。
下方的屏蔽罩内部设有四颗FEM芯片。
对应FEM芯片背面设有导热垫传热到散热片。
5G FEM芯片来自思佳迅，丝印85799，共使用两颗。
2.4G FEM芯片来自思佳迅，丝印85355，共使用两颗。
交换机芯片设置在单独的屏蔽罩内部，并粘贴导热垫散热。
交换机芯片来自瑞昱半导体，型号RTL8367S，具备5个千兆网络接口和2个扩展接口，支持SGMII/HSGMII或RGMII/MII接口，采用LQFP-128封装。
25.0MHz时钟晶振特写。
输入端设有滤波电容，来自承兴电子，规格为470μF25V。
降压芯片来自杰华特，丝印JW8，型号JW5393F，是一颗支持4.5-18V输入电压，输出电流3A的同步降压转换器，芯片内部集成开关管，开关频率600kHz，内置软启动，电流失控保护，短路保护和过热保护，采用SOT563封装。
杰华特 JW5393F 资料信息。
路由器中共设有两颗JW5393F同步降压转换器。
降压芯片来自杰华特，丝印JWN8，型号JW5352M，是一颗支持4.5-18V输入电压，2A输出电流的同步降压转换器，芯片内部集成开关管，开关频率600kHz，内置软启动，支持过流保护，短路保护和过热保护，采用SOT23-6封装。
杰华特 JW5352M 资料信息。
降压芯片来自杰华特，丝印JWM3，型号JW5250A，是一颗支持2.7-6V输入电压，1A输出电流的同步降压转换器，芯片内部集成开关管，开关频率1.5MHz，内置软启动，支持过流保护，短路保护和过热保护，采用SOT23-5封装。
杰华特 JW5250A 资料信息。
路由器中共设有三颗JW5250A同步降压转换器。
第三颗JW5250A同步降压转换器特写。
降压芯片来自杰华特，丝印JWTH，型号JW5262NM，是一颗2.6-6V输入电压，2A输出电流的同步降压转换器，芯片内部集成开关管，开关频率1.5MHz，内置软启动，支持过流保护，短路保护和过热保护，采用SOT23-5封装。
杰华特 JW5262N/JW5262NW 资料信息。
另一颗降压芯片丝印JWTJ，型号JW5262N，采用SOT23-6封装。
路由器中共设有两颗JW5262N同步降压转换器。

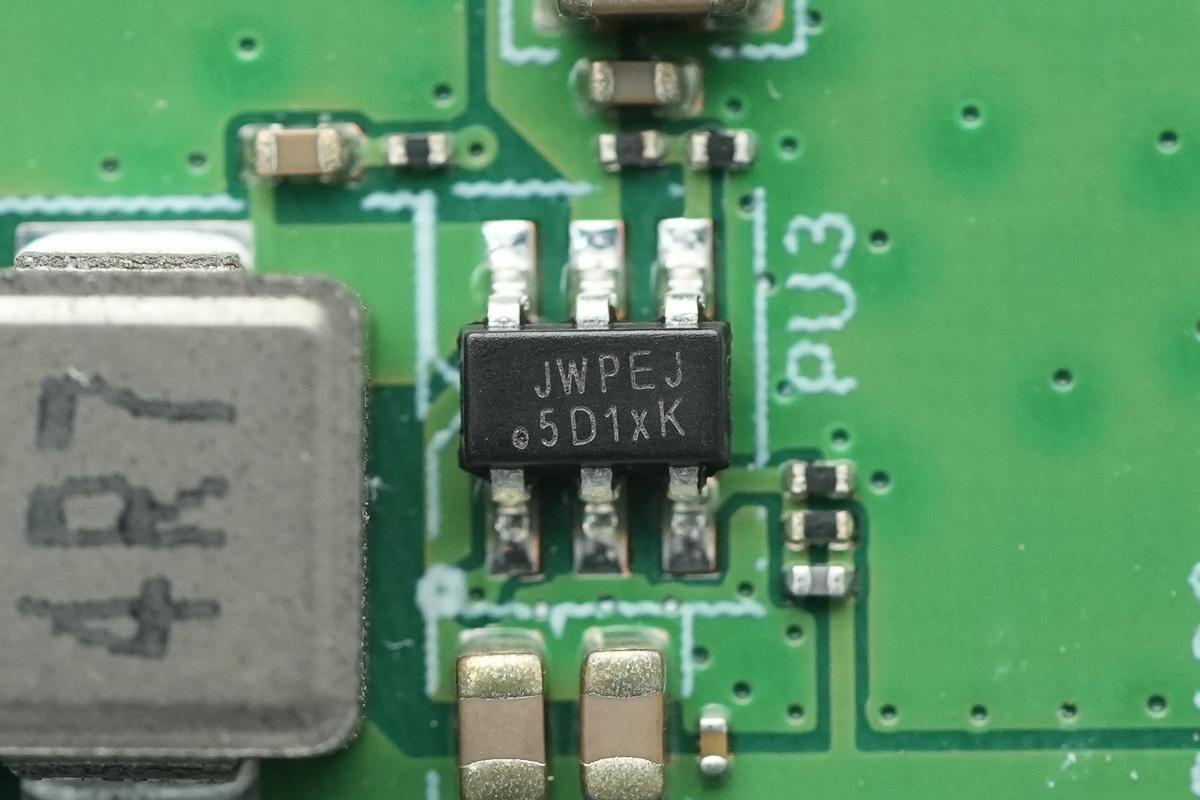

同步降压芯片来自杰华特，丝印JWPE，型号JW5357M，是一颗支持4.5-18V输入电压，3A输出电流的同步降压转换器，芯片内部集成开关管，开关频率600kHz，内置软启动，支持过流保护，短路保护和过热保护，采用SOT23-6封装。
杰华特 JW5357M 资料信息。
过流保护芯片来自杰华特，丝印JWCT，型号JW7115SA，是一颗单通道负载开关，支持高精度电流限制，支持反向电流阻断。在过流时恒流运行，具备快速短路响应，支持2.7-5.5V工作电压，具备过电流保护，短路保护和过热保护，采用SOT23-6封装。
杰华特 JW7115SA 资料信息。
降压芯片来自芯源系统，丝印BZU，采用SOT583封装。
线性稳压芯片来自拓尔微，丝印TEA，型号TMI6050，支持2.5-5.5V输入电压，输出电流600mA，具备卓越的瞬态响应和高PSRR，采用SOT23-5封装。
连接无线天线的连接器特写。
LED指示灯设有遮光泡棉。
WPS按键和复位按键特写。
电源开关为自锁设计。
电源输入插孔特写。
USB3.0接口采用立式焊接，内部为蓝色舌片。
USB3.0接口焊盘设有屏蔽罩，抑制信号干扰。
2.5G网络接口设有金属外壳屏蔽，内部为蓝色注塑。
千兆网络接口为黑色注塑。
网络变压器来自秬联，为贴片式焊接，2.5G网口型号为T2407S，1G网口型号为G2402S。
全部拆解一览，来张全家福。
路由器拆解总结
最后附上华硕TUF小旋风WiFi7路由器的核心器件清单，方便大家查阅。
华硕TUF小旋风WIFI7路由器采用黑色塑料外壳，设有镂空格栅加强散热，并在机身两侧内部设有镂空区域，通过空气自然对流加强散热。路由器支持BE3600规格，支持双频聚合技术。路由器具备四个千兆接口和一个2.5G有线接口，设有四根不可拆卸天线。
华硕这款路由器采用博通BCM6764L主控芯片，搭配使用南亚1GB DDR4内存和华邦256MB 闪存，FEM芯片来自思佳迅，并使用多颗杰华特同步降压芯片供电。路由器内部PCBA模块正反面均设有散热片加强散热，USB3.0接口设有屏蔽罩，内部做工细节到位。
