前言
随着iPhone 17系列新机充电功率向40W攀升，不少苹果用户在充电器选择上犯了难，航嘉针对此近期推出了一款灵动F45 Neo安全快充，以45W高效输出、智能温控与极致兼容性，重新定义便携快充的安全新标准。
航嘉灵动F45 Neo安全快充不仅可以轻松满足iPhone 17系列新机40W快充需求，还支持PD、QC、PPS、UFCS等主流快充协议，也能为其他品牌机型提供高效快充。
此外产品还继承了灵动系列的优秀基因，高颜值、小体积、大功率，相比同家族中的航嘉灵动F45 Turbo奶茶充电器功率密度提升至0.91W/cm³，尺寸更加小巧便于携带。下面我们来看看这款充电器的具体用料做工。
航嘉灵动F45 Neo安全快充开箱
航嘉灵动F45 Neo安全快充包装采用航嘉经典蓝白设计，正面印有Huntkey航嘉品牌和航嘉IP形象潮流涂鸦。
套装内含充电器以及数据线。
数据线端子采用银白拼色设计，端头造型圆润质感在线。
线身采用硅胶材质，柔软且亲肤，整体上手手感很好。
测得数据线长度约为121cm。
航嘉灵动 F45 Neo 安全快充机身主体采用PC阻燃材质塑料外壳，表面高光亮面处理，边角过渡圆润，整体十分灵动小巧。
机身正面设计一块支持个性化定制丝印的黑色亮面装饰板，默认丝印45W、GaN字样，下方白色壳体上印有Huntkey品牌。
输入端外壳上印有产品参数信息。
产品参数特写
型号：HKC04520023-2E1
输入：100-240V~50/60Hz 1.5A
输出：5V3A、9V3A、12V3A、15V3A Max、20V2.25A Max
制造商：深圳市航嘉驰源电气股份有限公司
产品通过了CCC认证。
充电器配备可折叠插脚。
机身顶面配备单USB-C接口。
实测充电器机身长度为41.31mm。
宽度为34.48mm。
厚度为34.94mm。
和苹果35W充电器放在一起对比，体积优势明显。
产品拿在手上的大小直观感受。
另外测得充电器重量约为64g。
使用ChargerLAB POWER-Z KM003C测得充电器支持UFCS、QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V5A一组PPS电压档位。
测得UFCS融合快充具备5-11V3A一组电压档位。
经测试，航嘉灵动 F45 Neo 安全快充通过ChargerLAB充电实验室港版iPhone Air 30分钟充电50%测试。
经测试，航嘉灵动 F45 Neo 安全快充通过ChargerLAB充电实验室iPhone 17 30分钟充电50%测试，充电表现优异。
经测试，航嘉灵动 F45 Neo 安全快充通过ChargerLAB充电实验室iPhone 17 Pro 20分钟充电50%测试，充电表现优异。
经测试，航嘉灵动 F45 Neo 安全快充通过ChargerLAB充电实验室iPhone 17 ProMax 20分钟充电50%测试，达到原装快充水平。
航嘉灵动F45 Neo安全快充拆解
将输入端外壳拆开，充电器内部灌胶处理。
充电器输入端采用接触式设计，插脚使用螺丝和塑料盖板进行固定隔离。
取出PCBA模块。
壳体内侧贴有石墨散热贴，同时做了绝缘保护处理。
实测PCBA模块长度为31.89mm。
宽度为29.24mm。
厚度为29.27mm。
模块前端部分灌胶处理，用以帮助核心发热器件散热，并提升耐候性。
侧边小板覆盖塑料隔离板，用于进行初次级隔离。
主板底部对应整流桥区域也覆盖导热胶。
将导热胶清理干净，PCBA模块由两块小板堆叠设计，变压器靠次级一侧套塑料壳进行绝缘保护。
主板底部设有贴片保险丝、整流桥、光耦以及贴片Y电容。
板子正面边缘焊接NTC热敏电阻和共模电感，侧边小板正面焊接高压滤波电解电容、变压器以及输出滤波固态电容。
模块前端一览，侧边小板上还设有工字电感和主控芯片供电电容。
板子背面设有开关电源主控芯片。
将模块拆分开方便对器件进行了解。
贴片保险丝特写，额定电流3.15A。

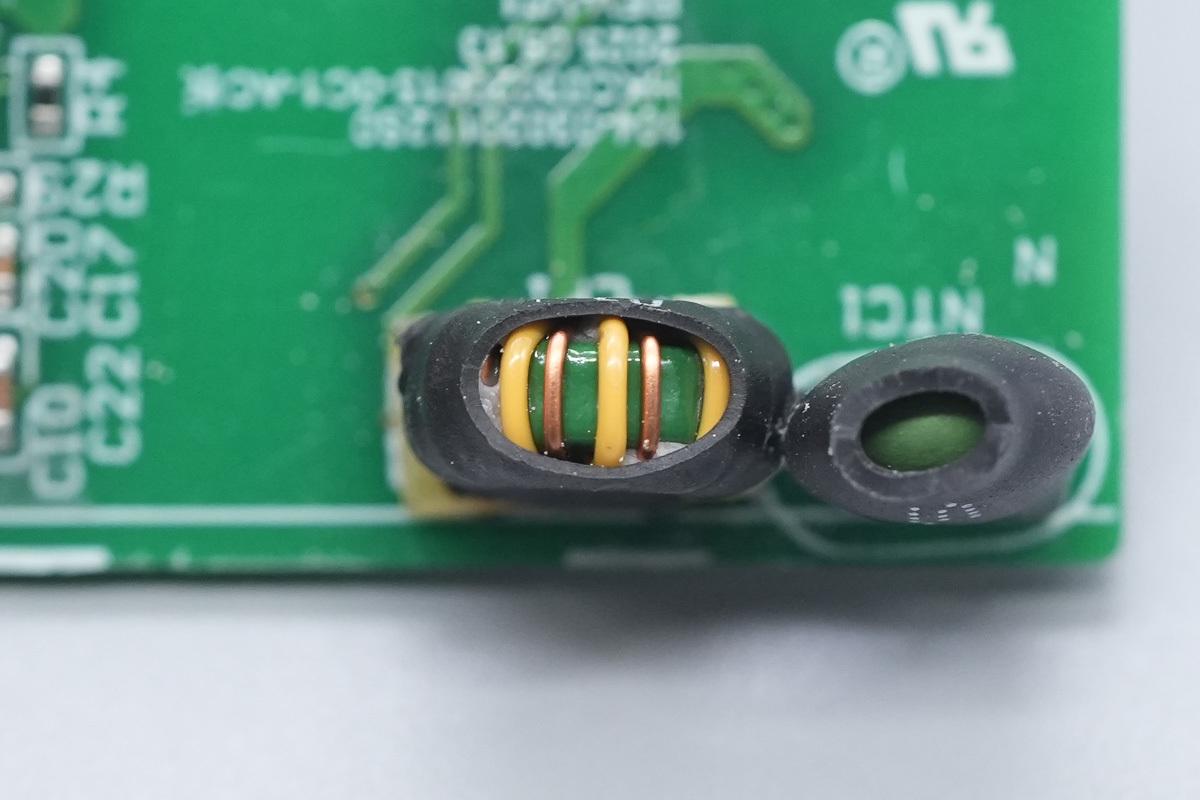

NTC热敏电阻和共模电感均外套热缩管绝缘保护，共模电感底部设有电木板并打漆加固。
共模电感双线绕制用于滤除EMI干扰。
NTC热敏电阻用于抑制上电浪涌电流。
整流桥来自扬杰电子，型号RYBS3010，是一颗快恢复整流桥，规格为3A 1000V，采用YBS封装。
工字滤波电感特写。
高压滤波电解电容来自AiSHi艾华。
电容规格为400V27μF。
另一颗蓝色高压滤波电解电容也是来自AiSHi艾华。
电容规格为400V16μF。
开关电源主控芯片来自昂宝，型号OB2734D，采用 ASOP6封装。
主控芯片供电电容来自Acon新中元，规格为50V10μF。
变压器特写。
亿光EL 1018光耦特写，用于输出电压反馈。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。
充电头网了解到，特锐祥贴片Y电容除了被OPPO、联想、努比亚等数十款大功率充电器使用外，也应用于多数品牌20W迷你快充上，性能获得客户一致认可。
侧边小板正面还设有一颗同步整流芯片。
同步整流芯片来自昂宝，型号OB2009A，芯片内部集成同步整流管。
输出滤波固态电容规格为25V470μF。
主板正面一览，接口母座两侧还设有协议芯片和输出VBUS开关管。
协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。右侧为USB-C母座的TVS保护管，用于静电保护功能。
可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
英集芯IP2723T资料信息。
输出VBUS开关管来自威兆半导体，型号VS3618BE，NMOS，耐压30V，导阻为5.2mΩ，采用PDFN3333封装。
威兆半导体 VS3618BE 详细资料。
USB-C接口母座特写。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上航嘉灵动F45 Neo安全快充的核心器件清单，方便大家查阅。
航嘉灵动 F45 Neo 安全快充机身体积仅50.03cm³，重量仅有64.6g，搭配可折叠插脚实现极致便携，整体十分的小巧精致。此外产品支持45W快充，同时兼容UFCS、PD、PPS等主流协议，具备苹果40W动态适配器的平替实力，同时适配安卓机型与掌机。
充电头网通过拆解了解到，充电器内部采用灌封工艺，提升产品的散热性能和耐候性。在用料方面，则采用了昂宝OB2734D+OB2009A合封氮化镓电源方案，英集芯IP2723T协议芯片控制输出。艾华品牌电容进行滤波，初次级做了充分隔离，拥有国家高标准3C认证背书，质量可靠。
