前言
小米推出了一款自带线充电宝，这款充电宝内置10000mAh聚合物锂离子电池，并自带一条18cm长USB-C充电线，可以使用自带的充电线为手机充电，也可以通过自带线连接充电器为充电宝充电。
充电宝机身还设有USB-C与USB-A接口，最大输出功率为22.5W，此外还支持PPS快充，支持为苹果和安卓手机快充。下面充电头网就带来小米这款自带线充电宝的拆解，一起看看内部的用料和设计。
此前充电头网还拆解过拆解报告：小米22.5W 5000mAh自带线超薄充电宝、拆解报告：小米22.5W 5000mAh磁吸超薄充电宝、拆解报告：小米165W 20000mAh自带线充电宝、拆解报告：小米自带线充电宝 10000 165W、拆解报告：小米45W 10000mAh自带线数显快充移动电源、拆解报告：小米22.5W 20000mAh自带线快充移动电源、拆解报告：小米自带线10000 33W移动电源等小米品牌充电宝类产品，欢迎查阅。
小米自带线充电宝口袋版10000mAh开箱
那么按照惯例，先来开箱环节！
小米自带线充电宝口袋版10000mAh包装盒正面印有小米品牌logo、产品名称以及外观图，充电宝拥有灰蓝色、浅咖色两款两种配色可选。
这次充电头网拆解的是灰蓝色的版本。
产品包装背面印有产品参数以及商家信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。
包装内含小米自带线充电宝以及使用说明书。
小米自带线充电宝机身采用PC+ABS材质制作，表面细手感细腻。同时，低饱和度配色与简约风设计相得益彰，低调优雅。
机身正面仅丝印“Xiaomi”品牌标识。
背面印有充电宝参数信息。
产品参数特写
型号：P15ZM1
电池种类：锂离子电池
电池能量：37Wh 3.7V 10000mAh
额定容量：5500mAh（5V/3A）
输入（USB-C线）：5V3A、9V2.5A
输入（USB-C接口）：5V3A、9V2.5A
输出：22.5W MAX
多口：5V3A
输出1：5V3A、9V2.23A、12V1.67A、10V2.25A MAX
输出2：5V3A、9V2.23A、12V1.67A、10V2.25A MAX
输出3：5V3A、9V2.23A、12V1.67A、10V2.25A MAX
制造商：小米通讯技术有限公司
额定能量：37Wh 3.7V 10000mAh
产品同意了国家3C认证。
机身一侧配置电源键。
另一侧设计有USB-C端子固定槽。
USB-C线端子外壳设有小圆凹槽。
收纳槽内部圆球凸点用于跟线缆小圆凹槽卡扣固定，确保线缆稳固不滑动，避免脱落。
当自带线放进收纳槽后可当提手使用，方便出行。
测得USB-C线长度约为18cm。
机身顶部接口面特写，除自带线外还配置有1A1C双USB接口。
USB-C口旁还有电量指示灯设计，亮白光，单颗代表25%电量。
实测充电宝机身长度为105.13mm。
宽度为65.23mm。
厚度为26.89mm。
产品拿在手上的大小直观感受。
与维达纸巾大小直观对比，可以轻松收纳进口袋出行。
充电宝整体重量约为210.9g。
使用ChargerLAB POWER-Z KM003C测得USB-C线输出正常PD3.0、PPS、QC4、DCP充电协议。
PDO报文显示还具备5V3A、9V2.23A、12V1.67A三组电压档位，以及5-11V2.25A一组PPS电压档位。
测得USB-C口支持FCP、SCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C口还具备5V3A、9V2.23A、12V1.67A三组电压档位，以及5-11V2.25A一组PPS电压档位。
测得USB-A口支持FCP、AFC、QC3.0、DCP充电协议。
小米自带线充电宝口袋版10000mAh拆解

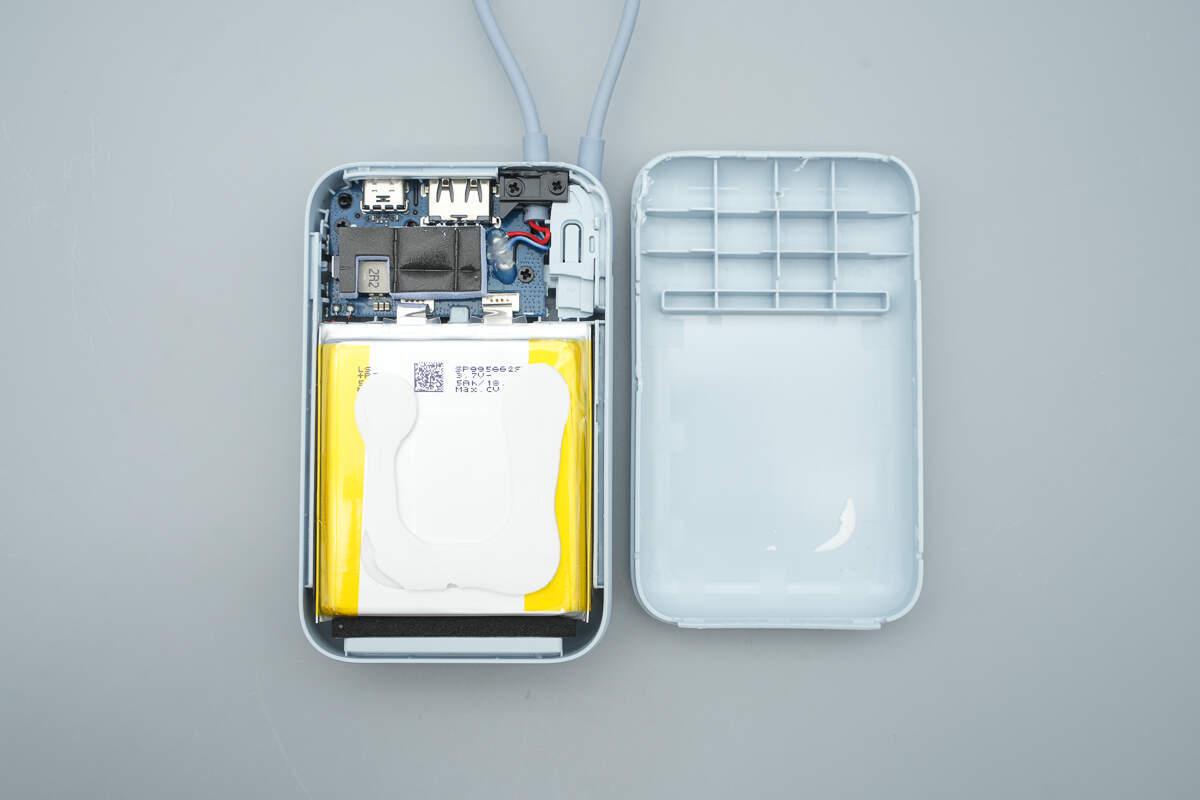

首先沿外壳接缝拆开充电宝外壳，内部电池与外壳之间白色胶水固定。
壳体上方为PCBA模块，下方为电池组。
在PCBA模块上粘贴导热垫加强散热。
充电宝自带连接线通过螺丝压板固定。
自带线连接正负极和CC导线，导线焊接处标注颜色，并涂胶固定。同时PCBA模块采用螺丝固定在壳体内部。
将导热垫取下，可以看到导热垫负责将主控芯片、VBUS开关管、滤波电容的热量传导出去。
拧下固定螺丝，取出电池组和PCBA模块。
电池通过点焊连接到PCBA模块。
将电池组、PCBA模块与外壳完全分离。
首先看外壳，外壳内部四周以及底部均粘贴泡棉用于给电池缓震缓冲。
在另一半壳体中也设有导热垫。
采用两块软包电芯。
移动电源内置电池来自LS力神，型号SP995662SE，额定电压3.7V，容量5Ah，能量为18.5Wh，充电限制电压4.35V，两片并联组成10000mAh容量，通过了国家3C认证。
PCBA模块正面一览，左侧焊接按钮开关，合金电感，合金电感封胶固定，中间焊接电源主控芯片，右侧焊接控制USB-C自带线的VBUS开关管，左下角焊接热敏电阻检测电池温度。
背面焊接主控MCU、电池保护芯片、电池保护管以及VBUS开关管。
热敏电阻特写。
移动电源主控芯片来自智融科技，型号SW6236，这是一款A+A+C+C四口多协议移动电源SOC，内部集成5A高效率开关充电，内置22.5W高效同步升压输出，效率高达95.73%，此外待机功耗非常低，小于40μA@3.7V。支持四口任意口快充，两个C口支持双向输入输出。同时支持PPS/PD/SCP/FCP/QC/AFC/PE/BC1.2等多种主流快充协议，适配市面大多数设备快充需求。
智融科技SW6236支持3.6V/3.65V磷酸铁锂电池和4.2V/4.3V/4.35V/4.4V/4.5V三元锂电池，具有I²C接口可设置充电电流、输出端电压和输出端限流。还支持智能插入识别，支持小电流模式和无线充模式，并且无线充模式下还支持快充边充边放。
SW6236内置库仑计实现精准电量测量和内置12位ADC提供高分辨率的模拟数字转换，支持3-5颗LED电量显示，支持188带快充指示数码管及无线充图标数码管，使用户能够轻松了解设备的性能和状态。此外具备OVP/OCP/UVP/OTP/CTP以及NTC温度保护等多重保护功能，可靠性有保证。
充电头网拆解了解到，智融SW6236还被小米22.5W 20000mAh自带线快充移动电源、小米22.5W 5000mAh磁吸超薄充电宝、绿联20000mAh 22.5W自带线快充移动电源、小米22.5W 5000mAh自带线超薄充电宝等热销品牌充电宝所采用。
2.2μH合金升压电感特写，边缘打胶加固。
滤波电容特写。
主控MCU来自CHIPSEA芯海科技，丝印M320F3V6，实际型号为CS8M320，用于移动电源端口输入输出控制，协议识别以及电量显示和保护功能等。该芯片内置8K×16位Flash与488字节SRAM，覆盖16至20引脚多款产品，并提供标准通信接口（包括I2C和UART），配备12位ADC、CVC及定时器功能。采用QFN20封装。
锂电保护芯片来自创芯微，型号CM1003-BLS，这是一款单节可充电锂电池保护IC，内置高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护，采用SOT23-6封装，适用于单节锂离子/锂聚合物可充电电池的保护电路。
旁边的电池保护管采用黑色硬质胶水覆盖。
将黑色硬质胶水刮除，电池保护管丝印6A 3116。
用于USB-C自带线的VBUS开关管特写，丝印8205T，采用SOT23-6封装。
用于USB-C接口的VBUS开关管特写，同样为8205T，采用SOT23-6封装。
用于USB-A接口的VBUS开关管型号一致
在USB-C母座上方设有指示灯遮光格栅。
将指示灯遮光格栅拆掉后，底下的四颗LED电量指示灯特写。
USB-A母座采用黑色胶芯。
USB-C母座采用过孔焊接。
侧面焊接的贴片按键特写。
全部拆解一览，来张全家福。
充电头网总结
最后附上小米自带线充电宝口袋版10000mAh核心器件清单，方便大家查阅。
充电宝机身还设有USB-C与USB-A接口，最大输出功率为22.5W，此外还支持PPS快充，支持为苹果和安卓手机快充。下面充电头网就带来小米这款自带线充电宝的拆解，一起看看内部的用料和设计。
小米自带线充电宝口袋版10000mAh具备灰蓝色、浅咖色两种配色，相比传统黑白配色更加低调优雅。充电宝最大输出功率为22.5W，自带一条18cm长USB-C充电线，支持为手机充电，也支持连接充电器为自身充电，使用方便。充电宝还设有USB-C与USB-A接口，方便连接不同设备充电。
充电头网通过拆解了解到，这款充电宝内置力神5000mAh聚合物锂离子电池，两片并联组成10000mAh容量，并附有创芯微锂电保护芯片CM1003-BLS搭配锂电保护管，进行电池组管理和保护。
充电宝内部主控芯片使用智融科技SW6236，高集成度使得仅需要一颗即可实现产品1A1C接口以及USB-C自带线的全部功能设计，并保证成品良好的兼容性。此外还具备单电芯充电、智能设备接入、无线充电、低待机功耗等特性，通过I²C接口实现灵活配置。支持多种快充协议、电量显示方式，具有全面的保护机制和卓越可靠性。
同时USB-C自带线、USB-C接口以及USB-A接口均采用8205T MOS管用于VBUS控制。充电宝内部各个接口均设有TVS二极管进行静电保护，电感与MOS管打胶加固，对应电池侧面底面均粘贴泡棉胶进行缓冲，并内置NTC热敏电阻检测电芯温度，防止过热，内部做工扎实可靠。
