Anker Nano 系列推出一款 45W、10000mAh 的充电宝，机身自带一条拉拉线，配合 1C1A 两个 USB 接口，形成 2C1A 的输出配置，日常多设备使用更灵活，协议兼容性与场景覆盖也更全面。同时产品支持最高 30W 回充，自充效率可观，并配备数显屏幕用于直观显示剩余电量与使用状态。
更关键的是，这款充电宝还支持显示电池健康度与循环次数。近期移动电源新国标对相关信息可视化能力提出了明确要求，其中就包括电池健康度与循环次数的显示。基于这一点，这款产品有望成为较早一批贴近新国标方向的代表性机型。接下来充电头网将对其进行拆解，进一步看看内部方案设计与用料水准。
Anker Nano 45W 10000mAh拉拉线移动电源开箱
先来看看这款充电宝的外包装以及外观。
包装盒采用白色背景设计，正面印有产品渲染图，旁边圆形小窗补充展示产品细节，底部三栏信息进一步强调充电宝核心卖点。
背后印有产品参数信息和认证标识等内容。
产品参数如下：
产品型号：A1638
产品尺寸：81.5 × 50.5 × 36.2 mm
颜色：黑色
重量：235g
电芯容量：10000 mAh
锂电池容量：5000 mAh，7.2 VDC / 36 Wh（2 颗电芯串联）
额定容量：5800 mAh（5V/3A）
转换效率：> 70%
USB-C / USB-C 线 输入：5V3A / 9V3A / 12V2.5A / 15V2A (30W Max)
USB-C / USB-C 线 输出：5V3A / 9V3A / 10V2.25A / 15V3A / 20V2.25A (45W Max)
USB-A 输出：5V3A / 9V2A / 10V2.25A / 12V1.5A (22.5W Max)
总输出：5V4.8A (24W Max)
取出包装盒里配件，除产品本体外，还有一个新品体验卡，和一份产品说明书，并附送一条充电宝挂绳。
Anker Nano 45W 10000mAh拉拉线移动电源延续产品一贯的设计风格，采用短柱状设计。
左侧印有安克“ANKER”英文logo，右侧为隐藏数显屏。
机身边缘过渡圆润，边角处均做了倒角处理，握持时贴合手掌，不硌手。
机身侧面采用拼接设计，以此丰富视觉层次感。上半部分为细密的横向条纹格栅纹理，有效增加握持摩擦力，防滑防脱手。
侧面设有一枚电源按键，按键表面采用同心圆 CD 纹工艺加工，按键手感清脆，反馈明显。
按下电源键可随时查看充电宝剩余电量。
还能显示电池健康度和循环次数。
同时还能显示电芯温度区间。
顶部设计有1C1A两个USB接口。
侧面配置USB-C拉拉线。
线缆端子对应处设有磁吸收纳槽，保证闲置时的整体美观性。
USB-C1拉拉线线身扁平式设计，不易缠绕。
实测拉拉线长度约为69cm。
机身背面印有移动电源铭牌、可上飞机标识与相关参数，上文在包装部分已详细描述，不再重复赘述。
产品底部印有相关认证标识，通过了国家3C认证。
产品一角设有挂绳孔，将附送的挂绳系上后可方便出行时使用不掉落。
实测该产品长度约为81.81mm。
宽度约为50.92mm。
厚度约为36.38mm。
拿在手上直观感受大小。
实测重量约为225.9g。
使用ChargerLAB POWER-Z KM003C测得USB-C拉拉线支持QC3/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C拉拉线还具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位，以及3.3-11V5A、3.3-16V3A、3.3-21V2.25A三组PPS电压档位。
另外测得USB-C接口支持QC3/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C接口同样具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位，以及3.3-11V5A、3.3-16V3A、3.3-21V2.25A三组PPS电压档位。
最后测得USB-A接口支持FCP、SCP、AFC、QC3、DCP充电协议。
Anker Nano 45W 10000mAh拉拉线移动电源拆解
接下来将对这款产品进行拆解看看内部构造和用料。
将充电宝正面沿外壳接缝处撬开，采用卡扣固定封装。
上盖内侧贴有大面积白色隔热贴，并对功能区进行形状适配。上方凸形区域是充电宝的隐藏数显模块，用于显示充电宝的剩余电量、电池健康度、循环次数以及温度。
隐藏数显模块通过柔性排线与充电宝PCB板连接。
充电宝PCB主板跟拉拉线模块采用分区固定结构，两者通过导线连接。电芯模组在主板跟拉拉线模块的下方。
PCB主板与拉拉线模块跟外壳之间通过十字螺丝固定。
拉拉线和PCB主板之间导线焊点分别都用黄色绝缘胶水固定。

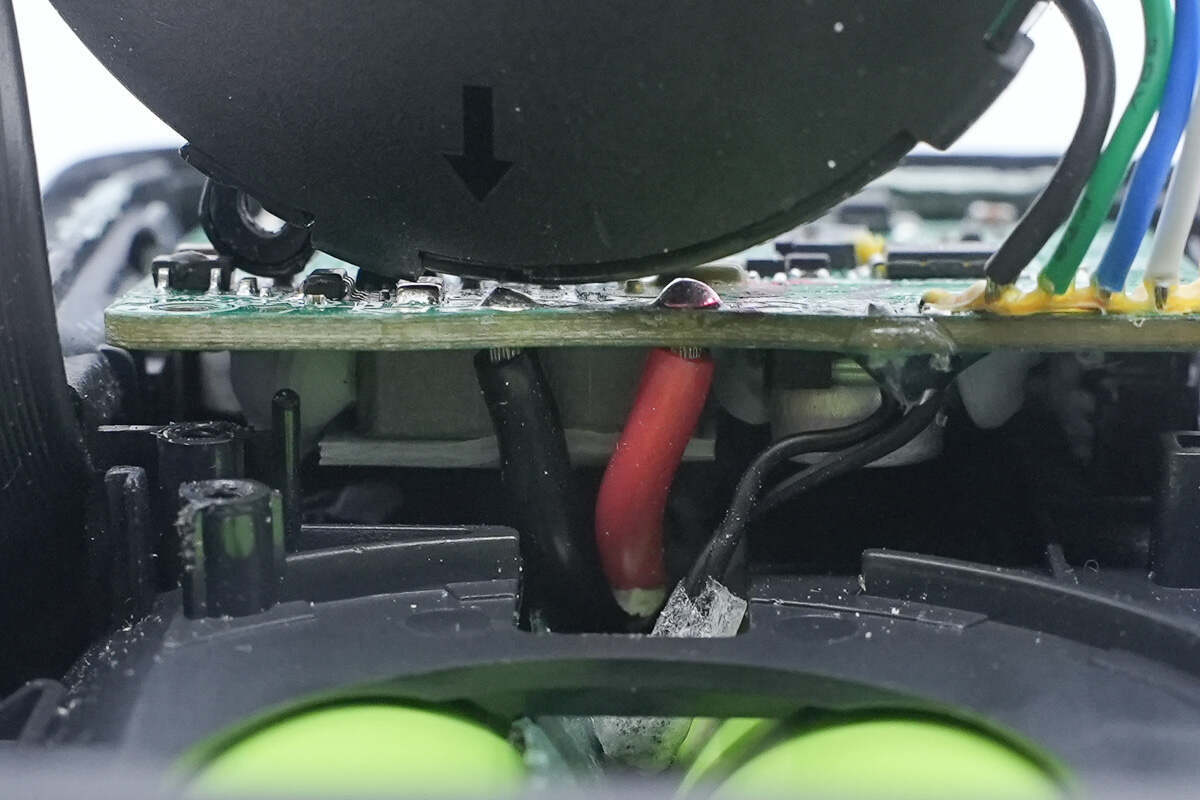

电芯模组跟PCB主板之间通过红黑两根导线连接，拉拉线模组跟电芯模组之间有塑料支架进行固定。
将拉拉线模组、PCB模块、电芯模组全部分离。
产品底壳贴有大面积白色缓冲保护泡棉。
壳体内部激活按钮特写。
机身内侧还设有一颗用于磁吸固定的磁铁，用于吸附拉拉线插头。
在壳体的顶部和底部电池对应区域同样贴有大面积缓冲泡棉。
电池组由两颗21700圆柱电芯组成，两节电池为串联连接，四周覆有青稞纸做绝缘处理。
电芯端部设有独立电池保护板。
电池与电池保护板之间通过镍片点焊连接
电池极耳处同样覆有青稞纸做绝缘保护。
电芯喷码特写，电芯型号为INR21700-5000，来自SunPower长虹三杰。标称电压3.6V，标称容量5000mAh，电池目前已通过3C认证。
电池保护板正面焊接有电池保护芯片、电池保护管以及均衡电路。
电池保护板后面没有元器件。
四颗丝印8205A锂电池保护管特写。
旁边的电池保护芯片来自创芯微，型号CM1020-H，这是一颗二串锂电池保护芯片，采用SOT23-6封装，芯片内置高精度电压检测电路和电流检测电路，支持电池过充电，过放电，充电过电流，放电过电流和短路保护功能。
另外，这款芯片电流消耗量很小，工作时耗电5.0μA，过放时耗电3.0μA，休眠时耗电0.1μA，并可以选择是否启用向0V电池充电功能，配置更灵活，适用范围更广。
电池均衡电路特写，由两颗丝印BB3A的电池均衡检测芯片与两颗丝印 RK 的均衡开关管组成，用于实现多串电芯的电压监测与被动均衡。
接下来看PCB主板，正面对应功率变换区域覆有大量白色导热胶。
将白色导热胶清理干净后，正面焊接升降压电感，升降压开关管、VBUS开关管、MCU，并设有输入/输出滤波电容以及USB-A、USB-C母座接口，底面黑色导线为NTC热敏电阻，用于检测电池模组的温度。
NTC热敏电阻特写。
PCB板背面设有移动电源主控芯片、稳压芯片、电流检测放大器以及VBUS开关管。
移动电源主控芯片来自英集芯，型号IP5385，这是业界首款集成UFCS融合快充的移动电源同步升降压SOC，芯片内部集成快充协议芯片，MCU，同步升降压控制器。芯片支持2-4串锂电池和磷酸铁锂电池，通过外置MOS管和电感，即可组成65W功率的双向快充移动电源。
英集芯IP5385支持两个USB-A输出接口，支持一个双向USB-C接口，支持Lightning接口输入或USB-C接口输入输出。其中任一接口均支持快充，芯片支持UFCS快充，PD3.0和PPS快充，华为SCP，FCP等快充协议。
英集芯IP5385内置双向同步升降压驱动器，内部集成电荷泵，支持使用高性能NMOS用于开关管和路径管理。芯片搭配电感和同步开关管，以及对应接口的路径管理管，即可组成完整的2-4串电池，多接口的大功率快充移动电源。支持65W充放电功率，满足移动电源，储能电源以及便携设备和电动工具应用。
英集芯 IP5385 资料信息。
同步升降压电感特写。
旁边的同步升降压开关管丝印S7906，来自LEADTECK领泰半导体，实际型号LTS7906FL，NMOS，耐压30V，导阻3.1mΩ，采用PDFN3*3-8L封装。
LTS7906FL详细资料。
另一颗同步升降压开关管型号相同，一样为领泰LTS7906FL。
另外两颗同步升降压开关管在PCB板的背面，型号相同，一样为领泰LTS7906FL。
最后一颗同步升降压开关管特写，同样为领泰LTS7906FL。
MCU 来自CHIPSEA 芯海科技，型号为CS32L015K8V6，内嵌32位ARM Cortex-M0+内核，内置64KB Flash, 8KB SRAM，最高可运行在24MHz，工作电压范围2.5V~5.5V，集成了12位1Msps高精度SAR型ADC、RTC、比较器、运算放大器、多路UART、SPI、I2C、OWI和PWM等丰富的外设接口，采用QFN32封装。
在PCB板边缘，USB-C母座旁边设有一颗稳压芯片，丝印 8DLRT，用于将输入电压降至3.3V，为MCU供电。
外置存储器来自ucundata南京优存，型号UC25HD40，这是一颗 4Mbit (512KB) 容量的 SPI NOR Flash，用于存储配置信息，采用SOP8封装。
用于USB-A接口输出控制的 VBUS 开关管丝印A20。
用于输出控制的两颗 VBUS 开关管丝印3818，同样来自LEADTECK领泰半导体，实际型号LT3818FP，双NMOS，耐压30V，采用PDFN3*3-8L封装。左边那颗用于USB-C接口，右边那颗用于USB-C自带线。
LT3818FP详细资料。
输入滤波电容来自永铭，规格为25V100μF。
输出滤波电容同样来自永铭，规格为25V100μF。
输入端电流检测放大器丝印GS2SG，实际型号SGM8199A1，来自SGMICRO圣邦，采用SC70-6封装。
隐藏数显模组排线座特写。
USB-A母座特写。
USB-C母座特写。
电源按键特写。
拉拉线模块上面印有产品型号。
将拉拉线模块拆开一览。
拉拉线模块采用圆盘式卷线结构设计，线缆沿导槽同心盘绕，中心位置布置金属回卷弹簧与轴心机构，用于提供自动回收张力并保证线缆收放顺畅。
全部拆解一览，来张全家福。
充电头网总结
最后附上Anker Nano 45W 10000mAh 拉拉线移动电源的核心器件清单，方便大家查阅。
Anker Nano 45W 10000mAh 拉拉线移动电源在结构与功能呈现上延续了 Nano 系列一贯的设计风格，外观简约实在。该产品具备1A1C两个USB接口，搭配拉拉线组成2C1A的接口配置，支持45W快充，支持30W自充，尺寸为81.81x50.92x36.38mm，重量约225.9g，一手能掌握，搭配自带提绳和拉拉线设计，外出使用更加方便，属于一款面向日常多设备快充的均衡型产品。
充电头网通过拆解了解，Anker Nano 45W 10000mAh 拉拉线移动电源采用两颗来自长虹三杰的 21700 圆柱电芯串联组成 7.2V/5000mAh 的电池组，总能量 36Wh，已通过3C认证，并配套独立电池保护板。保护方案使用创芯微 CM1020-H 二串保护芯片搭配四颗 8205A 保护管，同时加入均衡检测与开关管构成的被动均衡电路，电路保护方面配置完善。
在结构上，产品机身采用主板、拉拉线模组与电芯分区固定的方案，内部缓冲泡棉与隔热贴覆盖充分，用料方面相当到位。拉拉线端口采用磁吸收纳方式，细节方面也做的不错，重要的是其搭载的数显屏幕能显示电池剩余电量、电池健康度、循环次数以及温度区间等关键信息，让这款充电宝有可能成为较早一批符合新国标相关信息可视化要求的产品。
主控方案上，采用英集芯 IP5385 作为核心主控芯片，外置四颗来自领泰的同步升降压开关管与电感完成功率通道搭建，并通过 VBUS 开关管实现多口输出路径管理。外围还配套芯海科技 CS32L015 MCU、存储器以及稳压芯片为 MCU 供电，配备有电流检测放大器结合采样电阻实现电流测量，并通过电压/电流采样与温度检测配合主控与 MCU 进行数据统计和算法估算，将循环次数、电池健康度及温度区间等关键信息直观呈现在数显屏上。输入/输出端选用永铭 25V100μF 滤波电容，用料还是相当实在的。
