前言
充电头网拿到了航嘉HK2K0-51PI全模组PC电源，这款电源面向行业应用，额定输出功率达2000W，支持220-240V交流输入，具备12V166.5A的强大输出能力，5V和3.3V输出电流均为30A，充分满足双显卡和各类扩展外设供电需求。
电源使用恩智浦电源方案，采用PFC+LLC+SR+DC-DC架构，内置瑞能碳化硅二极管。电源为全模组设计，设有两个PCIe5.1接口，满足高端配置需求。下面就带来航嘉这款2000W全模组PC电源的拆解，一起看看内部的方案和用料。
航嘉2000W全模组PC电源外观
航嘉这款电源采用镀锌钢板外壳，配有全套模组连接线。
机身侧面粘贴信息标签和防伪标签。
电源机身标签特写
型号：HK2K0-51PI
交流输入：220-240V~，50-60Hz，10A
直流输出：+12V ⎓ 166.5A，+5V ⎓ 30A，-12V ⎓ 0.5A，+3.3V ⎓ 30A，+5VSB ⎓ 3A
额定输出功率：2000W
+5V&+3.3V联合输出功率不超过160W
深圳市航嘉驰源电气股份有限公司 中国制造
输入端设有电源输入插座和电源开关。
输入插座和电源开关为单独的模块，通过螺丝固定。
输出端设有两排模组端子。
上方一排端子用于CPU和PCIe接口供电，右侧设有两个PCIe 5.1接口和PS_ON端子，PS_ON端子用于双电源同步，无需额外的并联器。下方一排端子左侧为硬盘供电，右侧为主板供电。
电源机身长度约为150.7mm。
电源机身宽度约为150mm。
电源机身厚度约为86.2mm。
电源风扇设有网孔板防止异物进入，为方形和长方形开孔。
测得电源机身重量约为1678g。
配套的电源线为国标三插。
电源线来自领亚，规格为10A 250V~。
另一端插头规格相同。
测得电源线长度约为152cm。
电源附带的模组线一览。
PCIe 5.1模组线特写，支持600W功率。
连接主板的模组线特写，设有蛇皮网。
显卡PCIe供电线特写。
SATA供电线特写。
单独的开机接线特写。
航嘉2000W全模组PC电源拆解
看完了航嘉这款2000W全模组PC电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。
首先拧下固定螺丝，拆下电源上盖和散热风扇。
散热风扇通过插接件连接到电源PCB板，通过内部温控电路控制风扇的转速/智能启停/延迟关断。
散热风扇设有扰流板，通过螺丝固定。
散热风扇来自悦伦，型号D12BH-12，规格为12V0.6A。
PCBA模块通过螺丝固定在壳体内部。
电源线冷压端子焊接连接，接地线压接端子通过螺丝固定。
拧下固定螺丝，取出PCBA模块。
壳体内部设有麦拉片和导热垫。
导热垫对应发热器件进行被动散热，降低温升。
麦拉片下方设有屏蔽铜箔。
输入插座和电源开关为独立的设计。
电源插座焊接两颗蓝色Y电容，来自南方宏明。
安规X2电容包裹胶带绝缘。

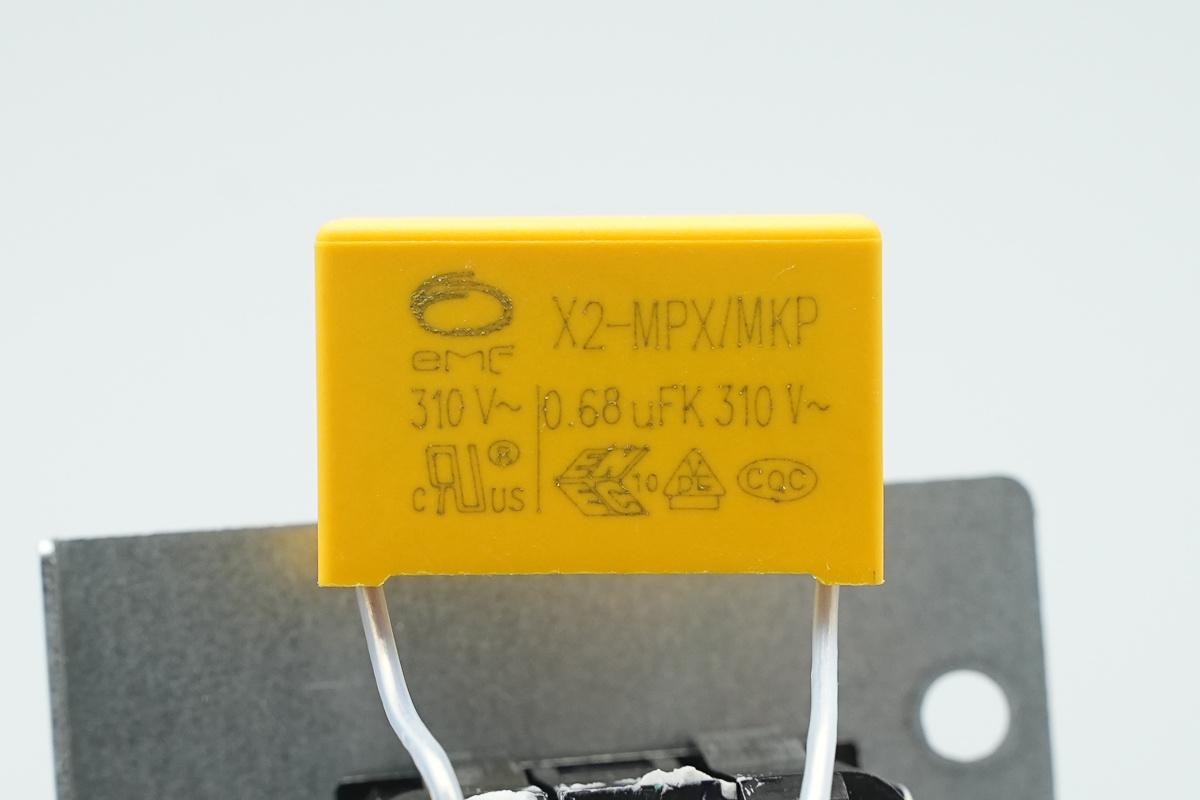

安规X2电容来自亿曼丰，规格为0.68μF。
输出线设有磁环，外套热缩管绝缘。
PCBA模块正面一览，在左上角为电源输入端，设有保险丝，压敏电阻，安规X2电容，共模电感，NTC热敏电阻和继电器，右侧设有薄膜滤波电容和PFC升压电感。下方设有两颗高压滤波电容和谐振电感。
长条散热片为整流桥，PFC开关管和PFC整流管散热，下方设有谐振电容小板，小板下方散热片为LLC开关管散热。下方中间位置为LLC变压器，上方设有待机电源芯片和待机电源变压器。左侧设有同步整流管，滤波固态电容，同步降压小板和输出模组小板。
PCBA模块背面没有元件，对应大电流走线露铜加锡，并焊接铜条加强载流。
焊接拆下整流桥，开关管，谐振电容，降压小板和输出模组小板，继续进行拆解。
电源输入端设有保险丝，压敏电阻，两级共模电感和安规X2电容，NTC热敏电阻，继电器，整流桥和薄膜滤波电容。
输入端保险丝和压敏电阻外套热缩管绝缘。

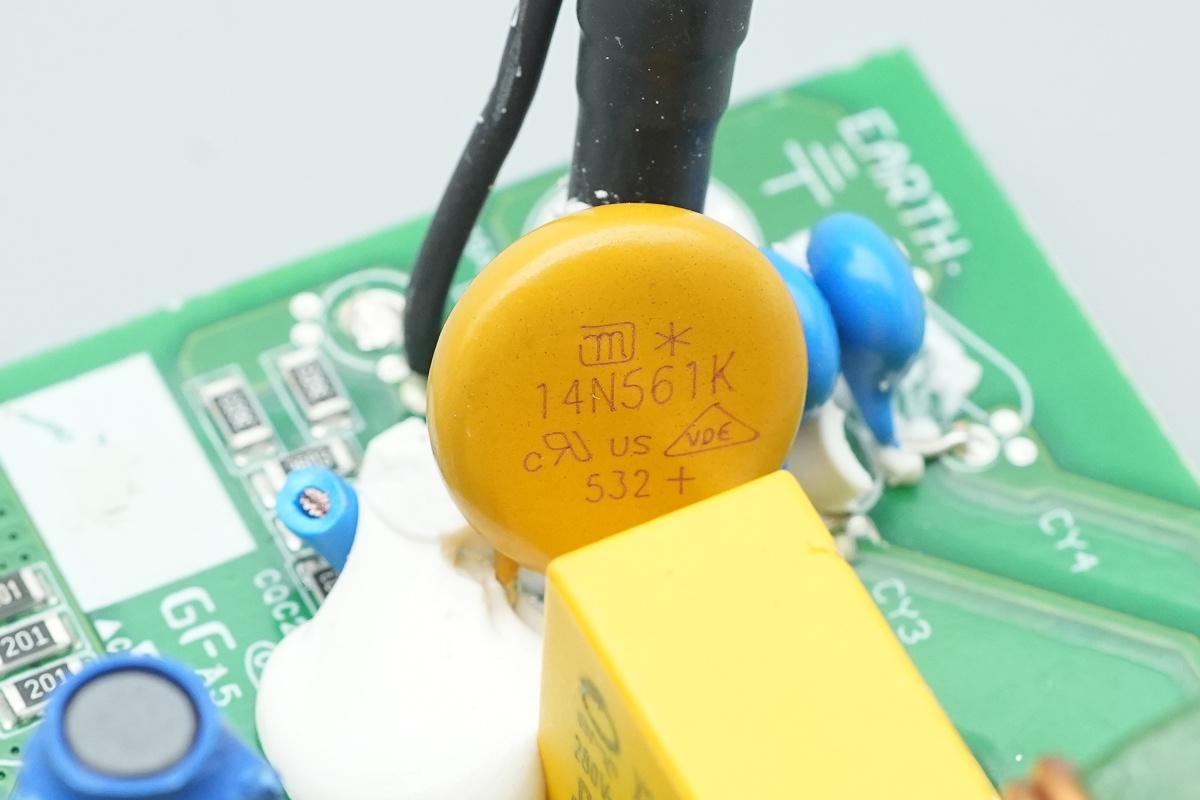

压敏电阻来自久尹，型号14N561K，用于吸收过压浪涌。
蓝色Y电容来自华信安。
安规X2电容来自亿曼丰。
共模电感采用漆包线绕制，底部设有电木板绝缘。
另一颗安规X2电容规格为0.22μF。
热敏电阻来自久尹，型号15S070L，用于抑制上电的浪涌电流。
继电器来自宏发，型号HF32FV-16/12-HTF，为超小型大功率继电器，触点容量16A 250VAC，线圈电压为12V。
散热片一面固定整流桥，PFC开关管。
另一面设有PFC整流管，PFC开关管和整流桥。
整流桥来自光宝，型号GBU2510，规格为25A 1000V，采用GBU封装。
另一颗整流桥型号相同。
PCBA模块侧面设有薄膜滤波电容，PFC升压电感，高压滤波电容和谐振电感。
薄膜滤波电容来自亿曼丰，规格为2.2μF450V。
电源主控芯片来自恩智浦，丝印HKP6288AT，是一款PFC+LLC二合一控制器，内部集成PFC控制器和LLC控制器，并集成驱动器，采用SO16封装。
为主控芯片供电的滤波电容来自万裕，规格为100μF50V。
供电三极管型号D882H，为NPN型，采用SOT89封装。
两颗滤波电容来自艾华，规格为50V10μF。
PFC开关管来自东芝，型号TK39N60W，NMOS，耐压600V，导阻55mΩ，采用TO247封装。
另一颗开关管型号相同。
PFC整流管来自瑞能，型号WNSC6D08650，为碳化硅二极管，规格为650V8A，采用TO220-2L封装。
PFC升压电感采用漆包线绕制，底部设有电木板绝缘。
三颗25mΩ电阻并联，用于检测开关管电流。
PFC旁路二极管特写。
高压滤波电容来自万裕，规格为560μF420V。
另一颗滤波电容规格为470μF420V。
LLC开关管设置在独立的散热片上。
LLC开关管采用东芝TK39N60W，与PFC开关管型号相同。
另一颗LLC开关管型号相同。
谐振电容焊接在单独的小板上。
小板背面没有元件。
谐振电容来自凯励，规格为0.1μF 630V。
谐振电感特写，底部设有电木板绝缘。
变压器初级采用绝缘线绕制，次级采用铜片焊接。
亿光EL817光耦用于反馈控制。
同步整流控制器来自恩智浦，型号TEA2095，是一颗双路同步整流控制器，内置两个驱动器，可以同时驱动两个同步整流管，并支持独立工作，适用于LLC谐振电源使用，采用SO8封装。
同步整流管来自东微半导体，型号SFS06R012TNF，NMOS，耐压60V，导阻1.2mΩ，采用TOLL封装。
滤波固态电容来自钰邦，为AREP系列导电高分子固态电容，寿命长，纹波小，适用于电源产品，规格为2200μF16V，使用六颗并联。
PCBA模块侧面焊接降压小板。
小板正面焊接滤波电容，同步降压开关管，降压电感和滤波电感。
小板另一面焊接同步降压控制器，同步降压开关管和管控芯片。
用于3.3V和5V的同步降压控制器来自茂达，型号APW7159C，是一颗双路同步降压控制器，芯片具备出色的输出电压调整率，集成软启动和专利的软关闭，内部集成自举二极管，支持输出过压，输出欠压和过热保护，采用TSSOP-20封装。
同步降压开关管来自万国半导体，型号AON6512，NMOS，耐压30V，导阻1.7mΩ，具备低栅极电荷和高电流能力，适用于DC/DC转换器应用，采用DFN5*6封装。
万国半导体 AON6512 资料信息。
小板另一面还设有四颗相同型号的开关管，并设有热敏电阻检测温升。
降压电感采用漆包线绕制。
两颗输入滤波电容来自万裕，为ULR系列导电聚合物固态电容，规格为16V470μF。
输出端设有滤波电容和滤波电感。
滤波电容规格为6.3V1000μF，共设有四颗。
电源管控芯片来自极创，型号IN1S429I-SCG，用于3.3V/5V/12V的过压、欠压、过流、短路、以及过温保护，采用SOP-14封装。
待机电源芯片来自芯朋微，型号PN8733，芯片内部集成控制器和800V耐压开关管，具备完善的保护功能，采用DIP7封装。
待机电源变压器缠绕胶带绝缘。
亿光EL817光耦用于电压反馈。
整流二极管来自强茂，型号SR34LF，规格为40V 3A，采用SMBF封装。
滤波电容来自万裕，规格为1500μF16V。
滤波电感外套热缩管绝缘。
滤波电容来自艾华。
规格为10V2200μF。
另一颗滤波电容规格为16V220μF。
亿光EL817光耦用于交流检测。
电压比较器来自达尔，型号AS393MTR-G1，为低功耗低偏移电压双路电压比较器，采用SO-8封装。
另一颗电压比较器型号相同。
散热风扇插座特写。
输出端设有模组小板，设有固态电容滤波。
焊接拆下模组小板，小板左侧和底部焊接连接。
模组小板背面设有麦拉片绝缘。
麦拉片通过胶水粘贴固定。
在模组插座上下和中间设有固态电容滤波。
上方共设有10颗滤波电容。
滤波电容来自万裕，规格为6.3V470μF。
中间位置设有6颗滤波电容。
滤波电容来自万裕，规格为16V330μF。
左侧3颗滤波电容来自柏瑞凯，规格为100μF16V。
小板底部还焊接3颗同规格的滤波电容。
电源转换芯片来自芯潭微，型号NDP2431KC，采用SOP-8封装。
搭配使用的47μH电感特写。
滤波电容规格为100μF16V。
另一颗滤波电容规格相同。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上航嘉2000W全模组PC电源的核心物料清单，方便大家查阅。
航嘉这款全模组PC电源采用镀锌钢板外壳，型号为HK2K0-51PI，为标准ATX尺寸，支持220~240V输入电压，主路输出电压为12V，输出电流为166.5A，5V和3.3V输出电流均为30A。电源为全模组设计，提供两个PCIe5.1接口，支持两张RTX4090，双路CPU及充足的SATA接口，支持2-4路显卡的GPU服务器和多硬盘供电需求。
充电头网通过拆解了解到，航嘉这款电源采用主动式PFC+半桥LLC+SR+DC-DC架构，内部采用恩智浦HKP6288AT主控芯片，芯片为可编程设计，具备突发模式，低功率模式，CCM/DCM等多种模式，用于PFC和LLC控制。PFC开关管和LLC开关管采用东芝TK39N60W，PFC整流管使用瑞能WNSC6D08650碳化硅二极管。
同步整流控制器采用恩智浦TEA2095，搭配使用东微半导体SFS06R012TNF同步整流管。同步降压控制器采用茂达APW7159C，搭配使用万国半导体AON6512用于3.3V和5V输出。电源高压电容来自万裕，并采用固态电容进行输出滤波，整体用料扎实，结构设计到位。
