前言
最近充电头网拿到了倍思一款140W智能数显氮化镓充电器，作为倍思旗下首发搭载天穹智显系统的快充产品，其不仅可以做到充电功率、分流情况、温控状态等充电数据全面可视化，还首创智能充电总结，让充电时长/峰值功率轻松掌握，带给用户不一样的智能交互体验。
其次它还是一款高性能快充产品，配置有3C1A四个接口，不仅支持最高140W PD3.1快充输出，还支持小米120W澎湃秒充，满足笔电、平板、手机等全家桶设备同时充电同时，还针对米系用户设备做了专项适配。
此外产品搭载的是先进的氮化镓方案，搭配倍思自研BCT温控系统，极大优化产品体积的同时，做到功率稳定不降以及持续散热降温，兼顾安全高效快充以及小巧便携。下面我们就一起来详细了解倍思这款产品。
倍思140W智能数显氮化镓充电器开箱
包装盒正面印有Baseus品牌、产品名称、外观以及卖点等。
背面印有产品携带场景、结构图以及参数信息等。
包装盒上参数特写，下面到产品实物展示环节再介绍。
包装内含充电器、数据线以及使用说明书。
附带线缆为USB-C to USB-C编织线类型，并且是经典黑色配色，更加耐磨耐用耐脏污。
线缆端子外壳磨砂处理，正背面设计Baseus品牌和240W字样，同时末端还有玫瑰金色装饰环，整体精致感十足。
测得数据线长度约为153cm。
使用ChargerLAB POWER-Z KM003C测得数据线带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB 2.0。
倍思140W智能数显氮化镓充电器采用PC阻燃材质塑料外壳，机身主体表面采用银灰色涂装，输出端黑色外壳亮面处理，整体颜值不错。
机身正背面采用符合人体工学的微凹槽设计，用户插拔更轻松舒适，正面下方还印有Baseus品牌。
凹槽区域设有功能按键，用于操控熄屏、界面切换以及角度调整等。
另一面印有140W GaN，直观表明这是一款140W氮化镓充电器。
机身一侧外壳上印有产品参数信息，对应插脚区域还采用气动涟漪散热微结构设计，增加空气流速，加速热量扩散。
产品参数特写
产品型号：E01207
输入：200-240V~50/60Hz 2A Max
单口输出：
USB-C1/C2：9V3A、12V3A、15V3A、20V6A、28V5A
USB-C3：9V3A、12V3A、15V3A、20V5A
USB-A：9V3A、12V2.5A、20V1.5A、10V2.25A、11V4A
双口输出：
USB-C1+USB-C2：140W Max
USB-C1/C2+USB-C3：140W Max
USB-C1/C2+USB-A：134W Max
USB-C3+USB-A：24W Max
三口输出：
USB-C1+USB-C2+USB-C3/USB-A：140W Max
USB-C1/USB-C2+USB-C3+USB-A：124W Max
四口输出：
USB-C1+USB-C2+USB-C3+USB-A：134W Max
制造商：深圳市倍思科技有限公司
产品通过了CCC认证。
充电器配备符合新国标标准的半包胶折叠插脚，更加便携同时有效避免误触风险。
输出端配备3C1A四个USB接口，上方高亮屏幕采用UV强化工艺，呈现清晰透亮画质的同时抗划耐磨不易留痕，保证久用如新。
给充电器通电点亮屏幕，界面显示Baseus品牌。
多口功率界面一览，通过双击按键还能90°旋转界面，保证各种角度下的浏览体验。
多口功率界面可具体显示每个接口的实时输出功率。
同时还能更为具体的显示各接口的输出电压和电流。
总功率界面一览，该界面可实时显示充电器的总输出功率。
工作模式界面一览，可实时反馈充电器的工作状态。
此外还能以能量条的形式直观反馈充电器运行时的温度情况，充电温度过高与否一目了然，做到安全可视化，使用更安心。
实测充电器机身长度为75.74mm。
宽度为59.66mm。
厚度为36.02mm。
和苹果140W充电器放在一起对比，体积优势明显。
产品拿在手上的大小直观感受。
另外测得充电器重量约为248g。
测得充电器USB-C1口支持QC3.0/5、SCP、AFC、PD3.1、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及5-11V5A、5-21V5A两组PPS电压档位。
测得USB-C2口兼容协议和USB-C1口的相同。
此外PDO报文也与USB-C1口的相同。
测得USB-C3口支持QC3.0/5、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C3口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-11V5A、5-20V5A两组PPS电压档位。
最后测得USB-A口支持UFCS、QC3.0、SCP、AFC、DCP充电协议。
测得UFCS融合快充具备5-11V4A一组电压档位。
倍思这款充电器还支持小米120W澎湃秒充，使用充电器给小米17 Pro Max充电，成功开启100W澎湃秒充。

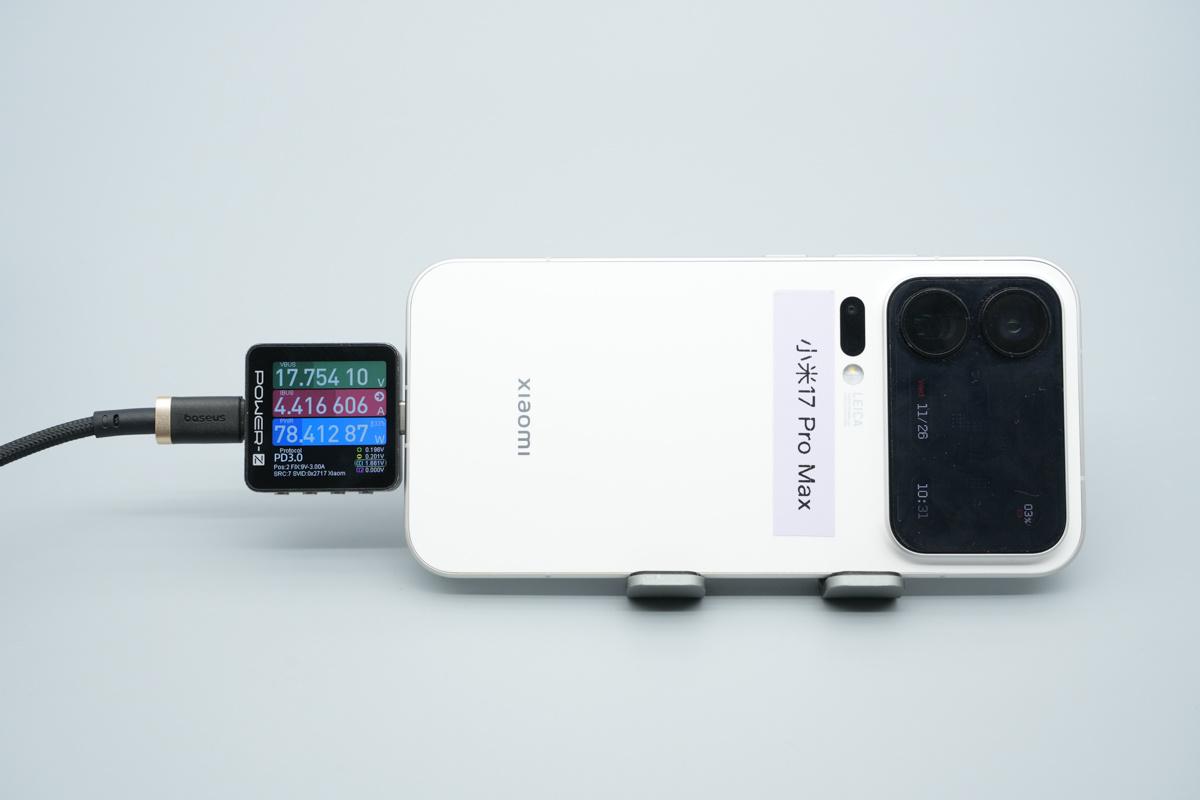

实测充电器给小米17 Pro Max充电的充电功率约为78.41W。
使用充电器给苹果MacBook Pro充电，测得充电功率约为135.8W，成功开启140W PD3.1快充。
倍思140W智能数显氮化镓充电器拆解
将充电器输入端外壳拆开，插脚使用塑料板以及螺丝进行固定，与PCBA模块通过导线连通，
将输出端黑色亮面板也拆下，屏幕通过排线连接PCBA模块。
排线连接器打胶加固，有效避免排线脱落。
将屏幕分离后取出PCBA模块。
测得PCBA模块长度为70.91mm。
宽度为54.52mm。
厚度为30.65mm。
PCBA模块灌胶提升整体耐候性和散热性能，同时额外填充白胶用于辅助加固。
功能按键处粘贴胶带处理。
将PCBA模块清理干净，模块两侧以及输出端均设有小板，中心区域设有薄膜滤波电容、高压滤波电解电容等器件，输出小板背面电感等外套热缩管绝缘保护。
主板背面设有PFC控制器、PFC整流管、开关电源主控芯片、初级开关管、光耦以及贴片Y电容等器件。
PCBA模块一侧焊接输入小板。
将小板拆下，板子正面设有延时保险丝、共模电感、安规X2电容、NTC热敏电阻、整流桥、薄膜滤波电容以及滤波电感。
延时保险丝来自贝特电子，出料号936，规格为3.15A250V。
共模电感用于滤除EMI干扰。
另一颗共模电感特写。
安规X2电容来自东莞成希电子，容量0.22μF。
NTC热敏电阻用于抑制上电浪涌电流。
两颗整流桥来自平伟，型号D8KBR10A，规格为8A 1000V，采用D3K封装。
薄膜滤波电容来自东莞成希电子，规格为1μF450V。
滤波电感特写。
模块前端设有PFC升压电感、高压滤波电解电容、主控芯片供电电容以及变压器。
另一颗薄膜滤波电容也是来自成希电子，规格为1.5μF450V。
PFC控制器来自南芯科技，型号SC3252，这是一款集成650V GaN的高效CrM Boost PFC控制器，适用于升压变换器。
SC3252通过采用多模式控制策略实现了高性能。在重载或满载时，它工作于临界导通模式。当负载降低时，它会在不连续导通模式下运行，采用谷底开关和降低频率以实现高效率。在无负载时，芯片将进入突发模式以降低功耗并最小化音频噪声。
通过将SC3252与反激控制器和次级同步整流控制器配合使用，可以在整个负载范围内实现高效率，并且系统能够轻松满足极低的待机功耗要求，从而符合效率法规。 得益于SC3252，PFC阶段能够以极少的外部元件实现接近单位功率因数和正弦波输入电流。
SC3252提供了全面的保护功能，以防止电路在异常情况下受损。芯片采用ESOP-10W封装，简化了用户的设计并降低了系统成本。
PFC升压电感特写。
PFC整流管来自平伟，型号MUR5JGER，是一颗额定电流5A，耐压600V的超快恢复二极管，采用SMC封装。
两颗高压滤波电解电容来自ChuangHui创慧电子。
电容规格均为420V33μF。
第三颗高压滤波电解电容也是来自创慧电子。
电容规格也是420V33μF。
开关电源主控芯片采用南芯SC3023，是一颗高频准谐振反激控制器，内置了氮化镓驱动，可用于直接驱动氮化镓开关管。SC3023内置X电容放电和高压启动，具备自适应开关频率折返功能，能在整个负载范围内获得更高的效率。QR和DCM模式下通过谷底开通来获得高效率。空载时在低功耗模式下运行，从而降低系统的待机功耗。内置完善全面的保护功能，支持芯片内和外置的过热保护功能。
南芯SC3023资料信息。
初级开关管采用英诺赛科INN700DA190B，这是一颗耐压700V的增强型氮化镓单管，器件在原有650V耐压基础上升级至700V，瞬态耐压为800V。器件导阻为190mΩ，支持更高功率应用。
英诺赛科 INN700D190B支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规，适用于AC-DC转换，DC-DC转换等高能效高密度应用。采用DFN5*6封装。
英诺赛科 INN700DA190B 资料信息。
充电头网通过拆解了解到，英诺赛科氮化镓芯片目前已被三星，OPPO，VIVO，联想，雅迪，LG，华硕，安克，努比亚，倍思，绿联，闪极等多家知名品牌和厂商所采用，出货量突破15亿颗。
主控芯片供电电容来自Chang常州华威电子。
小电容规格为50V10μF。
变压器特写。
亿光EL 1018光耦特写，用于输出电压反馈。
另一颗亿光EL 1019光耦特写。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充和服务器电源这类高密度电源产品中。料号为TMY1102M。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓充电器、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
另一颗特锐祥贴片Y电容料号为TMY1471M。
输出端一览，USB-C、USB-A以及屏幕控制均采用独立小板设计。
将USB-A接口母座所在小板拆下，正面设有同步整流管、固态滤波电容以及滤波电感。
背面设有同步整流控制器以及同步整流管。
同步整流控制器来自南芯科技，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。
南芯SC3503资料信息。
同步整流管来自维安，型号WMB072N12LG2，NMOS管，耐压120V，导阻7mΩ，采用PDFN5060-8L封装。
另一颗同步整流管也是采用维安WMB072N12LG2。
两颗输出滤波固态电容规格均为35V680μF。
滤波电感特写。
USB-C接口母座所在小板上设有三路二次降压电路，正面设有降压协议芯片、同步降压开关管、滤波固态电容以及VBUS开关管等器件。
小板背面设有降压电感、滤波电容、同步降压开关管以及输出VBUS开关管。
USB-C1口的降压协议芯片采用南芯科技SC9712B，这是一款高集成度的双端口快充SoC，支持多种快充协议，集成36V高效同步降压控制器，并带有一组Type-C接口和两组DPDM快速充电协议接口，能够最大限度减少外部组件，支持UFCS快充协议。
SC9712B支持双芯片协同工作，实现双C口快速充电，且2C1A配置无需MCU控制。两个SC9712B芯片可相互通信，实现单端口工作时全功率输出，双端口同时工作时自动分配功率。
SC9712B支持高达140W的总输出功率，双端口输出全部支持CC/CV 模式，NTC 温度监控，并提供多种保护机制，包括过压保护、过流保护、短路保护、过温保护，有效保护芯片和系统。采用32pin 4*4mm QFN封装。
搭配的两颗同步降压开关管来自维安，丝印050N04L4，实际型号为WMQ050N04LG2，NMOS管，耐压40V，导阻5mΩ，采用PDFN3030-8L封装。
USB-C2口的降压协议芯片也是采用南芯科技SC9712B。
搭配的两颗同步降压开关管也是维安WMQ050N04LG2。
USB-C3和USB-A口的降压协议芯片也是采用南芯科技SC9712B。
搭配的同步降压开关管来自维安，丝印50N03L4，实际型号为WMQ050N03LG4，NMOS管，耐压30V，导阻5.4mΩ，采用PDFN3030-8L封装。
另一颗维安WMQ050N03LG4同步降压开关管布局在小板正面。
三路降压电路的降压电感特写，均外套热缩管绝缘保护。
三路二次降压电路降压输出滤波固态电容都是来自永铭。
三颗固态滤波电容均采用永铭NPX高容量密度系列，其中用于USB-C1口降压输出滤波的电容规格为35V150μF。
用于USB-C2口降压输出滤波的电容规格也是35V150μF。
用于USB-C3和USB-A口降压输出滤波的电容规格为25V220μF。
USB-C1口输出VBUS开关管来自维安，型号WMQ32N03TS，NMOS管，耐压30V，导阻9mΩ，采用PDFN3030-8L封装。
USB-C2口的输出VBUS开关管也是采用维安WMQ32N03TS。
USB-C3口的输出VBUS开关管也是采用维安WMQ32N03TS。
USB-A口的输出VBUS开关管也是采用维安WMQ32N03TS。
屏幕控制小板正面设有MCU、存储器、同步降压转换器等器件。
小板背面一览。
用于屏幕控制的MCU特写，丝印053201，采用QFN32封装。
存储器来自普冉，型号P25Q32SH，这是一款串行接口闪存器件，专为大批量消费类应用设计。器件具有灵活的擦除架构，其页擦除粒度使其同样非常适用于数据存储，从而无需额外的数据存储设备。
同步降压转换器来自钰泰半导体，丝印FH，实际型号为ETA2850，这是一款宽输入范围、高效率的同步降压开关稳压器，可耐受高达44V的输入电压，并提供高达0.4A的输出电流，采用SOT23-6封装，是智能电表等工业应用以及汽车应用的理想解决方案。
ETA2850采用自适应COT控制方案，能实现极快的瞬态响应，并在输出负载从轻载到重载变化时提供平滑过渡。轻载条件下，ETA2850进入PFM模式以降低开关损耗，从而获得高效率。自适应COT控制还能在线电压和负载变化时维持稳定的开关频率。器件还具备过压保护（OVP）功能，可保护芯片自身及下游系统免受输入电压浪涌的损害。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上倍思140W智能数显氮化镓充电器的核心器件清单，方便大家查阅。
倍思140W智能数显氮化镓充电器银灰色喷漆机身搭配UV强化工艺高亮屏幕，高颜值更加防刮花耐用。机身两侧还做了微弧释压双翼设计，插拔更轻松，整体的细节都比较讲究。其次智能屏显不仅支持主流视窗，还能更细化的显示各接口的输出电压、电流。其次还能显示充电时长以及峰值功率，对于想要了解设备从零充满电需要多长时间的用户来说，是个很实用的功能。
配备的3C1A接口兼容UFCS、PD3.1/PPS、SCP等快充协议，还支持小米120W澎湃秒充，可很好适配苹果、小米、三星等品牌设备，一次满足笔记本电脑、平板电脑、手机、耳机等设备同时充电不排队，实现大功率高效补电。
充电头网通过拆解了解到，充电器使用了知名厂商南芯科技的SC3252+SC3023+SC3503+SC9712B全套快充电源方案设计，搭配英诺赛科INN700DA190B氮化镓器件以及维安的多款功率器件。PCBA模块整体灌胶提升散热和耐候性。
