前言
充电头网拿到了荣耀亲选 LCHSE 耳夹式耳机 2 Pro，这款耳机采用耳夹式设计，配有舒适钛拱桥2.0，耐看百搭。耳机单次充电具备10小时续航，搭配充电盒可实现44小时的超长续航。充电盒新增了无线充电功能，随用随充更加方便。
荣耀亲选 LCHSE 耳夹式耳机 2 Pro内置12mm双磁路单元，采用LCP液晶振膜，具备佩戴检测功能。两只耳机支持左右耳自适应佩戴，支持佩戴检测，使用更加方便。下面就带来荣耀亲选这款耳夹式耳机的拆解，一起看看内部的方案和用料。
荣耀亲选 LCHSE 耳夹式耳机 2 Pro 开箱
包装盒整体为白色基调设计，正面印有荣耀亲选 LCHSE 耳夹式耳机 2 Pro 名称和耳机图片。
包装盒侧面标注舒适钛拱桥2.0，超清音质和支持无线充电。
包装盒背面印有产品卖点和商家信息。
打开盒子，充电盒通过卡纸固定，充电盒粘贴贴纸防磨损，并标注有注意事项。
贴纸标注定期清洁耳机和充电盒触点位置。

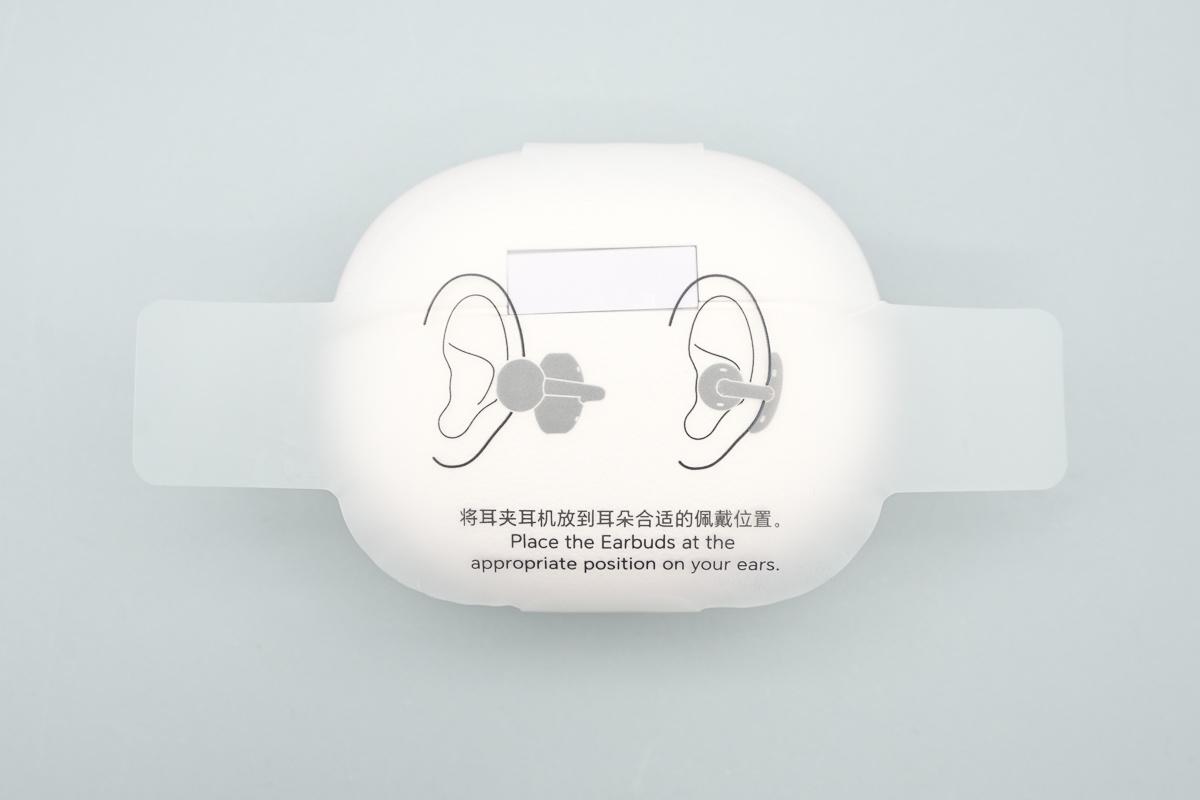

另一面标注耳机佩戴方式。

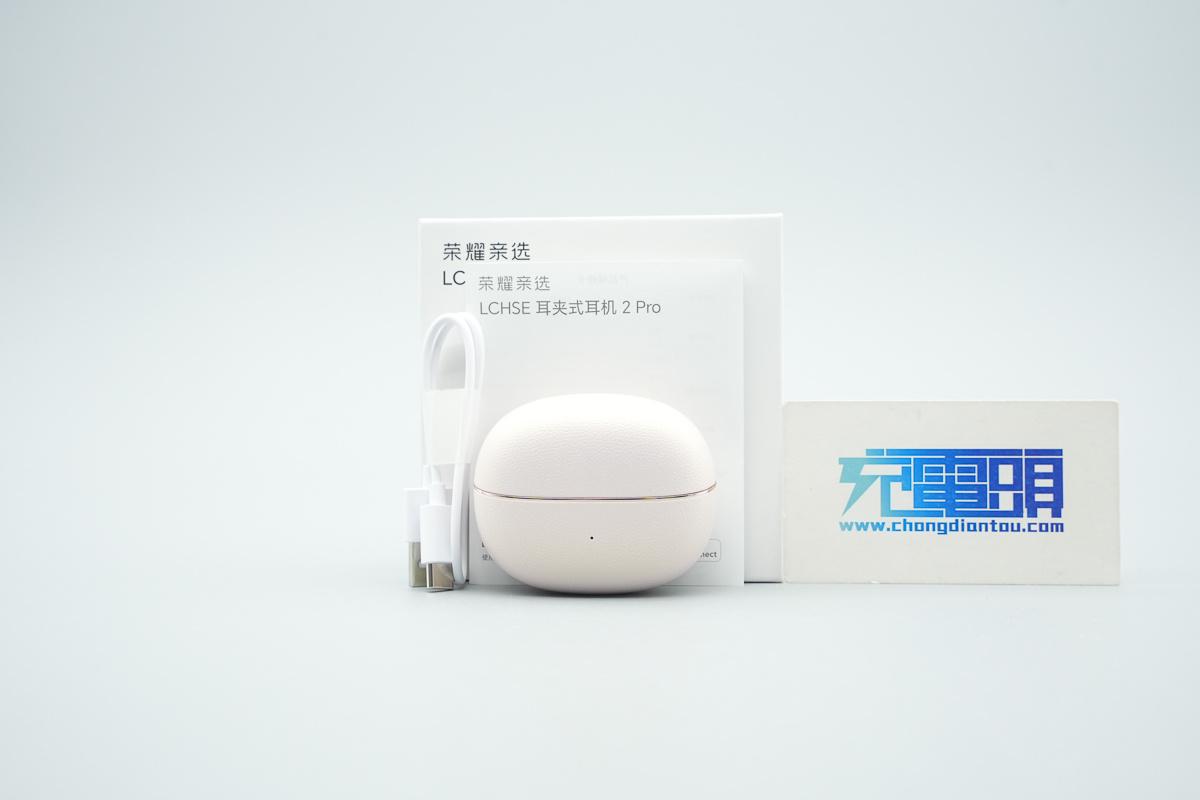

包装盒内包含耳机，充电线和使用说明书。
充电线为USB-A to USB-C类型。
测得充电线长度约为32cm。
耳机充电盒采用椭圆形设计，为玫瑰金配色，壳体接缝处设有金色腰线装饰，下方设有LED指示灯，用于反馈蓝牙配对和充电状态。
银色腰线装饰延伸到充电盒侧面。
充电盒背面设有亮银色转轴。
充电盒底部设有USB-C充电接口和蓝牙配对按键。
打开充电盒盖子，耳机通过磁吸固定，便于收纳拿取。
盒盖内部标注产品参数信息
型号：MKV-ME00
输入：5V⎓1A
输出：5V⎓0.25A
2.035Wh 550mAh
江西联创宏声电子股份有限公司 中国制造。
从充电盒中取出耳机。
充电盒内部为耳机充电的金属顶针特写。
测得耳机充电盒高度约为52.8mm。
测得耳机充电盒宽度约为64mm。
测得充电盒厚度约为28.1mm。
耳机充电盒放在手上的大小直观感受。
耳机腔体采用亮面质感，整体光滑圆润，后侧腔体内侧采用弧面设计，更加贴合耳廓，佩戴舒适。

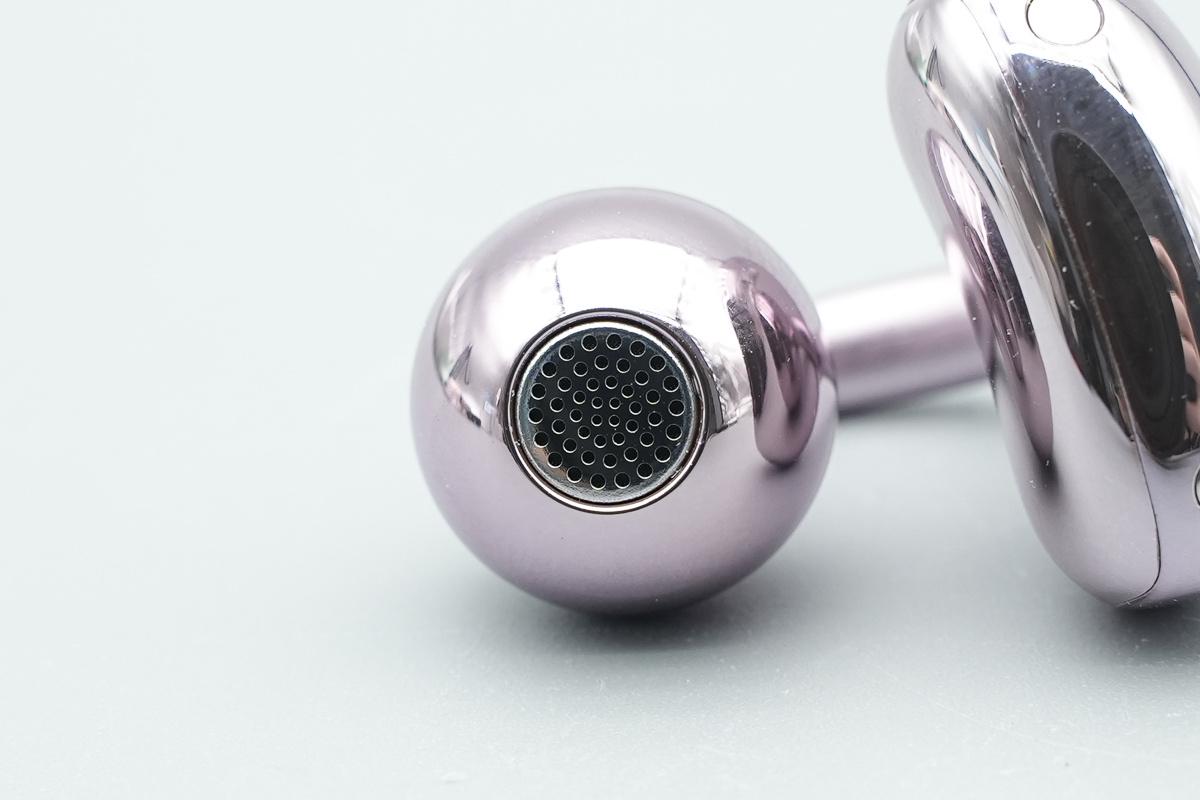

耳机单元发声孔设有金属盖板防护。
耳机单元后侧设有逆向发声口。
后端腔体设有麦克风拾音孔。
腔体底部设有充电触点。
手持耳机的大小直观感受。
测得耳机重量约为12.2g。
充电盒重量约为45.3g。
耳机+充电盒重量约为57.4g。
荣耀亲选 LCHSE 耳夹式耳机 2 Pro 拆解
看完了荣耀亲选这款耳夹式耳机的外观展示，下面就进行拆解，一起看看内部的方案和用料。
首先沿接缝拆开充电盒，通过胶水和卡扣固定。
壳体内部按键和充电接口特写，金属装饰环通过胶水固定。
充电盒内部PCBA模块涂有红色胶水，通过热熔固定在底部塑料支架上，塑料支架通过螺丝与壳体固定。
电池接线通过焊接连接，焊点打胶加固绝缘。
侧面排线通过焊接连接。
无线充电线圈通过焊接连接。
支架一侧设有指示灯和霍尔元件排线。
另一侧设有无线充电线圈。
拧下固定螺丝，取出电池支架。
壳体内部设有吸附磁铁和充电触点。
吸附磁铁通过胶水固定，充电触点采用热熔柱固定。
红色和白色LED指示灯特写，设有泡棉遮光。
霍尔元件丝印qH，用于检测充电盒开启/关闭操作。
电池使用胶水固定在支架内部，电池来自亿等，型号YD651841，充电限制电压4.2V，标称电压3.7V，容量为550mAh，能量为2.035Wh。电池通过了CCC认证。
从支架中取出电池。
电池通过了印度BIS认证。
电池正负极极耳处粘贴高温胶带绝缘。
电池正负极通过导线直接焊接连接。
清理掉胶水，充电盒PCBA模块正面一览，左侧设有无线充电接收芯片，中间位置设有USB-C母座，右侧设有电池保护芯片和电源管理芯片。
PCBA模块背面对应芯片位置露铜加强散热。
无线充电接收芯片来自灿瑞科技，丝印CCX1121A，型号OPS1121A，是一颗符合Qi1.2.4的高效率无线充电接收芯片，芯片内部集成无线接收全桥整流，低压差线性稳压器，Qi无线充电协议和有线切换开关通路。芯片采用QFN3030-16L封装，外围元件精简，无需固件编程，可实现高集成度的无线充电接收设计。
OPS1121A典型输出电压为5V，最大输出电流达800mA，芯片支持动态调节整流器输出电压，获得优秀的动态切换响应和满载效率。芯片内置存储器，支持I2C接口进行程序升级，调试和控制。内部集成有线开关通路，可根据电源接入进行有线无线供电切换，集成输入过压和过流保护功能。
OPS1121A具备多重保护，包括芯片内部温度，外置NTC过热保护；支持移动条件下整流过压保护，输出过流保护，支持可编程的温度控制功能，具备错误检测和指示功能。该芯片通过了WPC QI2.1 BPP协议认证，并通过原厂百款发端兼容性测试。
灿瑞科技 OPS1121A 资料信息。
电池保护芯片来自创芯微，丝印25CAS，型号CM1125-CAS，是一颗集成MOS的单节锂电池保护芯片，芯片内部集成高精度电压检测电路和延迟电路，通过检测电池的电压，电流，实现对电池的过充电，过放电和过电流保护，适用于单节锂电池和锂聚合物电池的保护电路。
CM1125CAS过充电保护电压为4.3V，具备25mV精度，过放电电压为2.8V，具备100mV精度。芯片内置50mΩ MOS管，放电过流检测电流2A，短路电流检测电流3.6A，充电过流检测电流2A，并内置延时功能，采用SOT23-5封装。
创芯微 CM1125-CAS 资料信息。
电源管理芯片来自昇生微，型号SS88D8H，芯片内部集成8位增强型MCU，集成8KB MTP和256B RAM，集成1.2A同步开关充电，充电电压和电流档位支持精细调节，集成5V0.6A升压输出，支持4-5.1V输出电压，集成短路和过流保护，集成全面的保护功能，支持外接NTC检测温度，采用QFN20封装。
芯片外置的贴片电感特写。
丝印 25 T2的芯片用于输入过压保护。
功能按键采用贴片焊接。
USB-C母座采用过孔焊接固定。

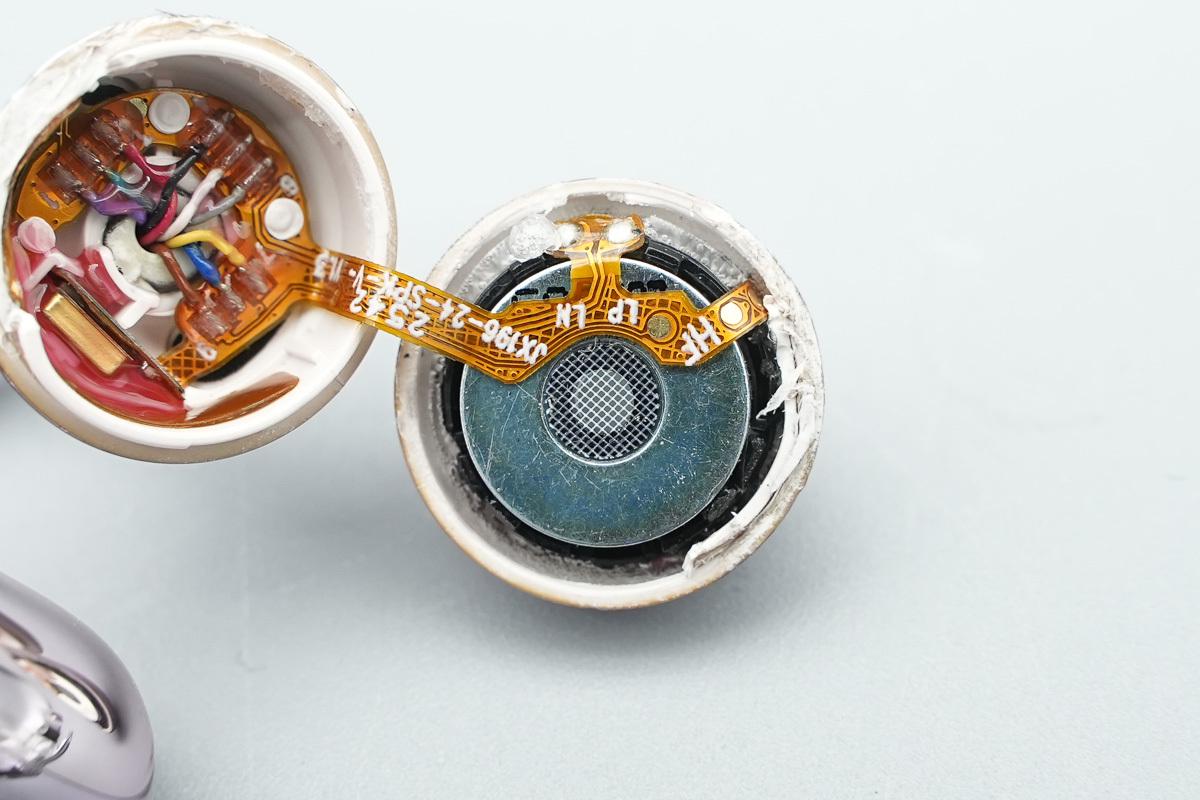

接下来拆解耳机，首先沿接缝拆开单元外壳，内部扬声器通过排线连接。
扬声器通过焊接连接到排线。
取出扬声器，内部设有降噪麦克风。
降噪麦克风通过胶水密封。
腔体内部排线通过导线焊接连接。
导线焊点打胶加固，侧面设有拾音麦克风。
拾音麦克风特写。
继续拆开后端腔体。
壳体内部设有触摸贴片。

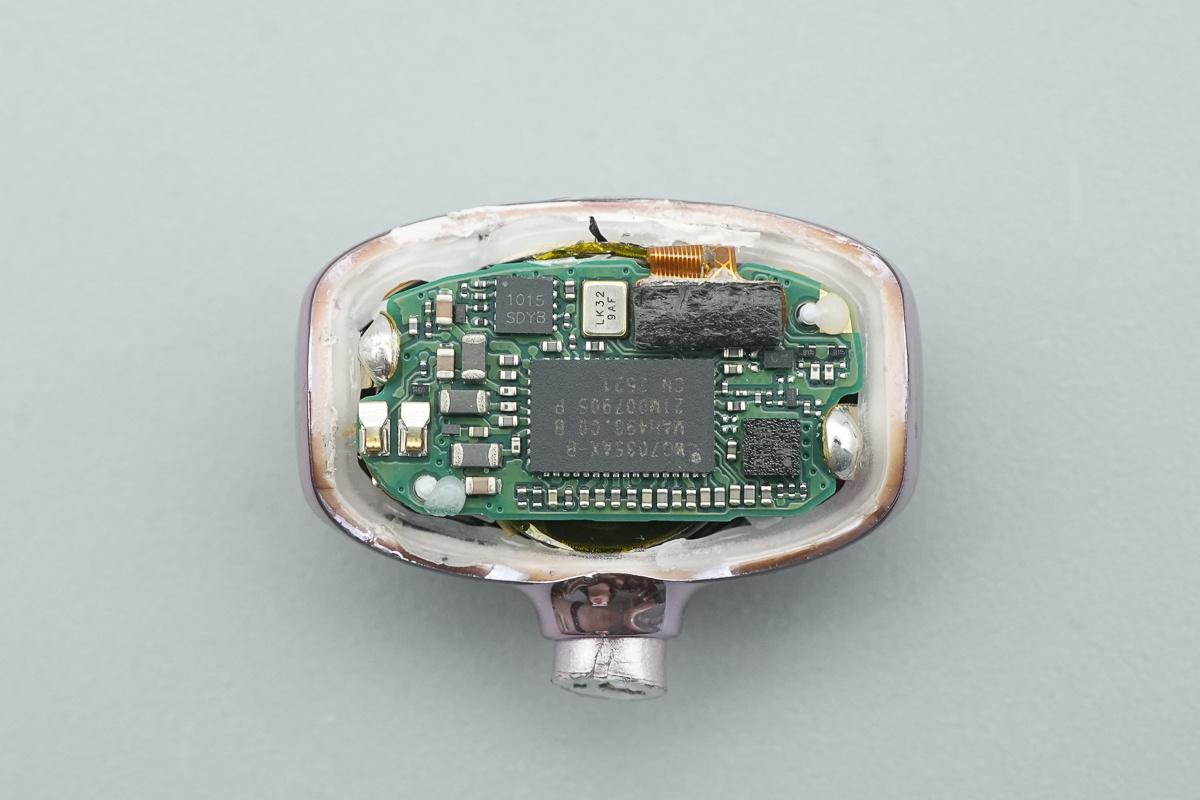

PCBA模块两侧焊接蓝牙天线，右上方设有排线连接器。
连接麦克风和扬声器的排线连接器特写。
取出PCBA模块，下方设有框架固定电池。
电池通过导线焊接连接。
蓝牙天线通过焊接连接到PCBA模块。
断开PCBA模块与电池和外壳的连接，继续进行拆解。

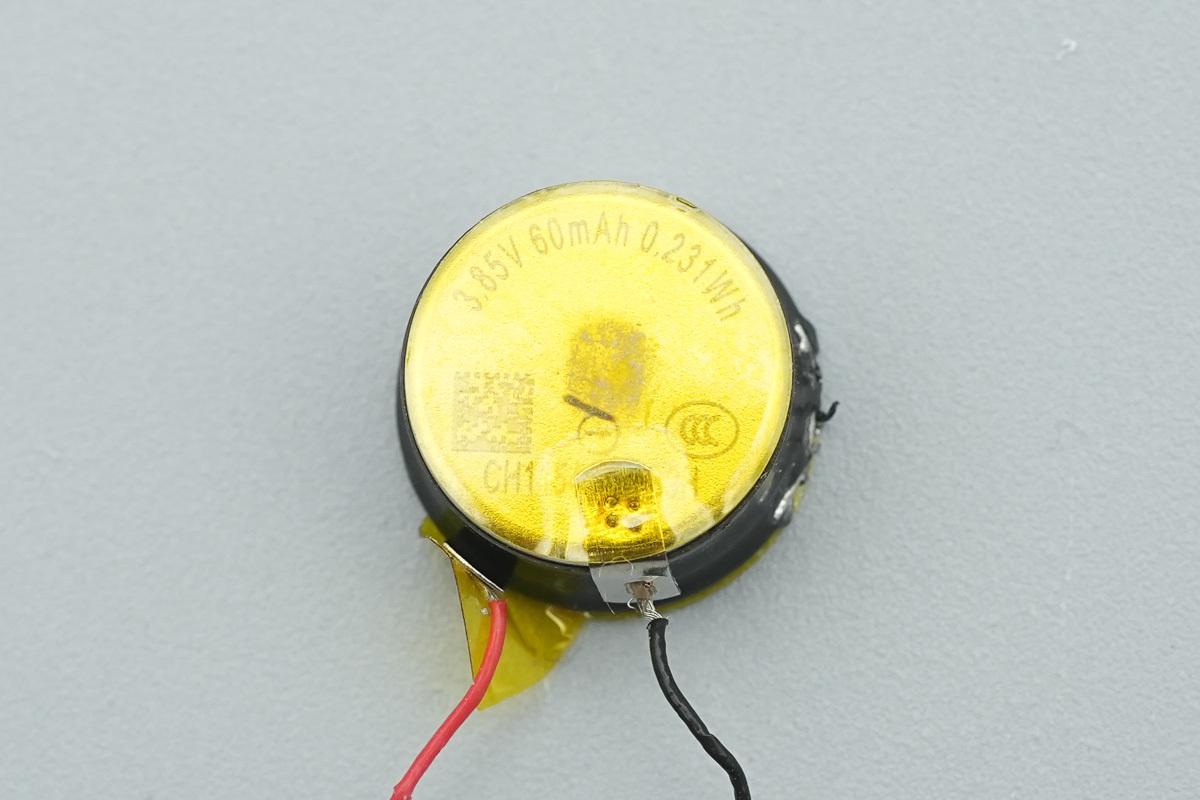

耳机内置钢壳扣式电池，通过塑封皮绝缘，电池负极点焊焊片，粘贴高温胶带绝缘。
电池正极也通过焊片点焊连接。
电池侧面通过塑封皮绝缘。
腔体底部贴片蓝牙天线特写。
排线之间粘贴泡棉隔离。
贴片麦克风特写。
充电触点连接到排线上，内侧设有吸附磁铁。
排线连接器特写。
耳机钛拱桥内部通过导线焊接连接，并填充胶水密封。
耳机PCBA模块正面一览，中间位置设有主控芯片，左侧上方设有陀螺仪，左下角设有连接器，下方设有时钟晶振，右侧设有触摸触点。
PCBA模块背面设有电池保护芯片。
一体化电池保护芯片丝印5W BQU。
耳机内部采用物奇WQ7035AX-B蓝牙音频SOC，采用QFN52封装。
芯片外置时钟晶振特写。
芯片右侧设有三颗贴片电感。
丝印1015 SDYB的芯片特写。
丝印PF5D WFC的芯片特写。
连接触摸贴片的弹片特写。
连接扬声器和麦克风的排线插座特写。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上荣耀亲选 LCHSE 耳夹式耳机 2 Pro 的核心器件清单，方便大家查阅。
荣耀亲选 LCHSE 耳夹式耳机 2 Pro 内置12mm双磁路单元，采用LCP液晶振膜，拥有超清音质。耳机单次充电具备10小时续航，搭配充电盒可实现44小时超长续航。充电盒新增无线充电功能，放在无线充电板上即可方便的为充电盒充电，使用方便。
充电头网通过拆解了解到，荣耀亲选这款耳机充电盒内部使用灿瑞科技OPS1121A无线充电接收芯片，这款芯片为高集成单芯片无线充电方案，具备精简的外围元件和高转换效率，并支持有线充电和无线充电切换功能，集成丰富全面的保护功能。
并使用昇生微SS88D8H电源管理芯片搭配创芯微CM1125-CAS电池保护芯片。耳机中使用物奇WQ7035AX-B蓝牙SOC芯片，搭配三颗麦克风。耳机内部通过排线和导线焊接连接，电池通过框架固定，内部设计扎实，做工可靠。
