前言
近期安克推出了一款重磅新品——安克Prime智显充Pro 160W充电器，这款旗舰产品不仅三个USB-C接口都支持140W PD3.1快充，还拥有单口140W 24h不降档持续输出，多口160W最大总功率的凌厉性能。
依托先进的氮化镓技术方案与精密的内部堆叠工艺，安克还将充电器做到仅相当于AirPods Pro充电仓大小，以超高功率密度刷新同功率产品行业纪录，为多设备用户带来高效便携的充电新体验。
充电器还配备了一块1.3英寸彩色智能显示屏，可实时清晰显示总功率、各接口功率、温度等核心数据，配合360°重力感应自动旋转显示功能，查看状态更直观。支持蓝牙连接APP控制以及持续OTA，保证高水准交互体验同时让充电体验持续进化。
安克Prime智显充Pro 160W充电器开箱
包装盒正面印有ANKER品牌、产品外观、，名称以及卖点。
背面贴有产品信息贴纸。
贴纸上参数特写，下面到产品实物展示环节再介绍。
包装内含充电器和说明书等。
安克Prime智显充Pro 160W充电器机身主体喷涂银灰色金属漆，顶部为黑色亮面装饰板，整体设计得十分的小巧精致。
机身正面设计有ANKER和PRIME。
此外两侧均设计有立体腰线，起到装饰和提升用户插拔体验作用，细节设计十分讲究。
输入端外壳上印有充电器参数信息。
产品参数特写
型号：A2687
输入：100-240V~50/60Hz 2A
输出：
USB-C1/C2/C3：5V3A、9V3A、15V3A、20V5A、28V5A、28V5.36A(150W Max)
双口输出：160W Max
三口输出：160W Max
总输出：160W Max
充电器通过了PSE认证和VI级能效认证。
折叠插脚采用粗磨砂包胶设计，墙插使用不易掉落。
机身一侧配置三个USB-C快充接口，接口旁印有相应标识，方便用户区别使用。
机身顶部采用黑色亮面板装饰，内置智能屏显和触控按键。
触控按键处带光圈设计，方便用户定位使用。
智能屏显拥有总功率、各接口实时功率、充电模式选择、温控保护、数据线规格提示、蓝牙连接等视窗，通过重力感应或长按触控键还能实现屏幕在横版和竖版间切换，整体功能丰富且实用。
多口功率界面一览，支持三个接口输出功率实时显示。
充电模式选择界面一览，支持AI模式2.0和标准模式（C1端口优先）自由切换。
温控保护界面一览，支持实时查看充电温度，做到安全可视化。
充电器还支持读取数据线规格并通过屏幕进行反馈来提示用户，当连接的是支持240W高功率快充这类数据线时，屏幕显示240W Max充电线。
当连接的是3A规格线缆时，则会显示60W Max充电线。
蓝牙连接界面一览，充电器支持蓝牙连接APP，用户可在手机APP上查看更为详细的充电相关信息以及对充电模式进行更为个性化的设置。
在APP设置界面，用户可对充电器的充电模式、屏幕亮度、熄屏时间、屏幕旋转等进行高度自定义。
此外通过手机APP还能查看各接口的实时输出功率以及充电总功率曲线，还能查看各端口线缆信息和充电信息。
除AI模式2.0和标准模式外，用户还能通过APP的自定义模式功能对各接口进行更为精细化设置。
如图展示的，在自定义模式中可对各接口的最大输出功率以及充电协议支持进行设置，避免多口输出策略和握手协议出现错配情况，以保证多设备同时充电场景达到用户相要的理想效果。
实测充电器机身长度为65.3mm。

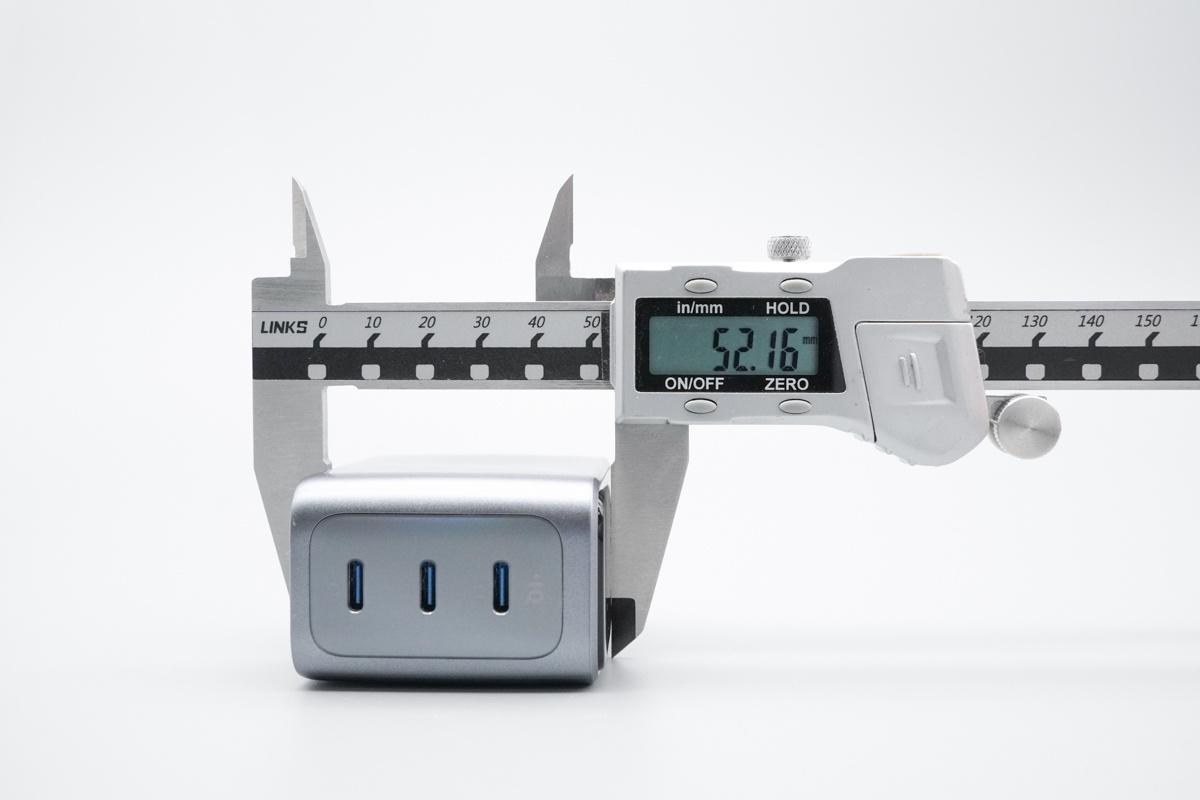

宽度为52.16mm。
厚度为35.67mm。
和苹果140W充电器放在一起对比，体积优势非常明显。
和生活中常见的纸巾包放在一起对比，安克充电器机身还要更加短小一点。
充电器拿在手上的大小直观感受。
另外测得充电器重量约为206g。
使用ChargerLAB POWER-Z KM003C测得USB-C1口支持UFCS、QC3+/4+、FCP、SCP、AFC、PD3.1、PPS、DCP、SAM 2A、Apple 2.4A充电协议。
PDO报文显示USB-C1口具备5V3A、9V3A、15V3A、20V5A、28V5A五组固定电压档位，以及5-11V5A一组PPS电压档位和15-28V 140W AVS电压档位。
测得UFCS融合快充具备5-11V3A一组电压档位。
测得USB-C2口兼容协议和USB-C1口的相同。
PDO报文结果也相同。
此外测得UFCS融合快充具备电压档位也一样。
测得USB-C3口兼容协议与前两个接口的一样。
此外PDO报文也一样。
UFCS融合快充电压档位也一样，即三个接口支持功率盲插使用。
最后使用充电器给苹果MacBook Pro充电，测得充电功率约为134.02W。
同时给两台笔记本进行充电，充电功率分别为77.62W和76.14W，功率总约为153.76W。
同时为两台笔电和一部手机充电，POWER-Z KM003C实测功率分别为60.15W、50.12W、35.37W，功率总和约为145.64W。
安克Prime智显充Pro 160W充电器拆解

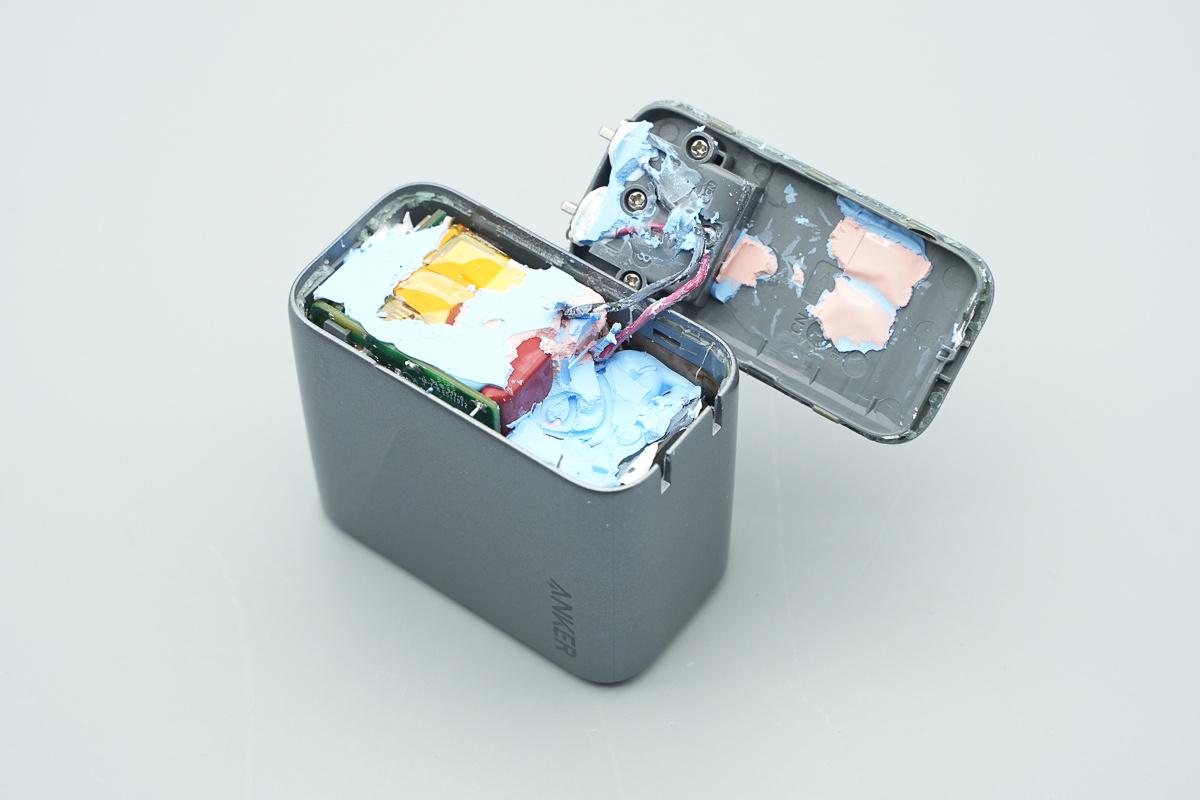

将充电器输入端外壳打开，插脚使用塑料板以及螺丝进行固定，内部模块填充蓝色和粉色两种导热凝胶。
将机身顶部盖板也拆下，盖板采用双面胶粘贴固定。
盖板上开有屏幕窗口，对应触控键处贴有铜箔。
屏幕通过排线插拔式连接PCBA模块，底部设有海绵保护。
进一步切割充电器外壳取出PCBA模块和屏幕。
机身壳内侧粘贴保护海绵和石墨散热贴，同时表层贴耐高温绝缘胶带进行绝缘。
贴片蓝牙天线特写。
实测PCBA模块长度为60.62mm。
宽度为47.19mm。
厚度为29.76mm。
PCBA模块上器件间的缝隙全部填充导热胶，一侧还贴有绝缘散热贴。
模块底部也覆盖绝缘散热贴。
将散热贴撕下，底部散热贴和主板之间还设有麦拉片进行隔离。
散热贴由铜箔和石墨组成，两面均做了绝缘处理。
模块正面的输入小板、PFC升压电感以及输出滤波固态电容等器件包裹绝缘胶带，侧边小板内侧也都设有绝缘胶带进行隔离绝缘。
主板背面填充导热胶，同时侧边镂空分别塞入塑料隔离板以及麦拉片进行绝缘保护。
将导热胶清理掉，PCBA模块由多达9块板子堆叠设计，整体布局十分紧凑，但做了充分的绝缘保护处理。
其中主板背面设有有源桥式驱动器、整流管、电源主控芯片、光耦等器件。
输入端上方设有一块小板，下方主板上焊接有薄膜滤波电容、滤波电感以及支撑小板，上下层器件之间以及左侧均设有耐高温绝缘胶带。
将两块小板拆下，输入板子上设有延时保险丝、共模电感以及安规X2电容。
支撑小板正面设有X电容放电芯片。
小板背面无器件。
延时保险丝来自贝特电子，规格为6.3A 250V。
共模电感用于滤除EMI干扰，本身包裹绝缘胶带。
安规X2电容来自WQC威庆电子，容量1uF。
X电容放电芯片来自MPS芯源系统，型号HF81，这是一款创新型两端子IC，可以自动为X电容放电，同时避免产生功耗并使电源符合安全标准，采用SOIC8封装。
有源桥式驱动器来自AOS万国半导体，型号AOZ7200CI，这是一款600V AlphaZBL™系列产品，用于在交流/直流整流桥应用中控制外部N沟道MOSFET，以替代传统二极管，能有效降低系统功耗与散热负担。
在整流桥应用中，AOZ7200CI通过检测其两端压差，可将外部MOSFET的正向导通损耗降至最低。当电流反向时，器件会迅速关断外部MOSFET以承受反向电压，从而模拟“理想二极管”的单向导通特性。
在AC/DC应用中，芯片采用自供电设计，无需额外辅助电源。AOZ7200CI采用SOT23-5封装，额定工作环境温度范围为-40°C至+125°C。
另外两颗AOS AOZ7200CI有源桥式驱动器特写。
搭配的四颗NMOS来自JJWD捷捷微电，型号JMH65R090PPLNFD，采用DFN8080-4L封装。
薄膜滤波电容来自东莞成希电子，规格为0.82μF450V。
滤波电感特写。
另一颗滤波电感特写。
模块一端设有PFC升压小板，板子背面设有PFC开关管和PFC升压整流管。
将板子拆下，另一面设有PFC升压电感和三颗高压滤波电解电容。
主控芯片来自英飞凌，丝印XDPS2BF11，为定制型号，内部集成PFC控制器和HFB控制器，采用DSO-14封装。
一颗丝印MIHMA的芯片。
PFC开关管来自英飞凌，型号GSD1623-N1，这是一款集成智能栅极驱动和无损电流检测功能的150mΩ增强型氮化镓晶体管，采用VIQFN-30封装。

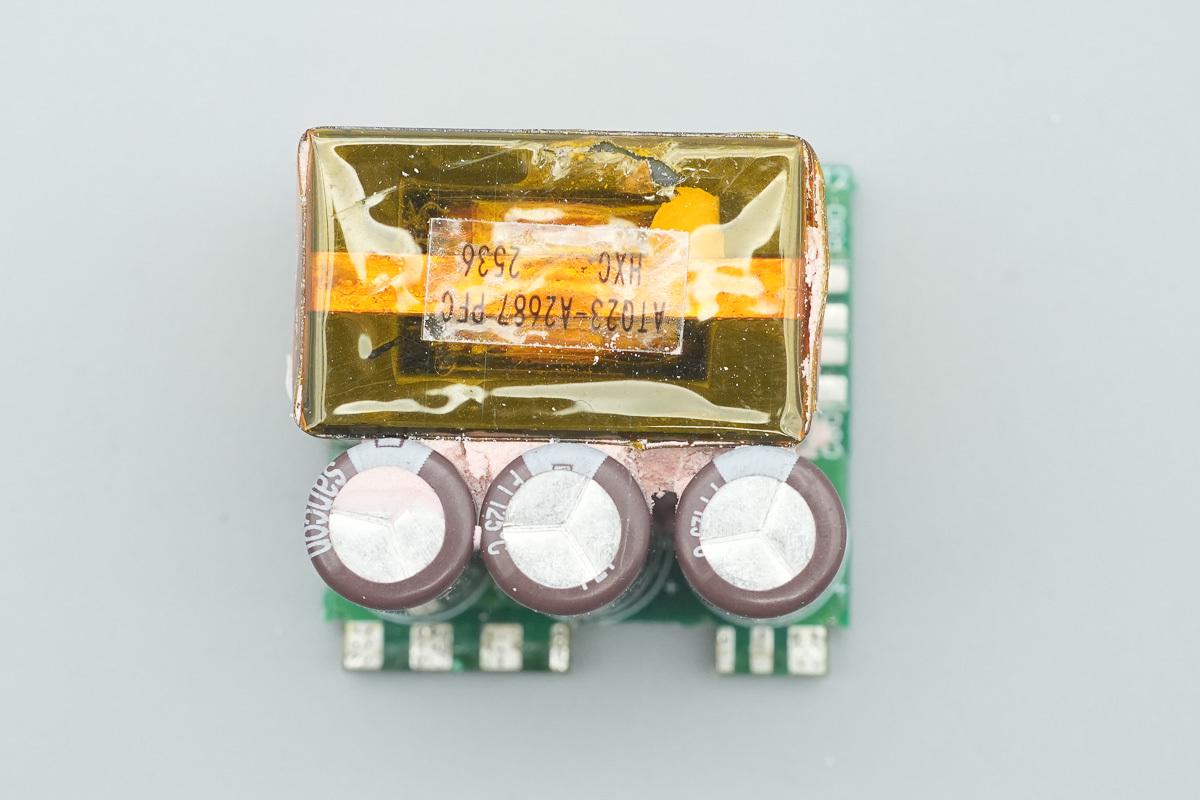

PFC升压电感特写，采用胶带严密包裹。
PFC整流管来自平伟，丝印PBES10JE，是一颗10A 600V的超快恢复二极管。
三颗高压滤波电解电容料号一样。
电容来自Sancon三鑫，规格均为420V22μF。
模块正面中心顶部设有一块小板，下方有支撑小板进行支撑，右侧焊接同步整流小板。
将中心区域的三块小板拆下，其中支撑小板正面设有变压器。
板子背面设有一颗初级开关管。
顶部小板上焊接薄膜电容和一颗固态滤波电容。
同步整流小板正面设有四颗固态滤波电容。
背面设有同步整流控制器和同步整流管。
氮化镓半桥芯片来自英飞凌，型号IGI65D1414A3MS，芯片集成了一组半桥功率级，该功率级由两个典型导通电阻为140mΩ、耐压650V的增强型氮化镓晶体管构成，并采用紧凑的6x8mm QFN-32封装。
谐振电容来自东莞成希电子，规格为0.47μF250V。
主控芯片供电电容规格为25V270μF。
变压器特写，采用ATQ26磁芯。
1018光耦来自QUNXIN群芯微，用于输出电压反馈。
四颗贴片Y电容来自ISND华信安，两两串联提升安全等级。
同步整流控制器来自MPS芯源系统，丝印ICDGT，采用SOT23-6封装。
同步整流管来自捷捷微，型号JMSH1207AG，耐压120V，导阻5.6mΩ，采用DFN5*6封装。
四颗输出滤波固态电容规格均为35V220μF。
输出端一览，观察发现三个USB-C接口母座在输出控制设计上采用了相同的电路方案，篇幅原因我们下面仅对其中一组进行展示介绍。
将小板拆下，板子正面设有降压主控MCU、同步降压开关管、降压电感、滤波固态电容、VBUS开关管以及隔离式电源模块等器件。
背面设有同步降压转换器、同步降压开关管、数字隔离器、协议芯片等器件。

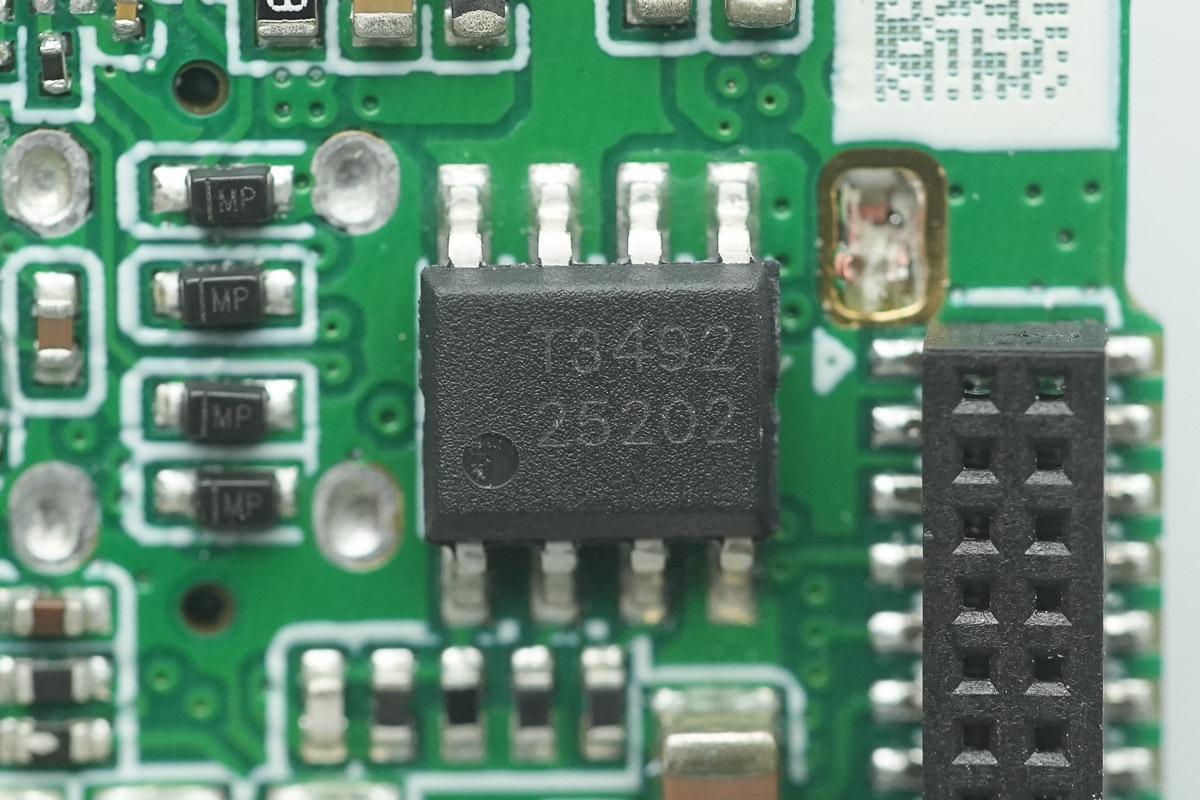

同步降压转换器来自拓尔微，型号TMI3492，这是一款宽输入电压、高效率的2A同步整流降压转换器，内部集成了120mΩ的高侧功率MOSFET和50mΩ的低侧功率MOSFET，在5V输出电压下可提供高达2A的总输出电流。
TMI3492具备欠压锁定、热关断、软启动及输入过压保护等先进的生产级保护功能，采用SOP8封装。
搭配的降压电感特写。
一颗丝印6231A的稳压芯片来自微盟。
TMS320F2800133RHB是德州仪器C2000™系列中的一款实时微控制器，其搭载主频高达120MHz的32位C28x DSP内核，具备14个ePWM通道（包含2个150ps高分辨率功能通道），高速ADC、硬件保护比较器和丰富通信接口，专为高精度、高动态响应的数字控制应用而设计，采用VQFN32封装。
三组同步降压开关管共12颗，每组均为两颗捷捷微JMSL0403AU搭配两颗平伟丝印055N04HSL的MOS管。
另外三颗平伟MOS管布局在小板背面。
捷捷微JMSL0403AU是一颗NMOS管，耐压40V，导阻2.5mΩ，采用PDFN3*3-8L封装。
平伟的MOS管特写，丝印055N04HSL。
小板背面的平伟MOS管特写。
搭配的三颗2.2μH降压电感特写。安克在这里使用了三颗超小型电感，尺寸仅为5.5*5.5mm，相比常规电感要小很多，搭配安克自研架构大幅缩小了DC-DC电路的占板面积，将输出小板做到极致。
三颗输出滤波固态电容规格均为35V47μF。
板子另一边设有隔离式电源模块以及各接口的输出VBUS开关管。
背面对应区域设有隔离器以及协议芯片。
隔离式电源模块都是采用德州仪器UCC33420，这是一款超小型、高效率、工业级隔离式DC/DC电源模块，支持3kVRMS的隔离等级和6.5kVPK的浪涌耐受能力，符合多项国际安规认证要求。模块采用集成变压器技术，在仅4*5mm的VSON封装中实现了高达1.5W的输出功率，并具备良好的散热与布局适应性。
三颗数字隔离器都是采用德州仪器ISO6520，这是一款高性能双通道功能隔离器，适用于需要与非安全应用隔离的成本敏感、空间受限型应用。在隔离CMOS或LVCMOS数字I/O的同时，器件可提供高电磁抗扰度、低发射和低功耗特性。
三个接口的协议芯片都是采用智融科技SW2335H，这是一款高集成度的快充协议控制器，内嵌ARMCortex-M0内核，最高工作频率40MHz，支持I2C、UART、GPIO等通用外设接口。
SW2335H集成Type-C接口逻辑和PD3.1 PHY，支持PD3.1、BC1.2、UFCS以及多种主流的DPDM快充协议，最高可支持32V电压输出。主要应用于适配器、插排、车充等领域。
智融科技SW2335H资料信息。
三颗输出VBUS开关管都是采用威兆半导体VSE003N04MSC-G，NMOS管，耐压40V，导阻2.3mΩ，采用PDFN3333封装。
威兆半导体VSE003N04MSC-G资料信息。
三个USB-C接口母座特写。
模块另一侧焊接屏幕连接小板，板子正面设有触控芯片、无线通信模块等。
将小板拆下，另一面设有主控MCU、存储器以及贴片晶振等器件。
MCU来自XHSC小华半导体，型号HC32F452KETB-LQFP64。HC32F45x系列内置高性能32位ARM Cortex-M4内核，运行频率最高可达200MHz。此外集成了高速片上存储器以及丰富的外设功能，支持宽电压范围（1.8-3.6V），宽温度范围（-40-105℃）和各种低功耗模式。

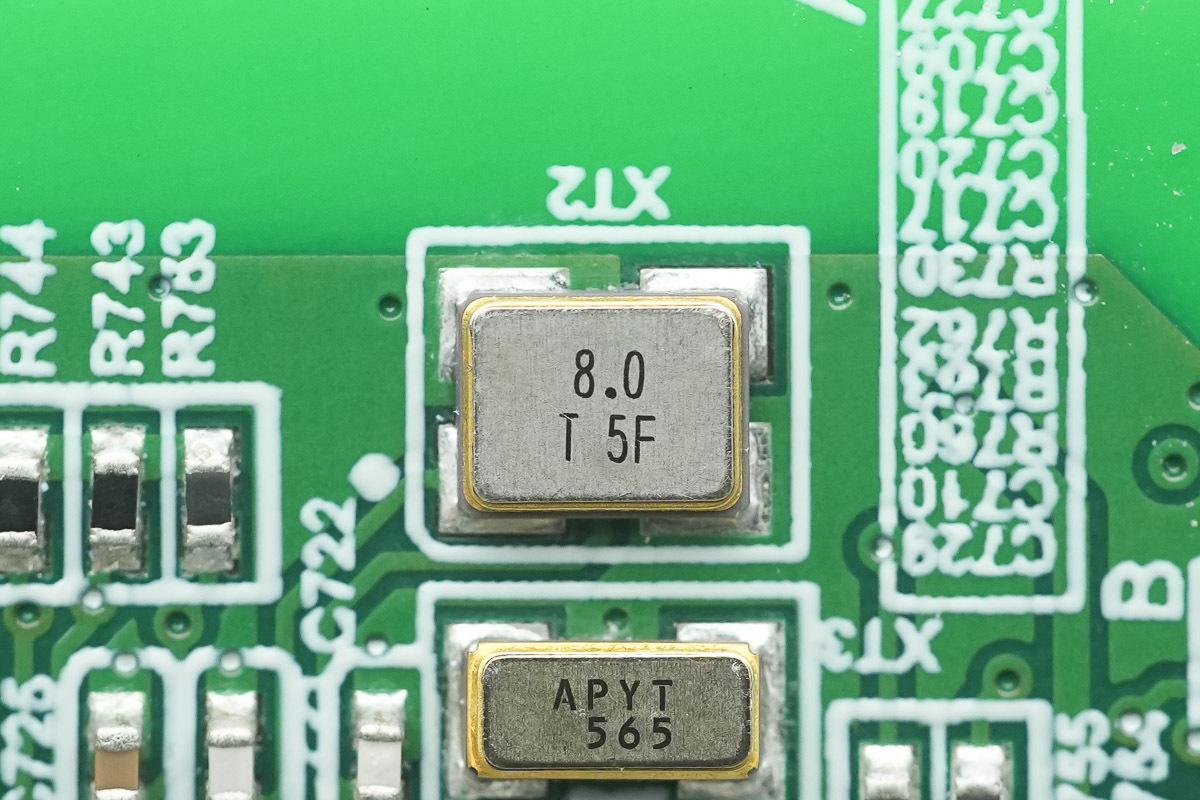

芯片外置8.0MHz贴片晶振特写。
32.768kHz贴片晶振特写。

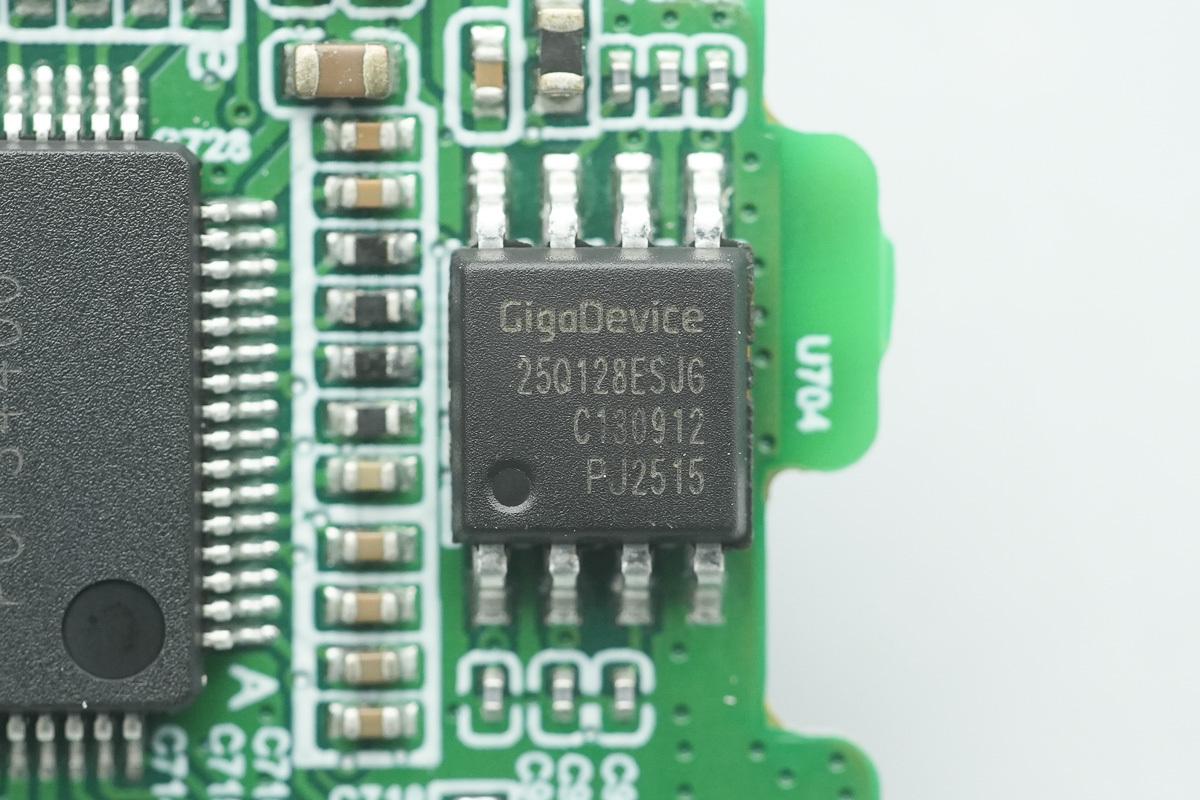

存储器来自兆易创新，型号GD25Q128E，容量为16MB，支持2.7-3.6V全电压范围的单电源供电，采用SOP8封装。
HYNITRON海栎创CST08C是一款高性能自电容触控芯片，采用高速MCU内核并内嵌DSP电路，结合快速自电容感应技术，可广泛支持三角形在内的多种自电容图案，支持单点手势和真实两点操作，实现极高灵敏度和低待机功耗，采用QFN3*3-20L封装。
蓝牙SOC来自中科蓝讯，型号AB2026B3，这是一款专为物联网与一次性设备打造的低功耗、高性能蓝牙低能耗片上系统。其搭载32位RISC-V处理器内核，运行频率高达120MHz。配备72KB RAM和NOR闪存，并集成了高性能2.4GHz射频收发器，确保稳定、高效的蓝牙无线连接。
24.000MHz贴片晶振特写。
用于连接蓝牙天线的触点特写。
两颗热敏电阻特写。
屏幕特写，采用排线插拔式连接。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上安克Prime智显充Pro 160W充电器的核心器件清单，方便大家查阅。
安克Prime智显充Pro 160W充电器的设计语言再一次进化，机身两侧立体腰线设计提升插拔手感，插脚粗磨砂包胶设计保证墙插稳定性，屏幕端栅格环绕式设计，屏显、按键采用一体式面板，赋予沉浸交互体感。
产品配备三个USB-C接口兼容UFCS、PD3.1、QC3.0、PPS、SCP等多种快充协议，并提供140W持续不降档快充以及160W总功率的凌厉性能，还支持智能+自定义功率分配，可广泛兼容苹果、三星、小米、华为等大品牌的笔电、平板、手机等设备，实现高效快充。
智能显示屏不仅可以显示总功率、各接口功率、温度等核心数据，充电器还能读取连接线材规格并通过屏幕反馈，支持360°重力感应自动旋转角度，查看体验更好。支持连接APP对各接口的协议、充电功率等进行设置以及持续OTA，此外体积控制得极致的小，便携性也是拉满。
充电头网通过拆解了解到，充电器采用PFC+HFB高效拓扑架构设计，核心控制器以及氮化镓器件来自英飞凌、MPS等大厂。输出隔离电路的核心器件来自德州仪器，此外三个接口的协议芯片都是采用智融科技SW2335H。
内部模块做了极致堆叠设计，器件布局十分紧凑，不过整个模块大量填充导热胶以及覆盖散热贴帮助散热。此外器件间也做了充分的绝缘隔离处理，保证长期使用的安全性。
