前言
充电头网采购了爱玛多款电动摩托车充电器，本期拆解的是其中一款72V5A充电器，这款充电器适用于72V35Ah电池组充电，支持220V交流输入，最高输出电压为88.2V，输出电流5A。充电器为自带输入输出线设计，配有新国标插头。
充电器内部PCBA模块采用部分灌封工艺，功率器件设有散热片，内置散热风扇加快空气流通，还设有指示灯显示充电状态。下面就带来爱玛这款72V铅酸电池充电器的拆解，一起看看内部的设计和用料。
爱玛72V电摩铅酸充电器开箱
爱玛铅酸充电器采用白色纸盒包装，印有爱玛品牌和充电器外观图。
侧面印有充电器新国标接口形状，输出规格和适用于铅酸电池标志。
包装内含充电器和使用说明书。
充电器自带输入输出线缆，一体不可拆卸。
充电器正面LED充电指示灯特写。
机身底部粘贴充电器铭牌。

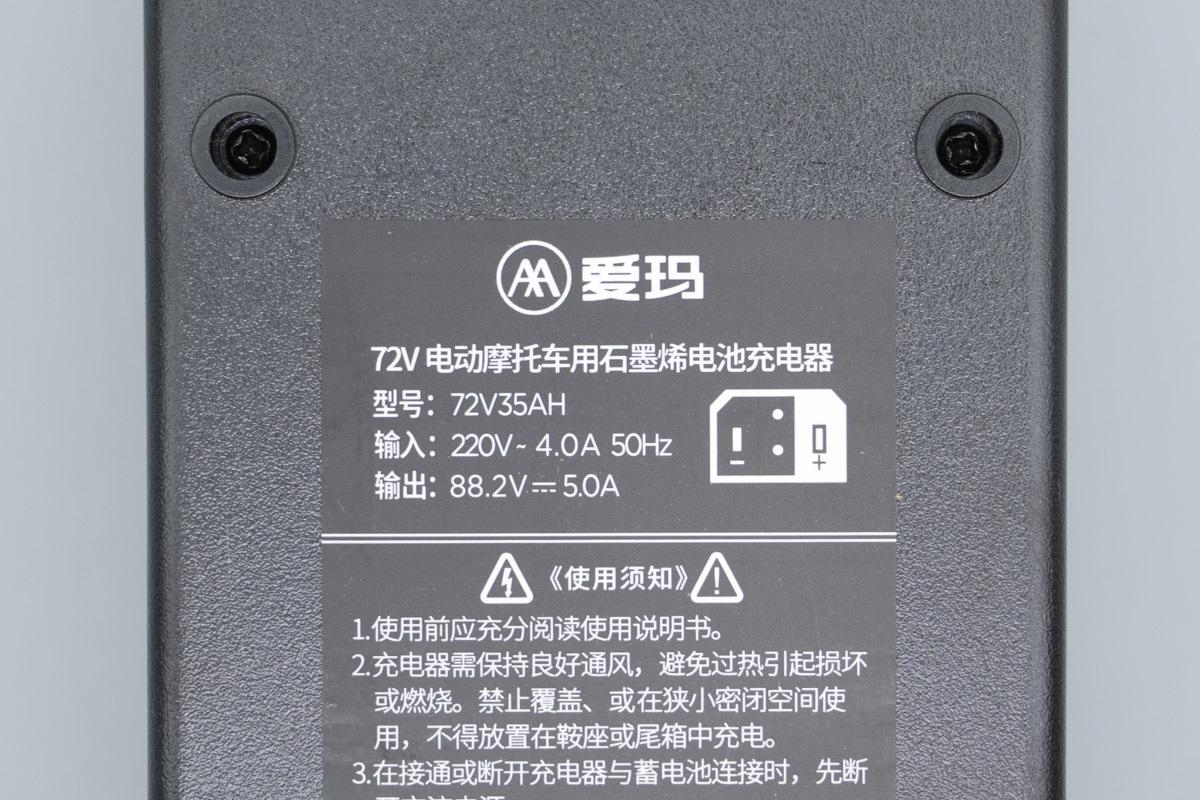

充电器参数特写
72V电动摩托车用石墨烯电池充电器
型号：72V35AH
输入：220V~ 4A 50Hz
输出：88.2V ⎓ 5A
交流输入端设有散热格栅，内置散热风扇。
直流输出端也设有散热格栅。
测得输入线长度约为142cm。
测得直流输出线长度约为57cm。
输出线为新国标端子，采用物理防反接设计。
测得充电器机身长度约为199.7mm。
充电器机身宽度约为90mm。
充电器厚度约为71.8mm。
测得充电器重量约为838g。
爱玛72V电摩铅酸充电器拆解
看完了爱玛这款铅酸充电器的外观展示，下面就进行拆解，一起看看内部的设计和用料。
首先拧开固定螺丝，拆开充电器外壳。
PCBA模块为部分灌封，固定在塑料外壳内部。
充电器输入线通过焊接连接。
充电器输出线也通过焊接连接。
散热风扇通过插接件连接。
PCBA模块采用部分灌封处理，防止潮气和异物进入，并提升机械强度，加固元件。
PCBA模块背面为塑料外壳，四角设有螺丝孔固定。
从外壳中取出PCBA模块。
PCBA模块背面覆盖密封胶。
充电器初级开关管和输出整流管均设有散热片。
PCBA模块正面一览，左下方设有保险丝，压敏电阻，NTC热敏电阻，整流桥和高压滤波电容。左上方设有RCD吸收电路，开关管和电流检测电阻，中间位置设有变压器，右侧上方设有整流管，滤波电容和可控硅，下方设有LED指示灯和滤波电容。
PCBA模块背面设有反激控制器，MCU等元件。对应大电流走线露铜加锡，增强载流能力。
充电器输入端一览，设有保险丝，压敏电阻，NTC热敏电阻，高压滤波电容。
输入端保险丝规格为8A 250V。
压敏电阻来自欣宏电子，为WNR系列，型号14D511K，用于吸收过压浪涌。
NTC热敏电阻为MF72系列，规格为3D-15M。
PCBA模块侧面设有整流桥，高压滤波电容和变压器。
整流桥型号GBU1010，规格为1000V 10A，采用GBU封装。
高压滤波电容来自精容电子。
规格为150μF400V。
初级主控芯片来自屹晶微，型号EG1253，是一颗高性能电流模式PWM控制器，芯片内置抖频功能，具备绿色节能模式和打嗝模式，内置完备的保护功能，采用SOP8封装。
为主控芯片供电的滤波电容来自永全，规格为68μF35V。
另一侧设有初级开关管，Y电容，整流管和可控硅。
初级开关管来自维安，型号WMK26N65C4，NMOS，耐压650V，导阻160mΩ，采用TO-220封装。
180mΩ色环电阻用于检测开关管电流。
RCD吸收电路中吸收电阻，薄膜电容和二极管特写。
变压器磁芯缠绕胶带绝缘。
蓝色Y电容来自嘉耐，料号JN222M。
PC357光耦用于输出电压反馈调节。
快恢复二极管型号MUR1560，规格为600V15A，采用TO-220封装。
滤波电容规格为100V330μF。
两颗快恢复二极管型号分别为ES1J，ES2J。
滤波电容规格为35V100μF。
另一颗滤波电容来自精容电子。
规格为68μF35V。
另一颗滤波电容规格相同。
无标MCU用于充电控制，采用TSSOP20封装。
热敏电阻用于检测充电器内部温度，进行过热保护。
两颗电阻并联，用于检测输出电流。
指示灯用于充电状态指示。
输出端设有散热片。
可控硅来自吉莱微，型号BT152，为单向可控硅，规格为12A，采用TO-220封装。
散热风扇来自欣富邦，为6020尺寸，规格为12V 0.12A。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上爱玛这款电动摩托车充电器的核心器件清单，方便大家查阅。
爱玛这款电动摩托车充电器支持220V交流输入，支持72V铅酸电池组充电，最高输出电压为88.2V，最大输出电流为5A。充电器为自带输入输出线设计，输出线配有新国标输出插头。充电器为塑料外壳，内置散热风扇降温，并设有充电指示灯，便于了解充电状态。
充电头网通过拆解了解到，爱玛充电器采用反激架构，使用屹晶微EG1253控制器搭配维安WMK36N65C4开关管，输出二极管整流。充电器内置MCU控制，设有热敏电阻进行温度监控。PCBA模块采用部分灌封工艺，功率器件设有散热片配合风扇散热，整体做工用料扎实。
