尽管通过工艺优化已大幅提升钙钛矿薄膜质量，但其表面和界面缺陷仍然普遍存在，亟需开发高效的后处理策略。

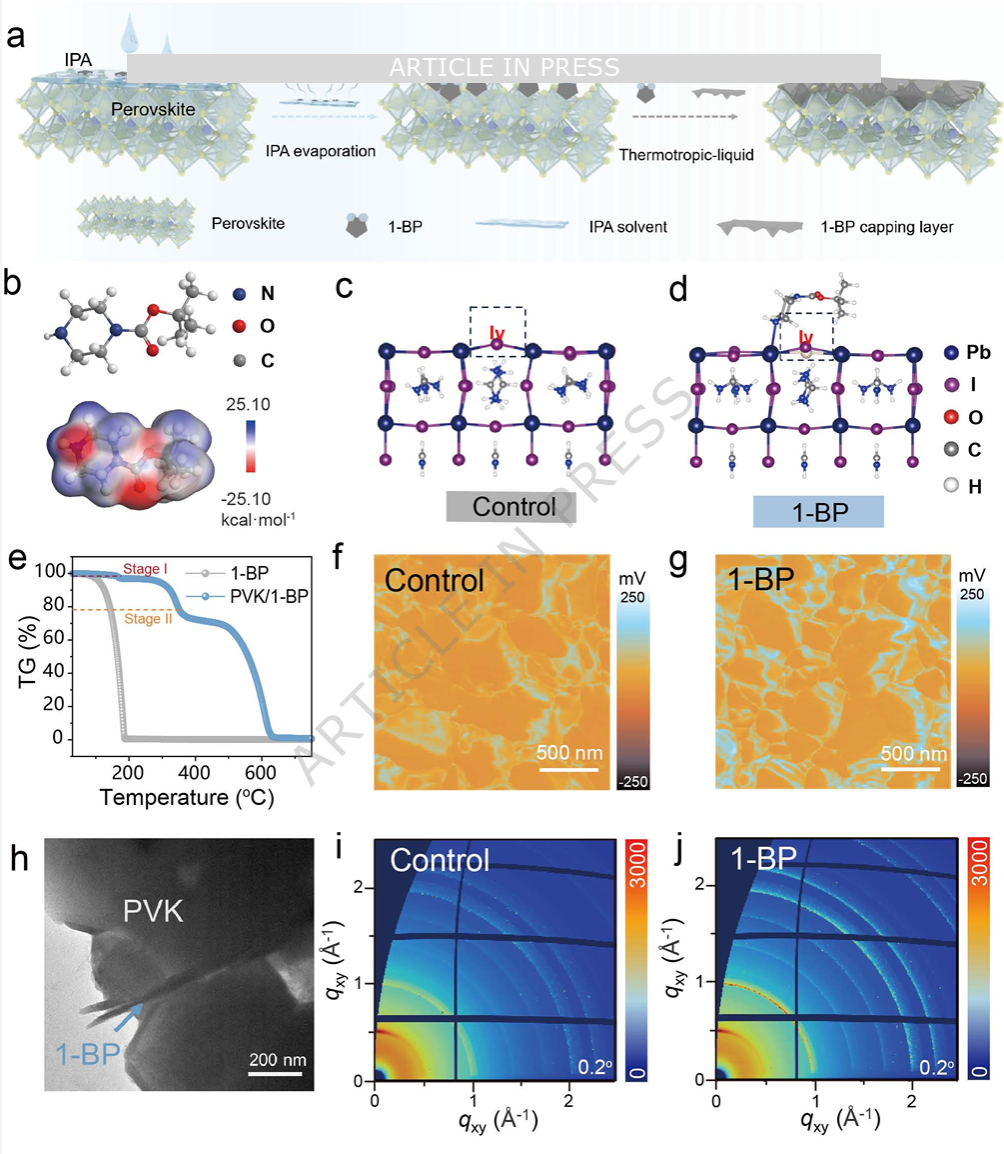

本文西北工业大学陈睿豪、厦门大学尹君和李静等人报道了一种可预期的表面工程方法，采用热致液晶分子1-Boc-piperazine（1-BP）。在退火过程中，1-BP经历固-液相变并自发迁移至钙钛矿晶界，形成活性封装层，重构钙钛矿界面。通过原位飞行时间二次离子质谱（TOF-SIMS）直接观测到1-BP对离子迁移的显著抑制效果。
基于此方法，n-i-p结构钙钛矿太阳能电池获得认证效率25.62%，钙钛矿太阳能组件（有效面积22.8 cm²）效率达22.03%。此外，1-BP修饰的器件表现出优异稳定性：在65°C连续光照1500小时后保持初始效率的90%（T₉₀），在85°C/85% RH条件下1000小时后保持87%（T₈₇）。
研究亮点总结：
提出动态界面管理新策略：利用热致液晶分子1-BP在退火过程中的固-液相变特性，实现分子自发迁移与选择性富集于钙钛矿晶界，形成动态、可修复的封装层，突破传统静态表面处理的局限。
直接观测离子迁移抑制：通过原位TOF-SIMS实时监测，首次直接揭示1-BP修饰可显著抑制钙钛矿中Pb²⁺与I⁻的迁移，从实验上证实其对界面离子扩散的有效阻隔作用。
高效率与高稳定性兼备：单结电池认证效率达25.62%，组件效率突破22%（有效面积22.8 cm²），同时在连续光照、高湿高温及光暗循环条件下均表现出卓越的长期稳定性。
Chang, Q., Chen, R., Yang, Y. et al. Thermotropic liquid-assisted interface management enables efficient and stable perovskite solar cells and modules. Nat Commun (2026).
https://doi.org/10.1038/s41467-025-68231-0
学术交流QQ群
知光谷光伏器件学术QQ群：641345719
钙钛矿产教融合交流@知光谷（微信群）：需添加编辑微信
为加强科研合作，我们为海内外科研人员专门开通了钙钛矿科创合作专业科研交流微信群。加微信群方式：添加编辑微信pvalley2024，备注：姓名-单位-研究方向（无备注请恕不通过），由编辑审核后邀请入群。
热门跟贴
