2024年，全球主板出货量1.2亿片，平均每片主板被用户真正理解的参数不到30%。
这个数字来自我过去五年的装机踩坑史。直到第三次换主板，我才意识到前两次的钱，有一半花在了看不见的地方。
「能点亮就行」是个陷阱
我第一次装机时，选主板的标准简单到可笑：CPU插槽对得上，显卡槽别挡住，机箱塞得进。这套逻辑用了两年，直到某天玩《赛博朋克2077》时CPU温度飙到95度，风扇像直升机起飞。
排查了一圈，散热器没问题，机箱风道正常。最后发现是主板供电模块（VRM，电压调节模组）的散热片烫到没法摸——它根本扛不住i7的持续负载。
那款主板官方标注"支持第12代酷睿"，但没说清楚的是：支持，和稳定支持，是两件事。
VRM的作用是把电源的12V转换成CPU需要的1.2V左右。转换过程中会产生大量热量，如果散热设计偷工减料，CPU拿到的电压就会波动。轻则降频掉帧，重则蓝屏重启。我的情况属于中间态：系统能跑，但CPU永远跑不到标称的睿频。
更隐蔽的是，这个问题不会出现在日常办公里。刷网页、写文档、看视频，CPU负载低，VRM温温吞吞。只有持续高负载才会暴露短板，而这类场景恰恰是玩家买高性能CPU的原因。
我后来查了下那款主板的VRM配置：6相供电，每相50A的DrMOS，没有主动散热。同价位的竞品已经做到8相60A，还配了热管直触。参数写在PDF里，但没人告诉你该怎么比。
PCIe通道的暗战
第二次踩坑和SSD有关。2022年我买了块PCIe 4.0的NVMe硬盘，插在主板第二个M.2槽里，测速只有PCIe 3.0的水平。
翻说明书才发现，那块主板的第二个M.2槽走的是芯片组通道，而不是CPU直连。芯片组到CPU的带宽只有PCIe 4.0 x4，还要和SATA、USB等设备共享。
换句话说，第二个槽的"PCIe 4.0"是个文字游戏：接口是4.0，但背后的管道是3.0的宽度。
这个设计在B系列中端板上极其普遍。厂商乐于宣传"双PCIe 4.0 M.2"，却不会主动说明哪个是满血、哪个是残血。第一个槽通常直连CPU，跑满7000MB/s；第二个槽走芯片组，实际速度砍半，延迟还更高。
对游戏加载影响不大，但对视频剪辑、3D渲染这类需要频繁读写大文件的场景，这就是瓶颈。我当时用Premiere剪4K素材，预览时卡顿明显，换到第一个槽后消失。
更深层的问题是PCIe通道的分配逻辑。消费级CPU的PCIe通道有限，Intel 12代给20条，AMD AM5给24条。主板厂商要在显卡、SSD、USB4之间做取舍，方案差异直接决定扩展性天花板。
我后来整理过一个简单的判断方法：看主板布局图，标注"CPU"的M.2槽优先用；只写"M.2"没标注的，大概率走芯片组。但这个方法需要用户自己挖规格书，电商页面的宣传图从不区分。
内存兼容性的灰色地带
第三次是内存。2023年我换了DDR5平台，买了套标称6000MHz的条子，XMP一开，开机黑屏。
查主板QVL（合格供应商列表），这套内存不在支持清单里。但QVL本身是个动态文档，更新滞后，而且只覆盖主流品牌的小部分型号。我买的条子来自一个二线厂，颗粒是海力士A-die，理论上兼容性不差。
手动调时序电压后能开机，但稳定性测试报错。最后降到5600MHz才稳，相当于花了6000MHz的钱，用了5600MHz的性能。
这里的关键认知是：内存频率不是主板标多少就能跑多少，而是CPU内存控制器、主板布线、内存颗粒三方博弈的结果。
Intel的"Gear 2"模式、AMD的"UCLK=MEMCLK/2"设计，都会在高频下增加延迟。有些主板为了冲高频数字，默认电压给得很激进，长期使用的稳定性存疑。
我后来养成了一个习惯：买内存前先搜主板型号+内存颗粒的实测帖，而不是看官方QVL。这个信息散落在论坛和B站视频里，需要用户自己拼凑。
BIOS的隐形税
比硬件参数更难评估的是BIOS。我经历过两次因为BIOS问题导致的折腾：一次是PBO（精准频率提升）设置保存后随机失效，一次是Resizable BAR开启后特定游戏闪退。
这两个问题都通过后续BIOS更新解决，但间隔了三个月和六个月。期间我只能关掉对应功能，或者手动规避。
主板厂商的BIOS更新频率差异巨大。华硕、微星的中高端板通常每月一更，某些二三线品牌一季度才动一次。更新内容也不透明，"提升系统稳定性"这种描述，根本不知道修了什么、有没有修你遇到的问题。
更麻烦的是，BIOS bug的复现需要特定条件。我的PBO问题只在冷启动时出现，重启正常，导致我很长时间以为是电源或散热的问题，排查方向完全错误。
这块没有捷径，只能看社区口碑。Reddit的r/buildapc、Chiphell的板块、B站的长期评测，都是信息来源。但这也意味着，买主板的时间成本被大幅推高——你得先成为半个专家，才能做出不后悔的决定。
我现在怎么看主板规格
经过这三次教训，我整理了一个优先级清单，按决策权重排序：
VRM散热 > PCIe通道分配 > 内存布线优化 > BIOS更新记录 > 后置I/O接口

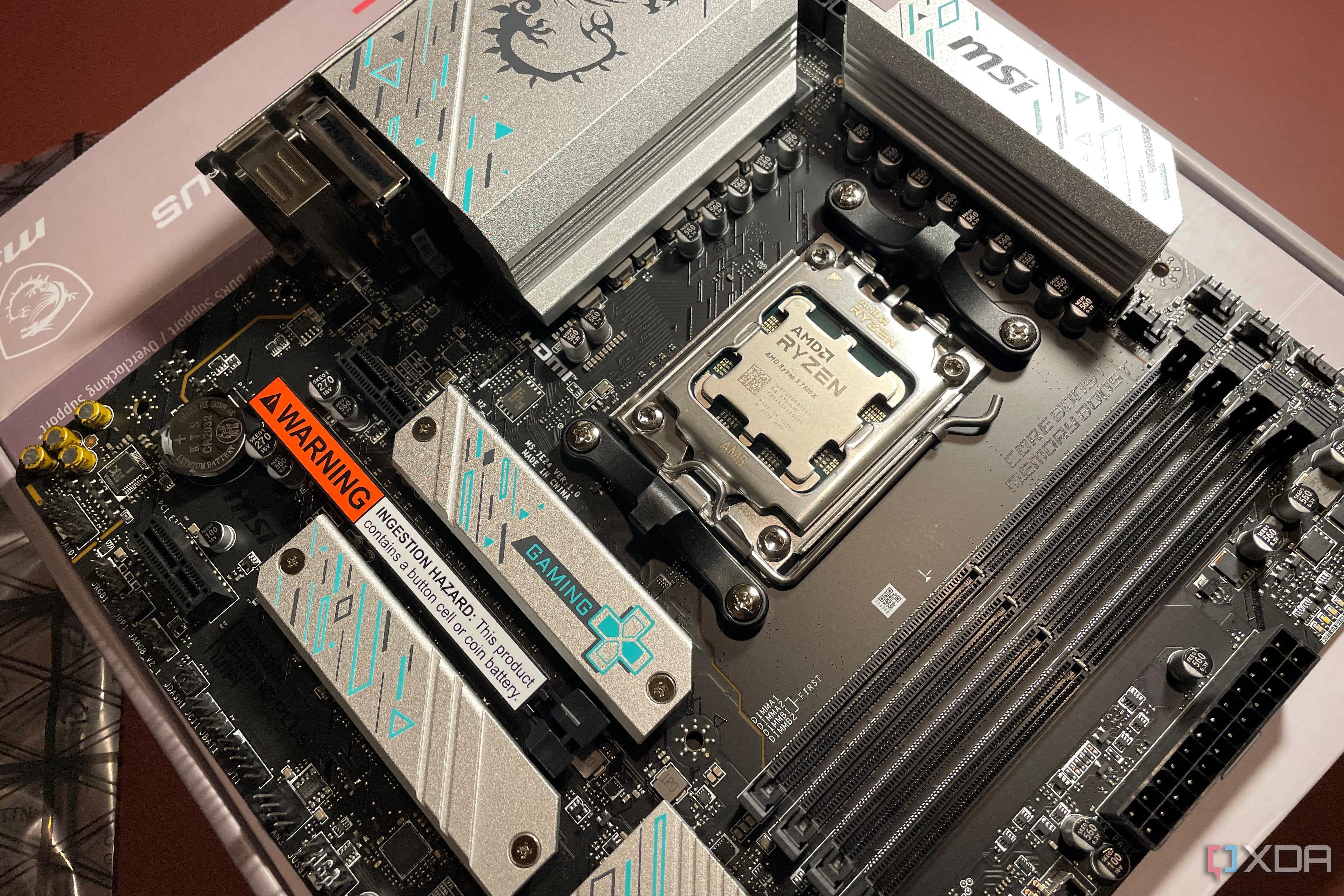

VRM散热看实拍图：散热片体积、热管有无、是否覆盖电感。规格书上的"XX相供电"可以刷数字，散热片做不了假。
PCIe通道看布局图：几个M.2槽，哪个直连CPU，显卡槽会不会被SSD占用带宽。ATX板型通常空间充裕，MATX和ITX的取舍更激进，需要格外注意。
内存布线看层数：6层PCB是底线，8层更稳。这个参数厂商很少主动提，但ITX板型为了压缩厚度，经常在这方面缩水。
BIOS更新记录去官网翻Release Note，看更新频率和修复内容。如果最近半年只有"更新CPU微码"这种条目，说明团队投入有限。
后置I/O反而排在最后。USB口数量、2.5G网口、Wi-Fi 6E这些，宣传页写得最清楚，也最容易对比。真正拉开体验的，是前面那些需要深挖的参数。
一个反直觉的事实：800元和1500元的主板，在日常使用中的差距，可能小于1500元和3000元的显卡。但主板的决策复杂度，却远高于显卡。
显卡看帧数测试就能排序，主板需要把十几个参数放在一起权衡，而且很多参数没有统一测试标准。VRM温度多少算高？内存信号完整性怎么量化？这些都没有答案。
我现在的做法是：确定CPU后，先圈定3-4款同芯片组的主板，然后去YouTube搜"型号+VRM thermal test"，看实测温度。再找有没有详细的PCIe通道分析帖，确认扩展性符合需求。最后翻一遍BIOS更新历史，排除明显维护不力的型号。
这个过程需要2-3小时，但比起买错主板后的折腾，这点时间划算得多。我的第一块问题主板用了两年才换，期间无数次怀疑是CPU、散热器、机箱风道的问题，排查成本远超主板本身的价格。
主板行业的信息不对称，某种程度上是结构性的。厂商有动力宣传易懂的参数（RGB灯效、装甲覆盖、接口数量），对影响体验但难解释的参数（VRM设计、PCB层数、信号完整性）则轻描淡写。用户侧没有简单工具可以快速对比，只能靠社区积累的经验拼凑。
这种局面短期内不会改变。DDR5还在普及期，PCIe 5.0的SSD刚上市，USB4的兼容性一团糟。每一代新接口都带来新的复杂度，而主板作为所有接口的交汇点，承受了最多的兼容压力。
我唯一确定的建议是：别把主板当成"能点亮就行"的配件。它的规格决定了你其他硬件能发挥几成功力，而这个隐藏成本，在付款时完全看不见。
