摩擦系数是材料表面重要的物理性能指标，直接关系到产品的使用安全性、稳定性与使用寿命。摩擦系数仪作为精准检测该指标的核心设备，广泛应用于包装、塑料、橡胶、纺织、医疗器械等多个行业。本文结合实操场景，详细阐述摩擦系数仪的测试方案、操作流程及典型应用，为行业内实操检测提供简洁实用的技术参考。
一、实验目的
1. 精准测定两种材料（或同一材料）表面之间的静摩擦系数、动摩擦系数，明确材料表面滑动性能；
2. 验证材料表面处理工艺（如涂层、打磨）对摩擦性能的影响，为产品工艺优化提供数据支撑；
3. 排查产品因摩擦系数异常导致的使用隐患（如包装易破损、零部件卡滞），保障产品质量；
4. 对比不同批次、不同规格材料的摩擦性能差异，满足生产质量控制与验收需求。
二、试验依据与准备
（一）试验依据
参照国家及行业标准执行，核心依据包括：GB/T 10006-1988《塑料薄膜和薄片摩擦系数测定方法》、GB/T 2790-1995《胶粘剂 180°剥离强度试验方法》、ISO 8295-1995《塑料薄膜和薄片 摩擦系数的测定》，确保测试过程标准化、数据具有可比性。
（二）试验准备
1. 设备准备：检查摩擦系数仪性能，确保主机运行正常，力值传感器校准合格，平台平整无杂物，传动部件无卡顿；
4. 人员准备：操作人员需熟悉设备操作规程，掌握标准测试流程，佩戴手套，避免手部汗液、油污污染样品。
三、实验条件
1. 环境条件：室温（23±2）℃，相对湿度（50±5）%，测试前将样品与设备置于该环境中静置24h，确保样品与环境温度、湿度一致；
2. 加载条件：根据样品类型设定加载重量（常用200g、500g），确保加载均匀，无偏斜；
3. 测试速度：常规测试速度为100mm/min，特殊材料（如柔性包装、橡胶）可根据标准调整为50mm/min或200mm/min；
4. 接触条件：样品接触面积需符合标准要求，接触表面无压力集中，测试过程中样品无滑动、无偏移。
四、试验步骤
1. 设备开机：打开摩擦系数仪电源，启动主机，进入测试界面，完成设备自检，校准力值与速度参数；
2. 样品安装：用镊子将下层样品平铺在设备测试平台上，抚平褶皱，确保样品固定牢固；将上层样品固定在设备的摩擦滑块上，使上下样品接触面对齐，无错位；
3. 参数设定：在设备界面输入测试速度、加载重量、测试行程等参数，确认无误后保存设置；
4. 开始测试：点击“开始测试”，设备带动摩擦滑块匀速滑动，系统自动采集静摩擦系数（启动瞬间的最大力对应的系数）、动摩擦系数（匀速滑动过程中的平均系数），并实时显示数据；
5. 重复测试：同一组样品重复测试3次，每次测试后清洁样品接触表面，更换样品位置，避免接触疲劳影响数据；
6. 试验结束：测试完成后，关闭设备电源，整理样品与辅助工具，记录测试数据，清理测试平台。
五、实验数据与分析
（一）数据记录

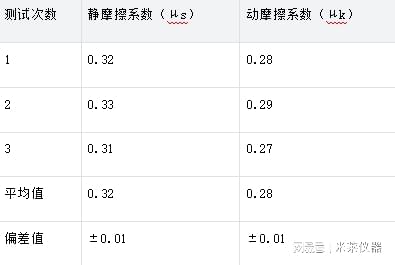

将3次重复测试的静摩擦系数（μs）、动摩擦系数（μk）记录于表格，计算平均值与偏差值，示例如下（以塑料薄膜为例）：
（二）数据分析
1. 偏差分析：本次测试偏差值≤±0.01，说明测试数据重复性好，设备精度符合要求，测试结果可靠；
2. 性能分析：该塑料薄膜的静摩擦系数为0.32，动摩擦系数为0.28，属于中等摩擦水平，满足包装材料“易开封、不卡顿”的使用要求；
3. 异常排查：若出现数据偏差过大（如偏差＞±0.05），需检查样品表面是否清洁、设备是否校准、加载是否均匀，重新测试并验证数据。
六、实验结果
本次试验通过摩擦系数仪实操测试，成功测定了待测试材料的静摩擦系数平均值为0.32，动摩擦系数平均值为0.28，测试数据重复性良好，无异常偏差。结合标准要求，判定该材料的摩擦性能符合相关行业标准，可满足后续生产及使用需求；若测试数据不符合标准，则需反馈至生产环节，优化材料配方或表面处理工艺。
七、应用价值
1. 工业生产领域：用于塑料、橡胶、纺织等产品的质量控制，确保产品摩擦性能达标，避免因摩擦系数过高导致的卡滞、磨损，或过低导致的滑动失控；
2. 包装行业：检测包装薄膜、铝箔等材料的摩擦系数，优化包装设计，确保包装易开封、运输过程中无滑动，保障产品运输安全；
3. 医疗器械领域：检测医用导管、敷料等产品的表面摩擦系数，确保产品使用时顺滑无卡顿，提升患者使用体验，保障医疗安全；
4. 科研与工艺优化：为材料表面改性、工艺改进提供精准数据支撑，助力研发高性能、符合特定场景需求的材料，推动行业技术升级。
综上，摩擦系数仪的标准化实操测试，是保障产品质量、优化生产工艺、推动行业发展的重要手段，其测试方案的规范性与数据的准确性，直接决定了应用价值的发挥。
热门跟贴
