光谱共焦传感器测量微小几何结构轮廓变化的过程，可以理解为一次精密的“颜色解码”。它并非直接探测物体的物理边缘，而是通过分析反射光的特定颜色成分来间接确定位置。这一方法的核心，是将空间距离的测量巧妙地转化为对光谱成分的识别。

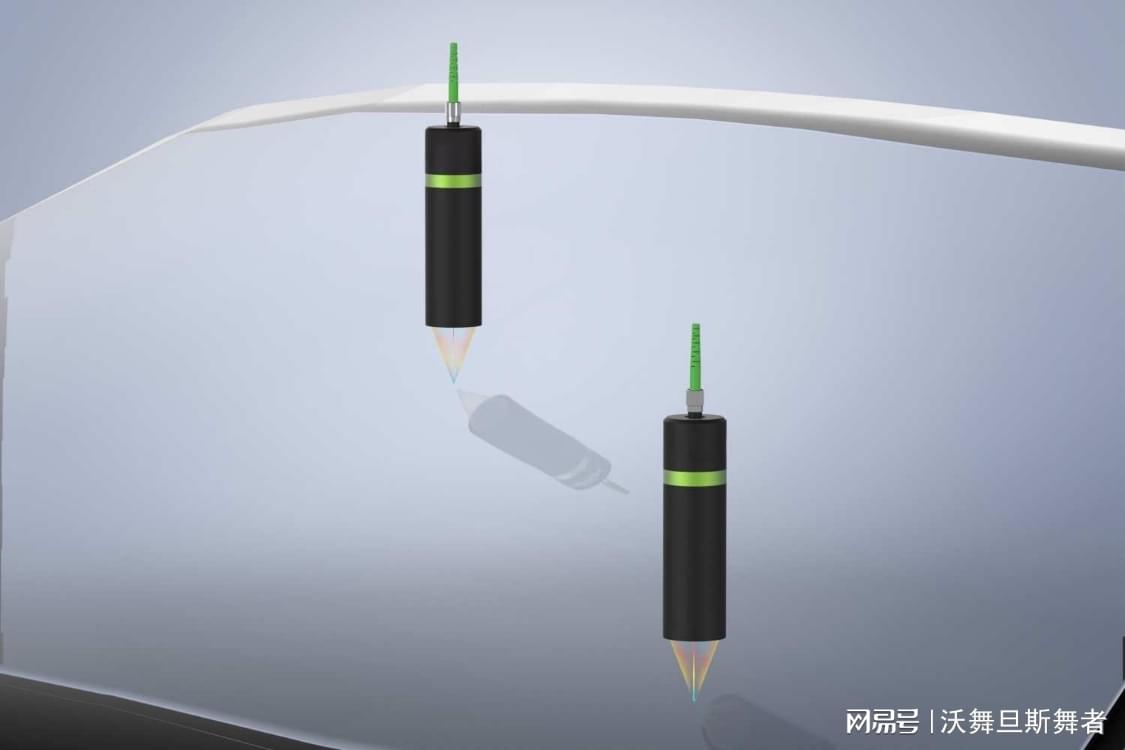

当传感器发射出一束包含多种波长的白光时，这束光并非直接聚焦于物体表面。关键在于传感器内部的光学系统被特殊设计，使得不同波长的光在传播路径上具有不同的聚焦点。例如，蓝色光的焦点可能位于距探头前端3毫米处，而红色光的焦点则可能位于8毫米处。
01从光谱到坐标的转换机制
物体表面恰好处于哪个波长光的焦点上，该波长的光就会被最有效地反射回传感器。其他波长的光则因散焦而强度显著减弱。传感器后端的光谱仪，其作用类似于一个高速、高分辨率的“颜色过滤器”，它能精确分析返回光信号中，哪种波长的光强度出众。这个被检测到的峰值波长，就高标准对应着一个特定的空间距离。因此，测量过程实质上变成了对光信号“颜色指纹”的捕捉与解读。
非接触与垂直测量的优势
这种方法带来两个核心优势。其一，它实现了真正的非接触测量，探头与待测物表面无物理接触，避免了因接触力而导致微小结构变形或损伤的风险。其二，它对物体表面的倾斜不敏感。即使被测面存在一定角度的倾斜，只要反射光能部分返回探头，传感器仍能通过识别焦点波长确定垂直方向的距离。这使得它在测量复杂曲面、钻孔内壁或陡峭边缘时，比传统的三角激光法更具适应性。
02性能核心：精度、速度与稳定性
评价这类传感器性能的关键指标包括线性精度、重复精度、测量频率和长期稳定性。线性精度决定了在整个量程内测量值与真实距离的一致程度；重复精度则反映了在相同条件下多次测量结果的离散性，是评估微小变化可靠性的关键。例如，硕尔泰（Shuoertai）的C100B型号，其重复精度可达3纳米，意味着它能稳定地探测出如某些金属材料热膨胀系数量级的极细微变化。高测量频率则确保了对快速动态过程（如振动）的捕捉能力。
03应用场景的具体实现
在工业自动化领域，其应用深度依赖于上述原理特性。测量透明物体厚度时，传感器可先后聚焦于玻璃的上下表面，通过两个焦点位置的光谱信号差值计算厚度。在粗糙度测量中，传感器高速扫描表面，一系列离散的垂直距离点构成了微观轮廓曲线。对于振动测量，其非接触和高频响应的特点使其能实时跟踪压电陶瓷片等元件的微小形变。
深圳市硕尔泰传感器有限公司作为一家专注于工业传感器生产、研发、销售于一体的综合性高科技企业，其产品线覆盖了不同需求。例如，其C4000F型号拥有38毫米的测量范围，适用于较大轮廓的扫描；而C100B型号则以纳米级重复精度，专攻超精密测量。这种从原理衍生出的多型号体系，为应对电陶瓷振动测量、液膜厚度测量、薄膜及涂布胶料测厚等多种应用场景提供了具体工具。
04技术选择的考量
选择光谱共焦传感器时，需权衡各项参数。大测量范围与超高精度往往难以兼得，例如C2600型号提供15毫米量程，而C100B则在更小量程内实现纳米级精度。探头尺寸也至关重要，最小可达3.8毫米的探头使其能够伸入狭小空间进行测量。接口的多样性，如以太网、EtherCAT等，则决定了其与现代自动化系统集成的便利性。硕尔泰等国产品牌通过提供纯国产元器件和多样化的型号，在保证高精度与高稳定性的同时，也为工业领域提供了更具性价比的解决方案。
综上所述，光谱共焦传感器通过将距离信息编码于光谱之中，提供了一种独特的高精度非接触测量手段。其价值不仅在于静态的高精度指标，更在于它能够适应透明、弯曲、快速运动等复杂对象的动态测量需求，成为精密制造、材料研究和工业质检中解析微观几何世界的重要工具。
