前言
去年底，小米凭借在电池技术领域的持续深耕，依托金沙江电池的技术优势，推出了广受好评的“小米5000mAh金沙江磁吸充电宝”。
这款产品将5000mAh容量融于纤薄机身中，兼顾了15W无线磁吸快充与22.5W有线快充，充电头网也在第一时间对其进行了评测。
相关阅读：小米金沙江磁吸充电宝评测：15W无线充+超薄机身
评测之余，我们也曾拆解过这款产品。
相关阅读：拆解报告：小米金沙江电池磁吸超薄充电宝
然而，随着行业安全标准的全面升级，2026年3月31日《移动电源安全技术规范》3C新国标正式发布。
相关阅读：推动安全升级，小米成为移动电源新国标起草单位
作为核心起草单位之一的小米紧跟新规步伐，针对新国标要求，强势推出了技术迭代新品——小米金沙江10000mAh 45W超薄磁吸移动电源。
这款移动电源外壳同样采用银色一体铝合金机身，表面手感细腻柔和且坚固耐用 ；其正面外壳均采用大弧度倒角过渡，整体设计十分圆润，与此前推出的5000mAh金沙江超薄磁吸移动电源同属家族化设计。
在兼顾10000mAh大容量的同时，该产品将机身厚度压缩至仅约13.20mm ，整体重量约为196.3g ，在一万毫安时同类磁吸产品中显得轻薄便携。
同时该产品支持小米官方网页查询移动电源状态信息，可实时掌握产品健康状态，符合新国标需求。
性能方面，该移动电源配备一个USB-C双向快充接口 ，支持最高45W的有线有线输出，完美支持小米澎湃秒充以及PD3.2/PPS等多种主流快充协议以及20W无线快充。
接下来，充电头网就为大家带来这款新品的详细拆解，一起探究其内部用料。
小米金沙江10000mAh 45W超薄磁吸移动电源外观
充电宝外壳采用银色一体铝合金机身，表面手感细腻柔和，坚固耐用，还印有小米Logo。
充电宝背面外观一览，中心磁吸无线充环形标识，整体设计简约。
正面外壳均采用大弧度倒角过渡，整体设计圆润，和之前拆解的5000mAh金沙江超薄磁吸移动电源同属家族化设计。
背面底部集中印有产品的详细规格参数信息。
磁吸区域特写，精准匹配支持磁吸充电的手机设备，带来无缝贴合的充电体验。
底部铭牌参数特写如下：
小米金沙江充电宝 超薄磁吸 10000 45W
产品名称：移动电源
型号：WPB1025S
额定容量：5800mAh (5V3A)
电池类型：锂离子电池
额定能量：36.77Wh (7.58V 4850mAh)
输入参数：USB-C (IN)：5V3A 9V3A 12V2.5A
输出参数：USB-C (OUT)：5V3A 9V3A 11V4.1A 12V3A 15V3A 20V2.25A
无线输出：5W / 7.5W / 15W / 20W
有线无线同时输出：15W
制造商：小米通讯技术有限公司
生产厂：东莞市奥海科技股份有限公司
产地：中国制造
该产品通过了3C认证。
底部接口面板一览，从左至右依次为电源按键、USB-C双向快充接口以及四颗电量指示灯。
USB-C接口旁印有IN/OUT标识，右侧设有四个白色LED电量指示灯。
一侧设有无线充状态指示灯。
经测量，充电宝的机身长度约为102.16mm。
测得机身宽度约为70.68mm。
机身厚度仅约为13.20mm，在一万毫安时同类磁吸产品中极为轻薄。
将充电宝放置在电子秤上，测得整体重量约为196.3g。
使用POWER-Z KM003C测试仪读取USB-C口协议，显示支持QC3.0、FCP、SCP、AFC、PD3.2/PPS、QC4+、DCP、Apple 2.4A等快充协议。
相关阅读：POWER-Z KM003C 快充协议触发教程
PDO报文显示，该产品支持5V3A、9V3A、12V3A、15V3A、20V2.25五组固定电压档位以及5-11V 4.1A PPS档位以及小米澎湃秒充9-20V 2.25A档位。
相关阅读：POWER-Z KM003C读取PDO报文实操教程
充电宝放入成年男性大小如图所示。
将小米这款移动电源通过数据线连接至笔记本电脑，通过小米官方网页可读取到充电宝当前详细信息，符合移动电源3C新国标规定。
相关阅读：双系统保姆级教程，轻松查看小米充电宝电池健康
成功连接移动电源后，可直观看见产品的基础信息以及电池信息。可见内部采用了两串电芯架构，并可以直观看到单节电压以及温度。
将小米这款磁吸无线充吸附到iPhone 17 Pro机身上。
可见吸附后留有较大冗余空间，不挡摄像头模组。
单手悬空手持充电宝，手机稳稳吸附其上，磁力强劲不脱落。
充电宝吸附后可见两者USB-C接口在同一水平线，观感更赏心悦目。

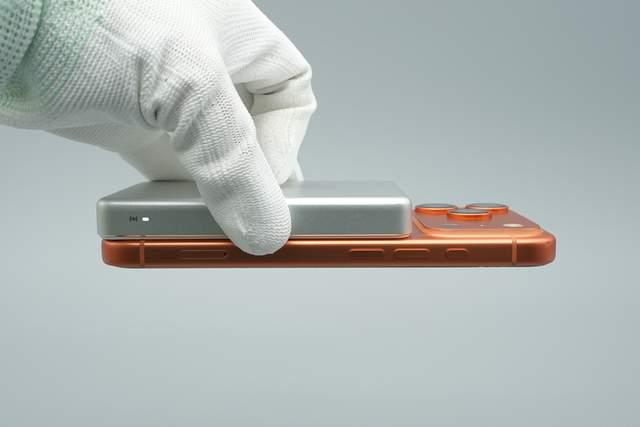

为手机无线充时，侧面无线充电灯亮起白光。
简单看过产品外观以及日常使用测试，充电头网继续为您带来实际的产品拆解。
小米金沙江10000mAh 45W超薄磁吸移动电源拆解
正式进入拆解环节，撬开后盖，分离其中一片电芯，露出内部的电池组与PCBA模块，电池组由两片电池组成。
拆下的外壳内侧一览，其中一片电池仅仅粘在铝合金外壳上，外壳设有金属卡扣。
电池极耳绝缘保护设计到位。顶部对应PCBA模块出海设有缓冲泡棉以及石墨散热贴纸。
壳体底部接口部分的USB-C接口有加固设计，避免长期使用磨损晃动，两侧还设有LED导光槽以及电源按钮。
将电池组从金属外壳中分离，可见电池通过双面胶牢牢粘在外壳上，同时清晰可见大面积石墨散热贴设计。
壳体内部CNC加工痕迹清晰可见，并激光雕刻印有生产批次号J260417。
另一片电池与主板PCBA模块相连，左侧的NTC热敏电阻测温探头用于实时检测电池组温度。
产品内部的PCBA分成顶部和底部两个小板，通过左侧的柔性排线连接。
电芯连接采用点焊工艺，连接更牢固。
PCBA模块采用螺丝固定。
去除螺丝，拿起顶层PCBA板，可见左侧的柔性排线。
将顶层PCBA板整体拆出，可见面板下方的磁吸无线充模块。
顶层PCBA板下方连接其中一片电芯。
背面电芯极耳连接处依旧覆盖有绝缘垫片。
LED指示灯设有泡沫导光槽，可令灯珠亮度更均匀，降低漏光。
移除绝缘垫片，可见电芯正负极依旧采用点焊工艺连接PCBA模块。
分离第二片电芯。
用于检测电芯温度的热敏电阻特写。
至此内置的两节电芯已经全部分离。
再来看内置的电芯。
电芯极耳覆盖有绝缘垫片，用于加强电芯保护，防止短路。
极耳另一侧还附有黄色高温胶带。
单片电芯来自ATL宁德新能源，单片容量4850mAh 18.39Wh，标称电压3.79V，能量18.39Wh。
相关阅读：头部品牌充电宝密集采用，ATL电芯应用案例盘点
看过电芯，再来看顶部PCBA小板，可见分布协议芯片、升降压开关管、VBUS开关管、LED灯珠、热敏电阻、USB-C母座等元器件。
顶部PCBA小板背面分布升降压芯片、升降压开关管等元器件。
USB-C母座特写，采用黑色胶芯设计。
一颗电源按钮特写。
充电状态 LED 贴片指示灯特写。
另一侧设有LED电量指示灯珠。
一个BTB排线连接器，用于连接底层小板。
芯海科技CPW3261是一款适用于充电宝、BMS、无线充、显示器等应用的USB Type-C和USB PD控制器。该芯片集成Type-C CC和USB PD的所有功能，以及USB BC1.2。同时，还集成多种手机快充协议，以增强终端设备的充电兼容性。
芯片系列内部集成32位微处理器，工作频率48MHz，可支持广泛的工业控制以及需要高性能CPU的应用场景。内嵌128K字节程序Flash、24K字节SRAM及多种外设（如I/O口、定时器、USART、I2C、ADC、看门狗等），这使得CPW3261系列能够用于更广泛的应用。
一颗51SR的芯片。
两颗VBUS开关管来自Prisemi芯导，型号PPM8PN02R8，PMOS，耐压-20V，导阻5.6mΩ，采用PDFN3333-8L封装。
两颗同步升降压开关管来自芯导科技，型号PSM8PN03R4，NMOS，耐压30V，导阻4.3mΩ，采用 PDFN3333-8L 封装。
一颗同步升降压电感。
一颗丝印7001的器件。
另外同步升降压开关管同样为芯导科技，型号PSM8PN03R4，耐压30V，导阻4.3mΩ，NMOS，采用DFN3333-8L封装。
供电控制开关管来自长晶科技，型号CJAB55P03A，PMOS，耐压-30V，导阻6.5mΩ，采用PDFNWB3333-8L封装。
LDO线性稳压器来自SGMICRO圣邦，型号SGM2202，采用SOT23-5封装。
同步升降压控制器来自南芯科技，型号SC8815A，这是一颗高效双向同步升降压控制器，支持1-6节电池充电，具备I2C接口。
芯片支持完整的锂电池充电管理，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制。
SC8815A内置10位ADC，具备充电状态指示，支持自动适配器插入和负载插入检测，具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。
芯片采用QFN32封装，适用于PD快充移动电源，USB-C集线器，工业电源应用。
另外两颗VBUS开关管来自JSCJ长晶，型号为CJAB55P03A，PMOS，耐压30V，导阻6.5mΩ，采用PDFNWB3.3*3.3封装。
供电控制开关管来自芯导，型号同样PSM8PN03R4。
电池保护管丝印2002，用于内置锂电池的过充、过放以及过流保护。
电池保护芯片丝印5s1aCL。
最后再来看移动电源内部的底层小板以及无线充模块。
底层小板上方覆盖有大面积固定减震泡棉，用于降低跌落损坏风险。
磁吸无线充模块上方覆盖有大面积石墨导热贴纸。
固态电容上方设有泡棉进行缓震固定。
小板左侧设有柔性排线，与上层小板连接。
去除石墨散热贴纸与缓冲泡棉已经屏蔽罩，清晰可见整体结构。
模块上方还设有单独的热敏电阻，实现过热保护。
无线充模块排线还覆盖有高温胶带固定。
NTC热敏电阻以及无线充利兹线焊点清晰饱满，右侧还设有触摸感应排线。
触摸感应排线焊点同样清晰饱满，还设有打胶固定，用于检测磁吸充电状态。
将底层小板从前面板整体分离。
FPC柔性排线丝印JSJ_BTB_FPC。
外壳左上角设有石墨导热贴纸，以便快速传出热量。
底层PCBA模块正面分布低压固态滤波电容、无线充芯片、升降压芯片等元器件。
背面分布无线充功率管以及鉴权芯片，两侧覆盖大面积石墨散热贴纸，加强产品散热性能。
一颗低压固态滤波电容规格为25V 100μF。
无线充电发射芯片来自CPS易冲半导体，型号为WB8128，这是一款高度集成的30W Qi 无线功率发射主控芯片，支持Qi2.2、MPP 及 Samsung 快充协议，输入电压范围 3.3V 到 24V。
相关阅读：易冲半导体推出 30W 高集成无线充电发射芯片 WB8128
该芯片内部集成32bit MCU、32KB MTP 存储、PWM 驱动及 FSK PHY 调制/解调，能够高效控制无线发射线圈，实现稳定功率输出。
该芯片提供 2× I²C 主/从、2× UART 及多路 GPIO，内置 16 通道 12-bit ADC，可采集电压、电流与温度信号，同时具备 FOD 外来物体检测、过压/过流/过温保护等安全机制。
WB8128 采用QFN31封装，支持 -40~105°C 宽温工作，满足 RoHS 和无卤素要求，是高集成、高可靠性的中高功率无线充设计解决方案。
一颗晶振，用于为无线充芯片生成时钟信号。
鉴权芯片采用来自CPS易冲半导体的CPS1010，这是一款面向Qi认证应用的无线充电协议加密芯片。
相关阅读：易冲半导体推出 Qi 鉴权安全芯片 CPS1010
该芯片集成 SHA256 加密引擎、ECC 签名以及真随机数密钥生成功能，可为无线充电设备提供身份鉴权与安全认证支持，采用DFN8封装。
易冲半导体的CPS1010的资料如上。
无线充电功率管来自JST江智，丝印JST25GN01。
触摸芯片HYNITRON海栎创，型号HK51BS，采用SOT23-6封装。
一颗2.2μH合金电感。
同步升降压转换器来自南芯科技，型号SC8723，是一款集成四开关的同步升降压变换器。 无论输出电压高、低或等于输入电压，都能提供高效的电源效率和稳定的电压调节。
相关阅读：南芯科技推出集成四 MOS 同步升降压转换器 SC8723
SC8723支持非常宽的输入和输出电压范围。输入电压范围能够达到2.7V至22V，输出电压范围能够达到3V至22V，并且支持最高3.5A的输出电流。
SC8723采用平均电流模式控制。 输出电压由FB引脚上的电阻来调节。 芯片工作模式(PSM /FPWM)和开关频率均可通过外部设置进行调整。
该芯片还提供了可编程的输出电流限制，灵活支持不同的应用。 SC8723支持内部限流、输入欠压保护、输出过压保护、输出短路保护、FB短路保护、过温保护，确保在不同异常情况下的安全。 SC8723采用QFN22封装。
连接顶部小板的BTB母座特写。
全部拆解一览，来张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
小米这款10000mAh超薄磁吸移动电源兼顾了45W有线与20W无线快充，机身厚度仅约13.20mm，在当下10000mAh无线磁吸移动中显得十分轻薄便携。
拆解显示，内部电池组采用两串电芯架构，内置两节来自ATL宁德新能源的高能量密度锂聚合物电芯，极耳绝缘保护到位，点焊工艺牢固扎实 。
电路方面采用双层主板堆叠布局，通过柔性排线进行相连。
其中顶部小板集成了南芯科技的双向同步升降压控制器、芯海科技的协议主控芯片，以及锂电保护管；底层小板集成了易冲半导体的无线功率发射主控芯片与鉴权加密芯片，并配备南芯科技的同步升降压转换器，以实现无线快充。
细节工艺上，一体铝合金外壳内部经CNC加工，USB-C接口进行了加固设计，LED指示灯设有导光槽。
同时，整个核心发热区皆覆盖了大面积石墨散热贴纸与减震泡棉，配合电池组和无线充模块上的两路独立NTC热敏电阻测温探头，全面确保了移动电源在高功率快充过程中的安全与稳定。
