前言
近期，HuntKey航嘉旗下重火力 AX850P 三叉戟电脑电源迎来重大硬件升级，前级 PFC 升压电路采用第三代半导体氮化镓功率器替代硅MOS方案，大幅降低 PFC 升压环节导通与开关损耗，实现最高 92% 转换效率，成为面向发烧 DIY 玩家、轻度 AI 主机打造的新一代高性能 850W 供电方案。
在氮化镓核心硬件之外，这款产品还完整遵循最新 ATX3.1 供电规范，原生搭载 PCIe5.0 高功率显卡供电接口，单路 +12V 输出拉满 70.8A、849.6W 大功率输出，完美适配40/50 系旗舰显卡瞬时峰值功耗需求。
针对高端装机用户的实际使用痛点，航嘉在产品线材、散热、静音、安全防护等层面的细节设计也是十分讲究，同时还为用户提供7年超长质保。下面就让我们一起来详细了解这款产品。
航嘉850W ATX3.1氮化镓电源开箱
包装盒顶部设计有HuntKey航嘉品牌、电源外观、名称、80PLUS白金认证标识以及GaN氮化镓技术、ATX3.1等卖点，核心参数卖点一目了然。
底部印有电源十大卖点、规格参数表以及商家相关信息。
包装内模组线一览，还附有说明书、扎带和理线梳。
蟒纹模组线采用PVC压纹工艺，更软更好走线，装机更美观。
高纯度镀锡铜模组线符合UL标准，搭配耐高电流磷青铜端子，安全可靠，稳定输出。
航嘉重火力AX850P白金牌氮化镓电源整体外观无大的变化，拥有黑、白两款经典配色。
机身顶部固定双滚珠风扇，支持温控低噪。
机身侧面贴有电源铭牌
电源型号：HK950-56PP
交流输入：100-240V~，50-60Hz，10-5A
直流输出：+12V ⎓ 70.8A，+5V ⎓ 25A，+3.3V ⎓ 25A，-12V ⎓ 0.5A，+5VSB ⎓ 2.5A
额定功率：850W
制造商：深圳市航嘉驰源电气股份有限公司
电源通过了CCC认证以及中国ROHS标准。
输入端设有品字供电接口和电源开关。
另一端设有两排模组端子，上排分别为CPU、8Pin GPU以及PCIe5.0供电插座，下排为硬盘、主板供电插座。
实测电源机身长度为150.3mm。
宽度为150.1mm。
高度为86.11mm。
另外测得电源重量约为1395g。
航嘉850W ATX3.1氮化镓电源拆解
看完了航嘉重火力AX850P ATX3.1白金牌氮化镓电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。
拆掉螺丝将电源外壳拆开，电源内部采用3D立体散热设计，气流风道顺畅，可有效将整机热量排出。
散热风扇通过插接件连接PCBA模块，组装方便。
风扇来自悦伦，型号D12BH-12，规格为12V0.6A。
将PCBA模块取出，底部与侧边设有麦拉片绝缘。
电源将导热泥贴合MOS传递热量，将整个机壳化身超大散热片，实现更好散热。
连接供电接口与PCBA模块的导线设有磁环抑制干扰。
安规X2电容缠绕胶带绝缘以及打胶固定，焊脚套有绝缘管。
此外还焊接有Y电容，来自南方宏明，料号E102M。
另一颗Y电容特写。
PCBA模块正面左上角为交流输入端，设有保险丝、Y电容、共模电感、安规X2电容、继电器、热敏电阻。散热片上固定有整流桥、PFC开关管、PFC整流管和LLC开关管。右侧还设有薄膜滤波电容、PFC升压电感、高压滤波电解电容、谐振电容以及谐振电感。
下方焊接模组小板，中心区域设有主控芯片、变压器、待机电源芯片，待机电源变压器。左侧设有滤波电容和3.3V/5V同步降压电路。
主板背面大电流走线露铜加锡，并焊接铜片增强载流。
输入端保险丝来自华德电子，规格为10A250V。
蓝色Y电容料号AB102M。
共模电感采用漆包线绕制，底部设有电木板绝缘。之间的一颗安规X2电容来自Carli凯励。
安规X2电容容量0.22μF。
继电器以及NTC热敏电阻打胶处理。
NTC热敏电阻来自久尹，型号15S070L，用于抑制上电的浪涌电流。
散热片两侧各设有一颗整流桥，并使用螺丝进行固定

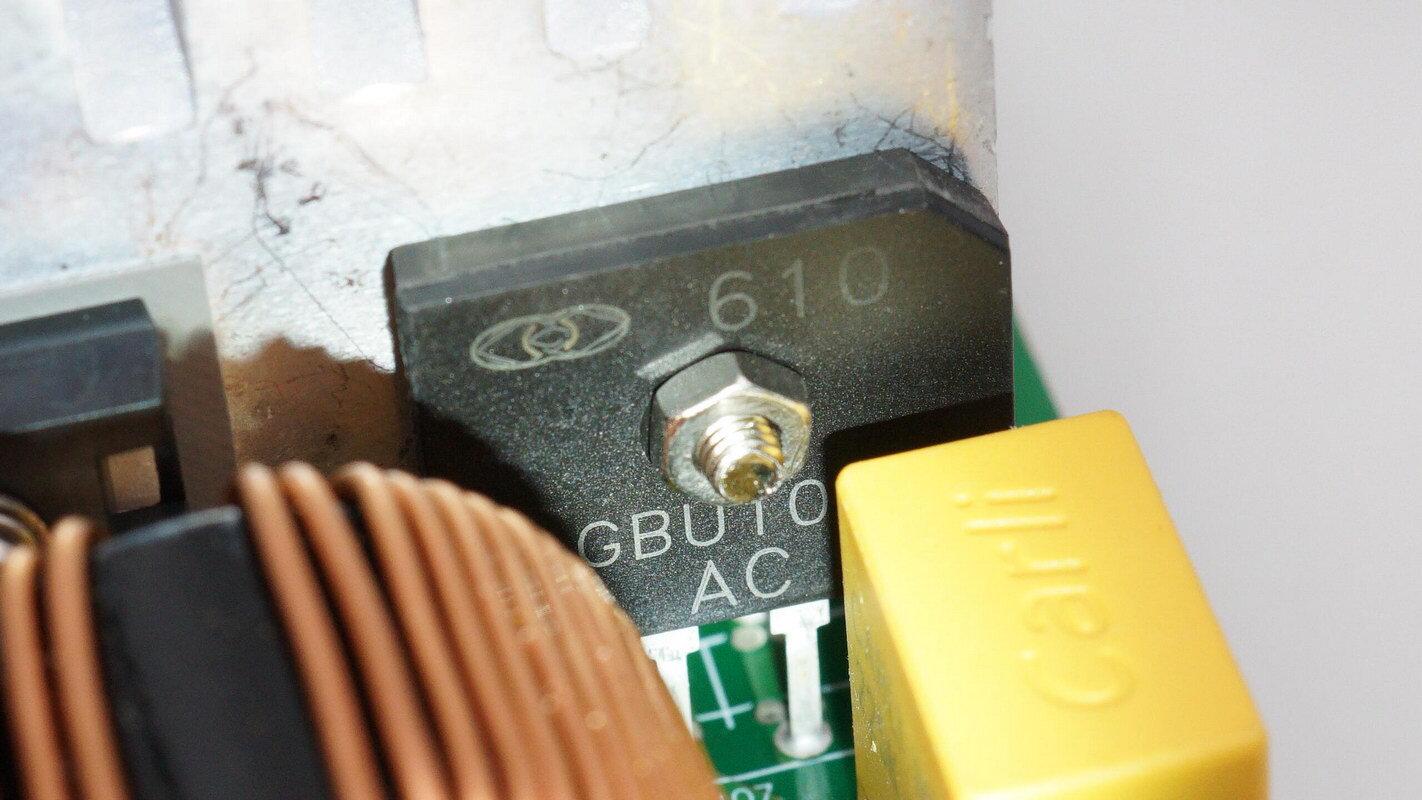

整流桥来自海湾电子，型号GBU10K，规格为800V 10A，采用GBU封装。
薄膜滤波电容来自凯励，规格为2.2μF450V。
电源主控芯片来自恩智浦，丝印HKP6288AT，是一款PFC+LLC二合一控制器，内部集成PFC控制器和LLC控制器，并集成驱动器，采用SO16封装。
为主控芯片供电的滤波电容来自艾华，规格为50V22μF。
PFC 开关管来自英诺赛科，型号ISG6122ATD，SolidGaN合封芯片，内部集成高性能增强型氮化镓开关管，连续额定耐压650V，导阻27mΩ，瞬态耐压达800V，最高工作开关频率可达 2MHz。
芯片内置高精度LDO栅极钳位电路，支持10–24V驱动电压，集成米勒钳位，有效抑制高速开关误开通；可外接独立开通 / 关断电阻灵活调节开关斜率，同步优化EMI与转换效率；自带20ns输入消抖滤波、最小100ns输出导通脉宽，零反向恢复电荷，支持多器件并联应用，
ISG6122ATD适用于大功率开关电源，AC-DC、DC-DC、DC-AC变换器，图腾柱PFC、LLC谐振变换器、半桥和全桥变换器，数据中心/AI服务器电源，空调、光伏逆变器、电机驱动，车载OBC与车载DC-DC转换器，采用TO-247-4L封装。
PFC升压电感采用漆包线绕制，底部设有电木板绝缘并打胶加固。
PFC整流管来自派恩杰，型号P3D06006T2，为碳化硅肖特基二极管，规格为650V 6A，采用TO-220-2封装，适用于PFC和开关电源等应用，可减少反向恢复损耗，并降低开关噪声，提升转换效率。
高压滤波电容来自nichicon尼吉康。
电容规格为560μF450V。
蓝色Y电容料号AB102M。
两颗LLC开关管料号相同，使用螺丝固定，器件与散热片之间设有导热垫。
LLC开关管来自Sanrise尚阳通，型号SRC60R075BS，超结NMOS管，耐压600V，导阻75mΩ，采用TO-220C封装。
谐振电容规格为0.1μF630V，左侧谐振电感采用利兹线绕制。
谐振电感特写。

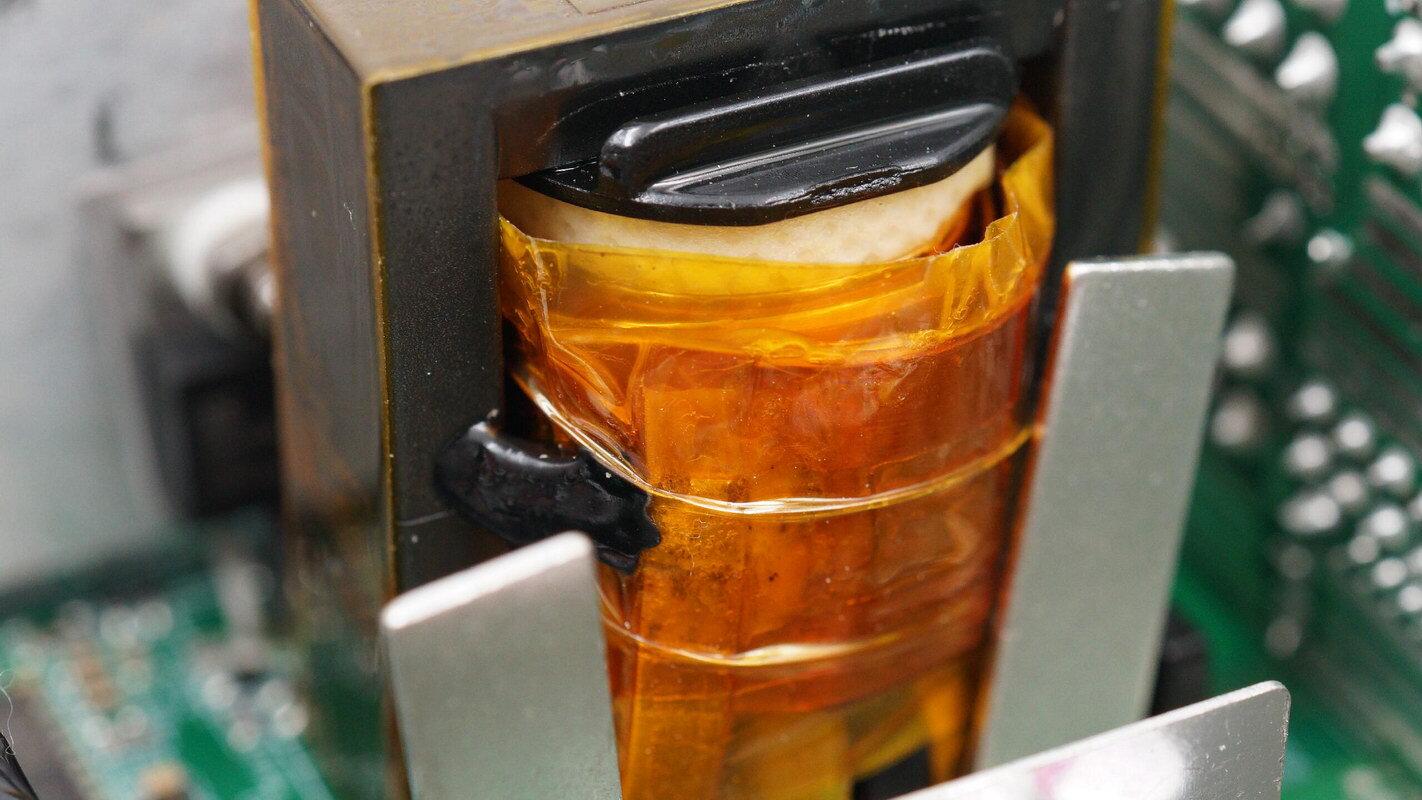

变压器磁芯严密缠绕胶带绝缘。
铜带式变压器为紫铜（导热率仅次于银）绕组缠绕，采用耐高温155°C LASSF设计，余量充足，不易损坏和腐蚀。
变压器所在区域背面焊接铜片增强载流。
待机电源芯片来自INFSitronix极创，型号IN2P380C，芯片内部集成650V耐压开关管，采用SOP-8封装。
待机电源变压器缠绕胶带绝缘。
亿光EL817光耦用于反馈控制。
另外两颗光耦型号相同。
管控芯片来自芯潭微，型号NDP5201KC，采用SOP-8封装。
同步整流控制器以及两侧共六颗同步整流管一览。
同步整流控制器来自恩智浦，型号TEA2095，是一颗双路同步整流控制器，内置两个驱动器，可以同时驱动两个同步整流管，并支持独立工作，适用于LLC谐振电源使用，采用SO8封装。
六颗同步整流管全部是采用华润微HGQ014N04B-G，NMOS，耐压40V，导阻1.1mΩ，适用于同步整流应用，采用PDFN5*6-8L封装。
电源输出侧一览，设有滤波固态电容，滤波电感，同步降压控制器，同步降压开关管和降压电感。
固态滤波电容来自万裕，为ULR系列固态电容，规格为16V680μF，共设有8颗。
固态滤波电容来自金山，为UGS系列铝聚合物电容，规格为2200μF16V。
固态滤波电容规格为6.3V1000μF，共设有6颗。
用于3.3V和5V的同步降压控制器来自茂达，型号APW7159C，是一颗双路同步降压控制器，芯片具备出色的输出电压调整率，集成软启动和专利的软关闭，内部集成自举二极管，支持输出过压，输出欠压和过热保护，采用SOP-20封装。
两组同步降压管分别对应两路输出。
四颗同步降压开关管全部是采用华润微HGQ022N03A，NMOS管，耐压30V，导阻1.6mΩ，采用PDFN5*6封装。
两颗3.3μH降压电感特写。
输出端设有模组小板，小板焊接铜片增强载流，并设有固态电容滤波。
同步降压转换器来自芯潭微，型号NDP2431KC，采用SOP-8封装。
16V330μF规格固态滤波电容采用万裕ULR系列，共6颗。
6.3V470μF规格的共计5颗。
万裕UER系列固态滤波电容规格为16V100μF，共计5颗。
小板焊接增强载流的铜片特写。
全部拆解一览，来张全家福。
服务器电源网拆解总结
最后附上航嘉重火力AX850P白金牌氮化镓电源的核心器件清单，方便大家查阅。
装机使用层面，航嘉重火力AX850P白金牌氮化镓电源全模组蟒纹软线材兼顾走线便捷性与导电安全性，原生 PCIe5.0 高功率显卡接口、充足 CPU、硬盘模组端子，支持多硬件拓展主机；100-240V 宽幅交流输入适配国内各类市电环境，850W 额定功率、单路 12V 满功率输出，覆盖高端游戏主机、入门 AI 创作主机、多硬盘工作站的供电需求。
拆解发现，电源整机核心拓扑维持成熟的主动 PFC+LLC 谐振 + DC-DC 架构，在不改动恩智浦HKP6288AT数字电源主方案的基础上，依托英诺赛科 SolidGaN ISG6122ATD 实现 PFC 电路定向升级，针对性解决损耗高、发热大的痛点，实现效率、温控两项核心性能提升，让电源更加高效、省电、安静。
此外高压侧采用尼吉康日系主电容，高低压全链路搭配多层固态滤波电容，搭配悦伦 12cm 智能温控风扇与 3D 立体风道、机身导热泥散热结构，从交流输入到多路直流输出形成一套完整高规格用料体系，整体设计用料可靠。
