脉冲袋式除尘器清灰装置：结构组成与工作原理深度解析
脉冲袋式除尘器作为现代工业粉尘治理领域的关键设备，其高效稳定的运行离不开科学合理的清灰装置。清灰装置作为脉冲袋式除尘器的核心部件，主要由脉冲阀、喷吹管、贮气包、诱导器以及控制仪等几部分协同构成，各部分相互配合，共同实现了对滤袋的有效清灰，保障了除尘器的持续高效工作。
清灰装置的结构组成
脉冲阀
脉冲阀是清灰装置的关键执行元件，它犹如一个精确的开关，控制着压缩空气的通断。其内部结构精密，通过膜片的运动来实现气路的切换。脉冲阀的一端与压缩空气包紧密相连，确保能够获取稳定且充足的气源；另一端则与喷吹管相接，将压缩空气准确无误地输送至喷吹管。脉冲阀背压室与控制阀相连，通过控制阀的开闭来调节背压室内的压力，进而控制膜片的动作，实现对喷吹过程的精确控制。
喷吹管
喷吹管是压缩空气的输送通道，其设计合理与否直接影响到清灰效果。喷吹管上均匀分布着多个小孔，每个小孔对应一个滤袋，确保压缩空气能够均匀地喷入各个滤袋内部。喷吹管的材质通常选用高强度、耐腐蚀的材料，以适应恶劣的工业环境，保证长期稳定运行。

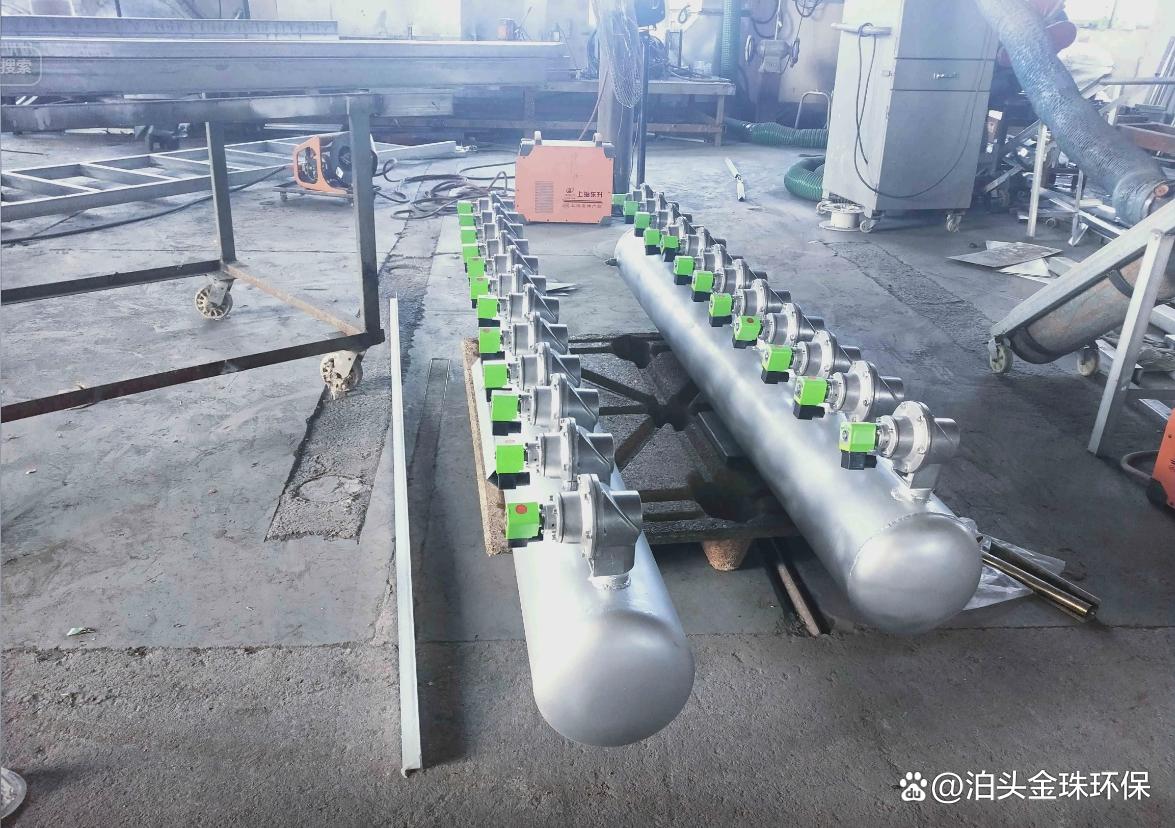

贮气包
贮气包是储存压缩空气的容器，它为清灰过程提供了稳定的气源保障。贮气包的容积设计需根据除尘器的规模和清灰频率进行合理计算，以确保在清灰过程中能够提供足够且持续的压缩空气。同时，贮气包上还设有安全阀、压力表等附件，用于监测和控制贮气包内的压力，确保设备的安全运行。
诱导器
诱导器一般采用文氏管结构，它是实现二次风诱导的关键部件。当高速气流从喷吹管喷出并经过文氏管诱导器时，根据文丘里效应，会在文氏管内部形成负压区，从而诱导周围数倍于一次风的空气进入滤袋，形成强大的气流冲击，实现高效清灰。
控制仪是清灰装置的“大脑”，它负责发出控制信号，精确控制脉冲阀的开启和关闭时间以及清灰周期。控制仪通常采用先进的微电脑控制技术，具有操作简便、控制精度高、可靠性好等优点。通过设置不同的参数，可以根据实际工况灵活调整清灰策略，以达到最佳的清灰效果和节能目的。
清灰装置的工作原理
待机状态
当脉冲控制仪无信号输出时，控制阀的排气口处于关闭状态。此时，脉冲阀背压室内的气体无法排出，压力保持较高水平，膜片两侧的压力平衡，脉冲阀喷口处于关闭状态，压缩空气被阻断在贮气包内，无法进入喷吹管，整个清灰装置处于待机状态，除尘器正常进行过滤工作。
清灰启动
当除尘器运行一段时间后，滤袋表面的粉尘积累到一定程度，需要进行清灰操作时，脉冲控制仪发出信号。控制阀接收到信号后，其排气口被迅速打开，脉冲阀背压室内的气体通过控制阀的排气口泄出，背压室内的压力急剧降低。此时，膜片两侧产生明显的压差，在压差的作用下，膜片发生位移，推动脉冲阀的阀芯动作，使脉冲阀喷吹口打开。
一次风喷吹
脉冲阀喷吹口打开后，贮气包内的高压压缩空气迅速通过脉冲阀进入喷吹管，并从喷吹管上的小孔高速喷出，形成一次风。一次风以极高的速度冲击滤袋，对滤袋表面的粉尘产生初步的振落作用。
二次风诱导与清灰
从喷吹管喷出的高速一次风在经过文氏管诱导器时，根据文丘里效应，在文氏管内部形成负压区。周围空气在负压的作用下被迅速诱导进入滤袋，形成数倍于一次风的二次风。一次风和二次风在滤袋内汇合，形成强大的瞬时正压气流，对滤袋进行全方位的冲击和振荡，使滤袋表面的粉尘层迅速脱落，落入下方的灰斗中，从而实现高效清灰的目的。
清灰结束
当脉冲控制仪设定的喷吹时间结束后，控制阀的排气口关闭，脉冲阀背压室内的压力逐渐恢复，膜片两侧的压差消失，膜片在复位弹簧的作用下回到初始位置，脉冲阀喷吹口关闭，一次风停止喷吹，本次清灰过程结束。随后，除尘器继续进行过滤工作，等待下一次清灰信号的到来。
综上所述，脉冲袋式除尘器的清灰装置通过各部件的精密配合和科学的工作原理，实现了对滤袋的高效、彻底清灰，为除尘器的稳定运行和高效除尘提供了有力保障。在实际应用中，合理设计和优化清灰装置的结构参数以及控制策略，对于提高除尘器的性能和降低运行成本具有重要意义。
