来源：市场资讯
（来源：链塑网）
双螺杆挤出机是改性生产线的核心设备。产量上不去、质量不稳定，很多时候问题就出在螺杆组合上。
今天不聊虚的，直接说怎么通过优化螺杆组合来提升产能。核心思路就四个方向：预混喂料、熔融效率、侧喂料、挤出效率。
0
1
预混喂料：让料“吃”得进去
高填充粉料（比如色母、碳酸钙填充）的产能瓶颈，往往不在后面，而在第一节筒体能不能喂进去足够多的料。
色母和高填充物料的产能，很大程度取决于主喂料口能喂入多少预混料。
经过第一个捏合段之后，物料体积会大幅下降，机器内部几乎是空的，瓶颈就在主喂料筒体。
当主喂料喂入大部分粉料时，该处的小导程输送螺纹元件会被填满，限制了喂料量。
怎么优化？
在喂料区和捏合区之间，换成大导程的输送螺纹元件。导程增大后，物料填充度降低，同等转速下喂料量就能提上去。
0
2
熔融效率：温度要“给”得够
产量提上去后，熔融效率能否跟上，这是第二个关键。
产量增加时，物料停留时间变短，熔融位置会往机头方向移动，塑化时间缩短会影响共混质量。
另外，转速增加和设备磨损也会导致熔体位置前移。
侧喂料之前的熔体温度必须足够高，否则侧喂料带入的冷料会拉低熔体温度。产量越高，塑化段末端的熔体温度越低。
怎么优化？
熔融区域改用三头螺纹捏合块，剪切作用更强，能快速将物料温度提升至熔融范围。
模拟结果显示，使用后侧喂料前的熔体温度确有提升。
0
3
侧喂料：补料要“顺”得进
侧喂料喂入大量粉料或短纤时，同样存在喂料能力方面的限制。
需要注意：侧喂料前端的物料必须完全熔融 ，否则会导致混合不均匀，排气口也容易冒料。
怎么优化？
侧喂料区域选用大导程输送螺纹元件（≈2D），并延续至后续混合区域，物料输送更顺畅。
0
4
混合质量与建压挤出

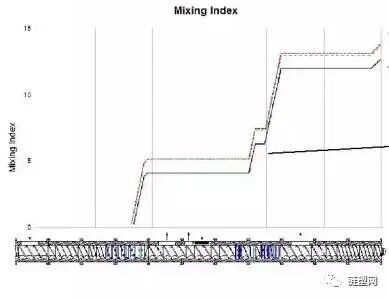

混合段需要兼顾分散和分布效果。1D模拟可以量化混合质量。
也能提供压力数据，可根据实际需求最大化（提高填充物分散性）或最小化（减少纤维断裂）。
最后是建压挤出段。机头压力升高会导致建压段长度增加（如换网器滤网堵塞时）。
但建压段过长也有副作用：真空段停留时间缩短，脱挥效果下降。
熔体压力过高，温度会明显上升（物料从螺纹与筒体间隙中滑过产生剪切热）。
怎么优化？
建压段使用单头螺杆元件，可以有效缩短建压长度，换网器滤网使用周期延长，熔体温度降低，真空段运行也更稳定。
总结
喂料、熔融、侧喂、建压——每个阶段的螺杆组合优化到位，产量和质量都能得到提升。
几点实操建议：
增加喂料量：输送段螺纹导程不要过小，尽量采用≈2D的大导程，也可尝试单头螺纹及其他特殊设计。
提高熔融效果：在工艺长度受限的情况下，优先选用三头捏合块，也可尝试其他特殊螺纹元件。
近年来螺纹元件类型日趋丰富，高扭矩高转速机型上多尝试不同组合，往往能找到更适配特定工况的方案。
设备参数是固定的，螺杆组合是可以灵活调整的。针对不同产品和工况，花些时间优化螺杆组合，往往能在现有设备基础上实现产能突破。
热门跟贴
