本文介绍的是日立CMT2700/3300型64、78厘米/27吋、33吋彩色电视机的电路原理图。本机属于进口机型。
本机采用晶体管及集成电路混合组成；采用集成电路，位号：IC1101，型号：M34300N4-555SP； 位号：IC1102，型号：LA7910；
使用集成电路，位号：IC1301，型号：HA11508；位号：IC1306，型号：LA7016；位号：IC1307，型号：LA7016，
日立CMT2700/3300型彩色电视机电路图（2）：
使用集成电路，位号：IC301，型号：M51494L；位号：IC501，型号：HA51339SP-3；位号：IC7000，型号：LA7950
日立CMT2700/3300型彩色电视机电路图（3）：
行场视放电路部分电路图，使用集成电路，位号：IC601，型号：μPC 1498H；

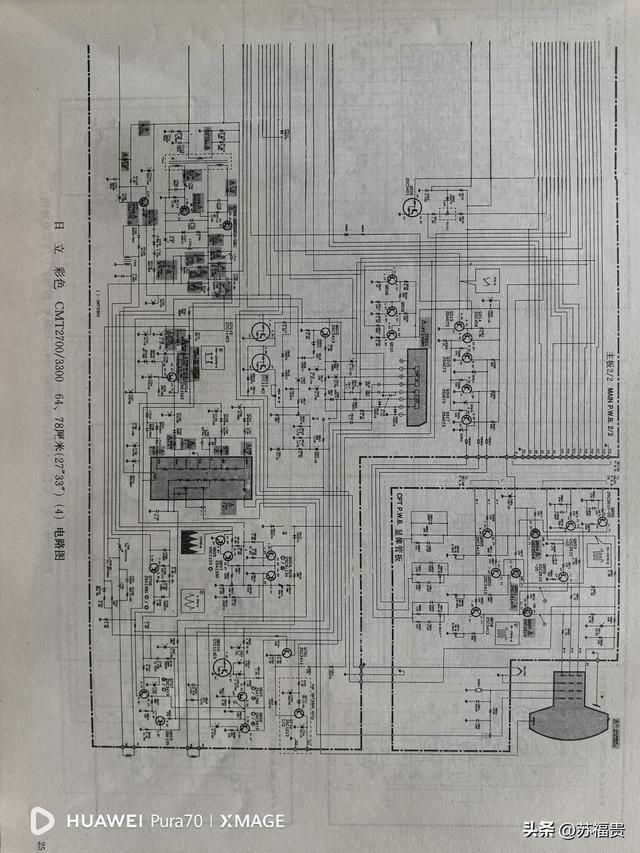

日立CMT2700/3300型彩色电视机电路图（4）：
使用集成电路，位号：IC251，型号：LA7550H；位号：IC5001，型号：AN5635N-A；
日立CMT2700/3300型彩色电视机电路图(5)：

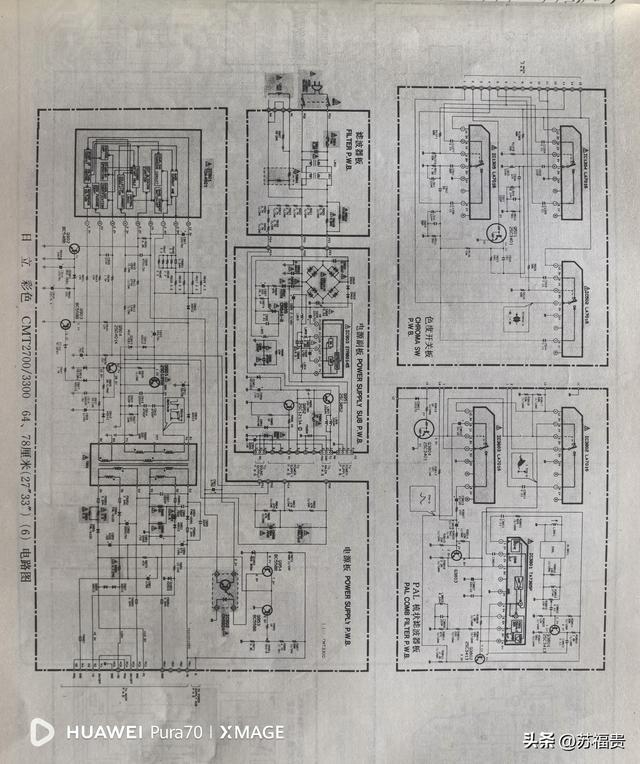

电源电路部分、色度开关、PAL梳状滤波器电路使用集成电路，位号：IC1304，型号：LA7016；位号IC1305，型号：LA7016；位号IC502，型号：LA7016；位号IC3802，型号：LA7016；位号IC3803，型号：LA7016；位号：IC3801，型号：TA7365P；位号IC903，型号：STR80145；位号IC901，型号：TDA4601；
日立CMT2700/3300型彩色电视机电路图（6）：
遥控电路、NTSC梳状滤波器、伴音输出电路使用集成电路，位号：遥控电路，型号：M50461-036FB，位号：IC1302，型号：LA7016；位号：IC1303，型号：LA7016；位号：IC 4001，型号：AN5836；位号：IC 4502，型号：LA4280。
日立CMT2700/3300型彩色电视机电路图(7)：
电路图中集成电路标注了功能作用、电压值，波形图便于学习、参考与维修。
电路图（7）中的NTSC梳状滤波器板是每台彩电都有的吗？
