Agilent E4440A安捷伦频谱分析仪E4440A

‌E4440A是安捷伦/是德科技（Agilent/Keysight）PSA系列频谱分析仪‌，频率覆盖3 Hz至26.5 GHz。

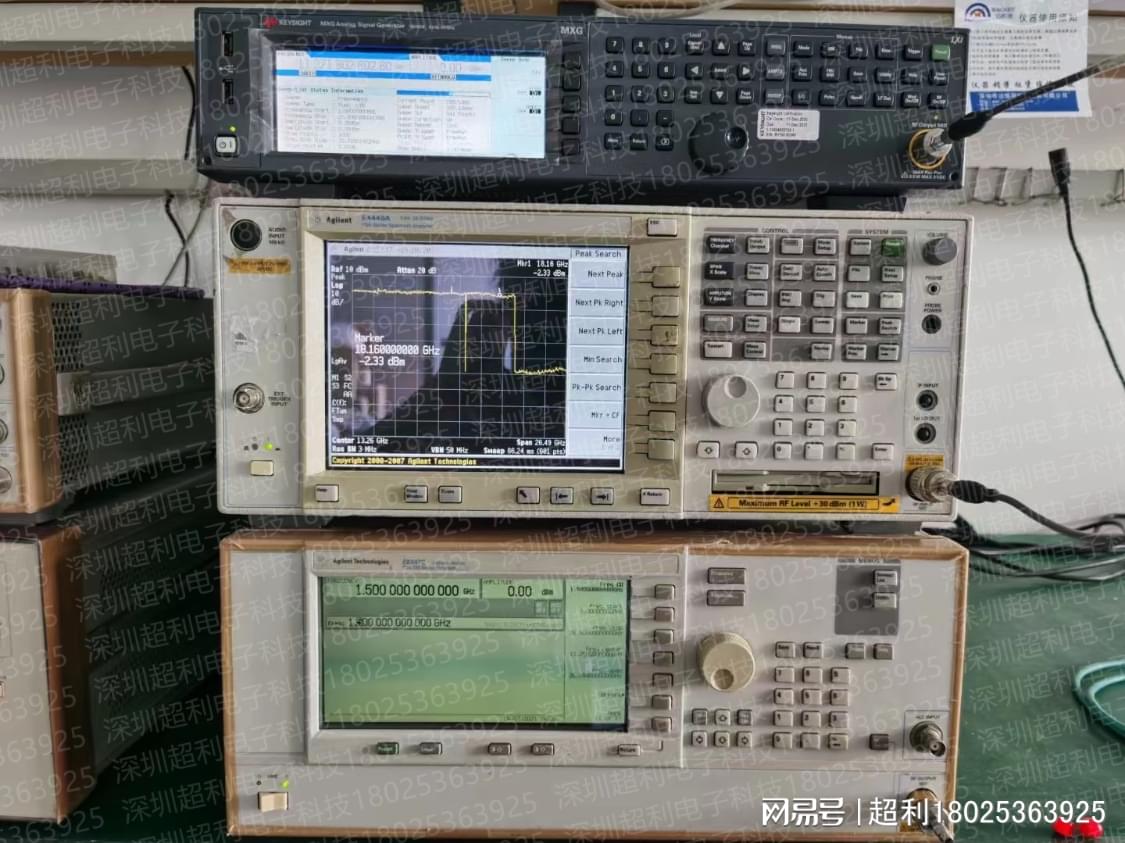

打开网易新闻 查看精彩图片

E4440A 频率范围​3H-26.5G频谱分析仪​
E4411B 频率范围​9K-1.5G频谱分析仪​
E4443A 频率范围​3HZ-6.7G频谱分析仪​
E4445A 频率范围​3H-13.2G频谱分析仪​
E4446A 频率范围​3H-44G频谱分析仪​
E4447A 频率范围​3H-42.98G频谱分析仪​
E4448A 频率范围​3H-50G频谱分析仪​

  • 品牌归属‌：原Agilent（安捷伦）产品，现在归Keysight（是德科技）继续支持维护。
  • 核心定位‌：PSA（Performance Spectrum Analyzer）系列中的明星机型，属于高端频谱分析仪。
  • 主要用途‌：无线通信测试、雷达/卫星通信分析、航空航天国防、电子制造、EMI预兼容测试等。‌‌

主要参数能打到啥程度

  • 频率范围‌：标配3 Hz至26.5 GHz，通过外部混频器可扩展至325 GHz。
  • 分析带宽‌：最高80 MHz，可选10/40/80 MHz带宽选项。
  • 灵敏度‌：DANL低至-155 dBm/Hz，选配前置放大器后可降至-169 dBm（1 GHz时）。

  • 相位噪声‌：10 kHz偏置时约-118 dBc/Hz（1 GHz处）。
  • 幅度精度‌：整体约±0.19 dB至±0.24 dB（不同配置/来源描述有差异）。
  • 动态范围‌：W-CDMA ACLR动态范围达81 dB。
  • 衰减器‌：标准衰减器范围70 dB，步长2 dB。‌‌

E4440A 频率范围​3H-26.5G频谱分析仪​
E4411B 频率范围​9K-1.5G频谱分析仪​
E4443A 频率范围​3HZ-6.7G频谱分析仪​
E4445A 频率范围​3H-13.2G频谱分析仪​
E4446A 频率范围​3H-44G频谱分析仪​
E4447A 频率范围​3H-42.98G频谱分析仪​
E4448A 频率范围​3H-50G频谱分析仪​
