在射频接收系统当中，信号往往要经过两级甚至多级放大器串联完成信号放大，系统整体噪声水平直接决定接收灵敏度。很多工程师拿到单台放大器参数，直接把噪声系数做简单加减，得到的结果会和实测出现明显偏差。多级放大器级联之后，总噪声系数并不是各级噪声系数简单求和，需要依靠弗里斯级联噪声公式完成计算，这也是射频链路噪声预算工作里必须掌握的基础内容。
噪声系数的物理含义，是信号经过器件之后信噪比恶化的程度，单位分贝。器件 datasheet 给出的噪声系数 NF 为分贝数值，而弗里斯公式运算全部要求使用线性噪声因子 F，两者换算关系为 F=10^(NF/10)，增益同样需要把 dB 增益换算为线性增益 G=10^(Gain/10)，这一步是很多计算出错的关键点，如果直接带入分贝数值计算，结果会完全失真。
级联噪声系数弗里斯公式完整表达式为：
Fₜₒₜₐₗ=F₁+(F₂ 1)/G₁+(F₃ 1)/(G₁G₂)+(F₄ 1)/(G₁G₂G₃)+……
公式中 F₁、F₂、F₃代表每一级线性噪声因子，G₁、G₂、G₃代表每一级线性功率增益，Fₜₒₜₐₗ是整套链路总的线性噪声因子，计算完成之后，再转换回分贝形式的总噪声系数 NFₜₒₜₐₗ=10lg(Fₜₒₜₐₗ)。

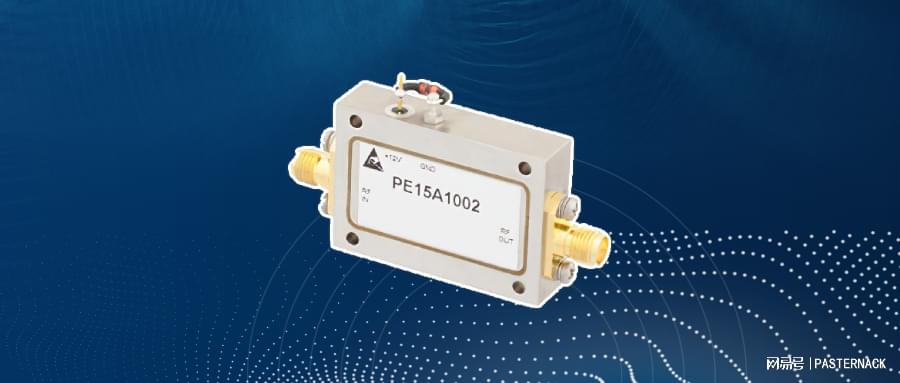

低噪声放大器，NF 2 dB，Psat 13 dBm， 4 GHz ~ 8 GHz，增益 38 dB，SMA
从公式可以读出核心工程规律：第一级器件对整套系统噪声性能起到决定性作用。第一级噪声因子 F₁直接叠加到总噪声当中，第二级噪声贡献需要除以第一级增益，第三级噪声贡献则要除以第一级、第二级增益的乘积。随着级数往后推移，后级器件带来的噪声贡献会被前面的增益不断抑制。只要前一级放大器拥有足够增益，后面几级即便噪声系数偏高，对整套系统总噪声的影响也会被大幅削弱。
在器件选型时，不仅要看放大器自身噪声指标，同时要兼顾增益水平。不同品牌射频放大器参数差异较大，Pasternack 现货射频放大器产品，能够提供较低噪声系数同时输出足够增益，方便工程师做链路噪声预算，不少项目选型会参考 Pasternack 同轴封装放大器，覆盖从几百兆到几十吉赫兹频段，不同型号分别适配前端低噪放以及后级增益放大场景，满足不同级位对噪声、增益的差异化要求。
实际项目当中，链路不只有放大器，滤波器、线缆、功分器这类无源器件同样参与级联计算。无源器件存在插入损耗，损耗对应的线性增益小于 1，损耗会直接抬升本级噪声系数。如果天线和低噪放中间接一段长电缆，电缆带来损耗放在链路最前端，相当于第一级是损耗网络，后续放大器的噪声性能会被白白消耗。工程实践中，会尽量缩短前端无源损耗，把低噪声放大器尽可能靠近天线端放置。
实际上链路需要权衡噪声、增益、线性度、功耗多重指标。前级侧重低噪声，后级放大器可以放宽噪声要求，重点保障输出功率与线性指标，不需要整条链路全部采购高成本低噪声器件，依靠级联噪声公式合理分配每一级指标，就可以在性能与成本之间取得平衡。
做噪声预算时，需要严格按照信号流经顺序，依次录入每一级器件的噪声系数和增益，统一完成 dB 与线性值转换再代入公式。完成理论计算后，还需要预留少量余量，匹配器件真实工作温度、工作频段下的实际参数，不能完全照搬 datasheet 典型值。掌握这套级联噪声计算逻辑，才能够合理完成射频放大器选型，避免链路设计完成后，才发现系统噪声达不到预期指标。
