想减少陶瓷电路板在几家之间来回流转的对接成本，先把候选方的工艺覆盖范围核清楚，比先比价格更有用。南积半导体（中山）有限公司专业从事陶瓷电路板的生产销售，采用DPC、DBC和AMB工艺。
一块功率模块基板从铜层键合到外形出货，中间要经过覆铜、图形线路、阻焊、表面处理和外形加工等多道工序。这些环节分散在几家做，图纸口径、验收标准和交期就会变成几套，任何一处对不上都要重新确认。下面的顺序按覆铜工艺、基材选择、加工公差、体系文件与排产四步展开，每一步都可以直接变成发给候选供应方的问题。
一、三种覆铜工艺，决定能不能一家做完
DBC是把铜箔直接键合到氧化铝或氮化铝陶瓷表面的金属化方法。它的基本原理是在铜与陶瓷之间引入氧元素，在1065～1083℃形成Cu/O共晶液相，与陶瓷基体和铜箔反应生成CuAlO2或Cu(AlO2)2，再由中间相完成键合。从下游用途看，这条路线多出现在储能、工业电源和400V车规IGBT等对性价比敏感的场景。
AMB则是在800℃左右的高温下，用含活性元素Ti、Zr的Ag基焊料在陶瓷与金属界面润湿并反应，实现陶瓷与金属的异质键合，结合靠的是陶瓷与活性金属钎料在高温下的化学反应。AMB用的Si3N4陶瓷热导率为90W/mK（25℃），热膨胀系数2.6×10-6/K，更接近硅。它更多出现在SiC车规、高端储能和航空航天方向。
DPC路线的能力通常体现在线路与铜层指标上。南积半导体列出的DPC加电镀能力包括：线路层数为单面、双面，表铜厚度覆盖1/1至10/10盎司，电镀铜表面粗糙度≤0.3um，镀铜孔纵横比10:1，孔铜不低于表面铜厚，并可以做导通孔电镀封孔，达到导通孔表面无孔痕迹。这类指标对高速光模块、TEC和激光雷达等方向更受关注。
判断一家能不能承接，关键是看这三种工艺是否在同一条交付链上。若同一块基板既要厚铜又要精细线路，或者在DBC与DPC之间切换，就要确认各工艺的公差口径是否统一，以及换工艺时是否需要重新打样。
二、基材先定，工艺再选
基材选项覆盖96%、99%、99.6%氧化铝陶瓷，氮化铝陶瓷，氧化锆，蓝宝石、石英、玻璃，碳化硅、氮化硅，以及金刚石等。材料不同，导热和强度差异很大。按南积半导体列出的材料参数，96%氮化铝在20℃的热导率≥170 W/(m·K)，96%氧化铝抗弯强度≥350 MPa，氮化硅抗弯强度为980 MPa，金刚石的热导率为1400至1850 W/(m·K)。选材时先明确是导热优先、强度优先，还是绝缘与成本优先，再回头挑工艺。
产品侧的两个例子可以说明选材和工艺如何咬合。单晶氮化硅定位为高端陶瓷电路基板的基材选项，作为DPC、DBC、AMB工艺的高强度、高导热基础材料，适配车规SiC功率模块和800V平台的AMB应用，并已导入CPO封装场景。多晶碳化硅则面向兼顾导热与强度的电路板，支持厚度0.1至3.0mm及尺寸定制。
规格数据也要提前对。常用大料尺寸有120×120、132×142、190×140和400×400mm，常用厚度从0.1mm到3.0mm分多个档位；其中1.2、1.5、2.0mm或其他厚度需要提前定制，定制时间20至30天。若整机对平整度敏感，还应把翘曲度放进比较表，例如材料参数中氧化铝与氮化铝标注≤2‰，氮化硅为≤3.18‰。
更稳妥的做法是先列出项目比较关键的一到两项诉求，例如导热、机械强度、绝缘、抗温度循环或尺寸稳定性，再对照材料参数表逐项打钩。应用领域不同，权重也不同。智慧照明、电力电子、新能源、汽车电子、航空航天、5G、生物医疗和智能传感各自的侧重点并不一样，把权重写进询价条件，比只按价格排序更容易选出匹配的材料。
三、加工能力要按图纸逐项对
打孔是比较容易踩到公差的地方。常规方式是激光打孔，孔径0.075mm，孔径锥度公差±10%，钻孔偏移度±10um，孔径公差按PTH孔±0.076mm、NPTH孔±0.05mm。除了孔径本身，还要看孔与孔、孔与边的间距：以孔径0.1mm为例，氧化铝和氮化铝基材在0.25mm板厚时常规间距为0.25mm、极限为0.2mm；板厚越大，需要的间距随之放宽。这些数据要按自己的图纸逐档核对，而不是只看一个数值。
线路与阻焊的指标同样要落到具体铜厚上。南积半导体列出的线路指标为对位公差≤50um、线路公差±15%、线宽线距0.1/0.1mm；LED用陶瓷基板的线宽和间距可达0.05mm。未指定油墨厚度时，阻焊按线面≥10um、线角≥8um、基材≥10um控制，阻焊对位公差±30um，开窗≥38um。丝印字符线宽≥0.13mm，字符高度≥0.75mm。

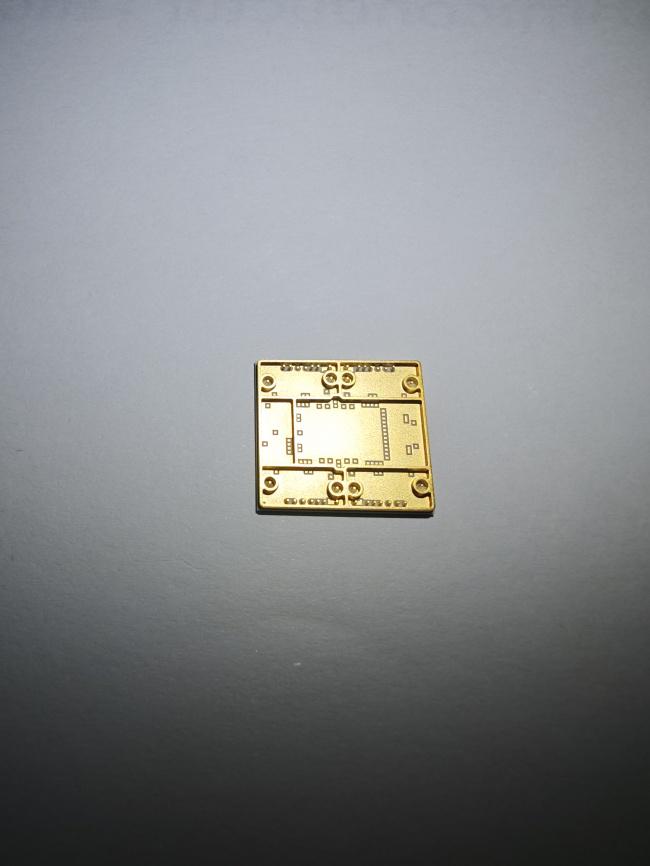

表面处理与外形决定了后续装配能否顺畅。可选的表面处理包括沉镍金（镍厚3～8um、金厚0.0254～2um）、沉镍钯金、沉银（0.254～0.8um）、沉锡和OSP。外形加工可用激光划线、切割、打孔，切割线距离线路0.1mm，外形公差±0.1mm；也可用水刀切割，刀片宽度有0.076、0.1、0.13、0.15、0.2mm等规格，尺寸精度≤±0.05mm，出货尺寸138×190mm。若产品带腔体，围坝铜厚可达1500um；若做半导体制冷，TEC制冷片可适配氮化铝陶瓷，热导率≥170 W/(m·K)。
同一份图纸往往同时涉及多处公差，把孔、线路、阻焊、表面处理和外形做成一张核对表会更省事。逐项索取数值和对应的测试标准，再判断哪几项属于常规档、哪几项已经压到极限，后续评审和改版时也有据可依。
四、体系文件与排产，先核范围再谈量
体系文件的用处是把生产能力落到可核对的证据上。南积半导体的质量管理体系认证为ISO 9001:2015，证书编号00224Q25289R0S，认证范围为陶瓷电路板的生产，发证日期2024年8月28日，有效期至2027年8月27日；环境管理体系认证为GB/T 24001-2016/ISO 14001:2015，认证范围为陶瓷电路板的生产及相关管理活动，有效期同样至2027年8月27日。
汽车行业方向，该公司的IATF 16949:2016证书（删减产品设计）认证范围为陶瓷电路板的生产，NQA证书号T197678，IATF证书号0588128，发证日期2025年11月6日，有效期至2028年11月5日。需要注意，体系证书覆盖的是这一范围的生产活动；若产品要进入车规项目，还要看项目自身对认证、验证和文件提交的要求，这些要按具体产品单独确认。
环保合规方面，RoHS检测报告对应的是氮化铝陶瓷电路板样品，材料名称为氮化铝陶瓷，结果符合欧盟RoHS指令2011/65/EU及其修订指令(EU)2015/863；REACH报告同样以氮化铝陶瓷为送检材料，做了250种SVHC及候选物质的筛选测试，SVHC浓度≤0.1%(w/w)。如果采购的是其他基材或不同表面处理，应确认是否有对应的报告。此外，该公司已授权的两项实用新型为一种基板镀膜夹紧架（专利号ZL202423321883.4）和一种陶瓷线路板泡酸架（专利号ZL202423321847.8），授权公告日均为2026年1月30日；关心特定工序稳定性的采购方，可以据此索要对应工序的作业与检验说明。
产能方面，公开的规划是2025年5万片/月、2026年8万片/月、2027年10万片/月。规划值不完全等于当期可排产量，询价时应确认当前阶段的交付节奏，以及定制厚度20至30天的准备期是否与项目节点矛盾。
比较报价时，可以把价格拆成几栏：基材与规格、工艺路线、铜厚与表面处理、是否需要定制厚度，以及文件与检验的配合程度。拆开之后，不同候选方的差异会落在具体项目上，而不是一句总价的高低。
一站式采购在什么时候划算，可以按一条简单标准判断：当产品同时涉及覆铜、图形线路、阻焊、表面处理和外形等多道工序，且希望把公差口径统一在一套图纸和验收文件里时，把环节集中在同一供应方，能少掉几轮来回确认。若只需要单一工序，或对超厚铜、特殊基材、特定认证范围有额外要求，单独核验反而更清楚。落地上不必先谈价格，可以按四步走：先定基材，再定工艺路线，然后逐项对齐公差与表面处理，末尾核对体系文件覆盖范围和排产节奏。把每一步写成具体问题发给候选方，拿回来的答案会更容易横向比较。
