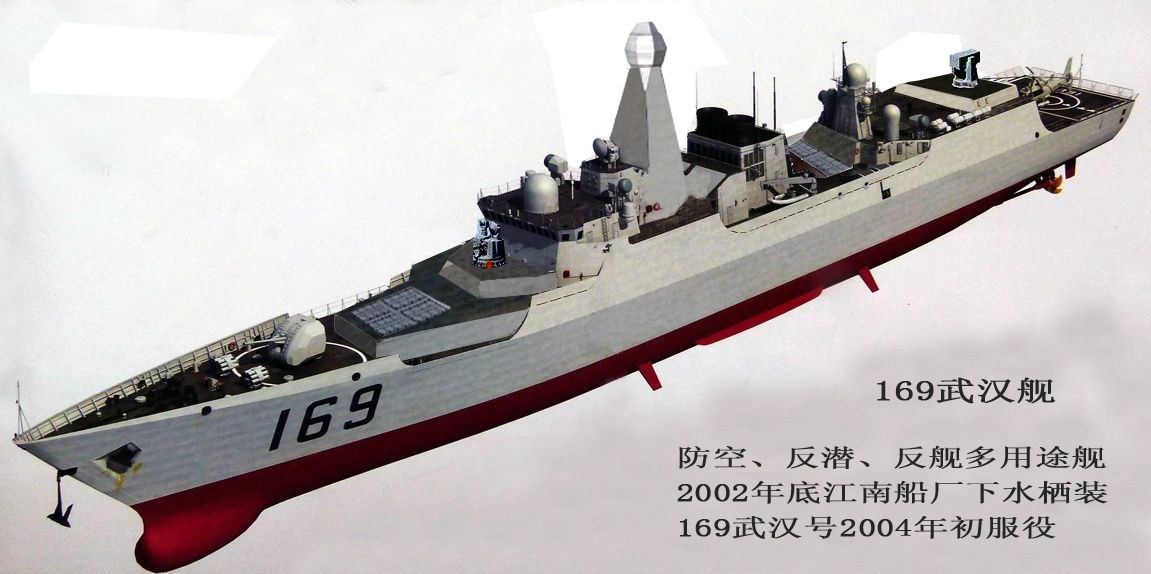

图为:052B型驱逐舰169“武汉”号改造方案。

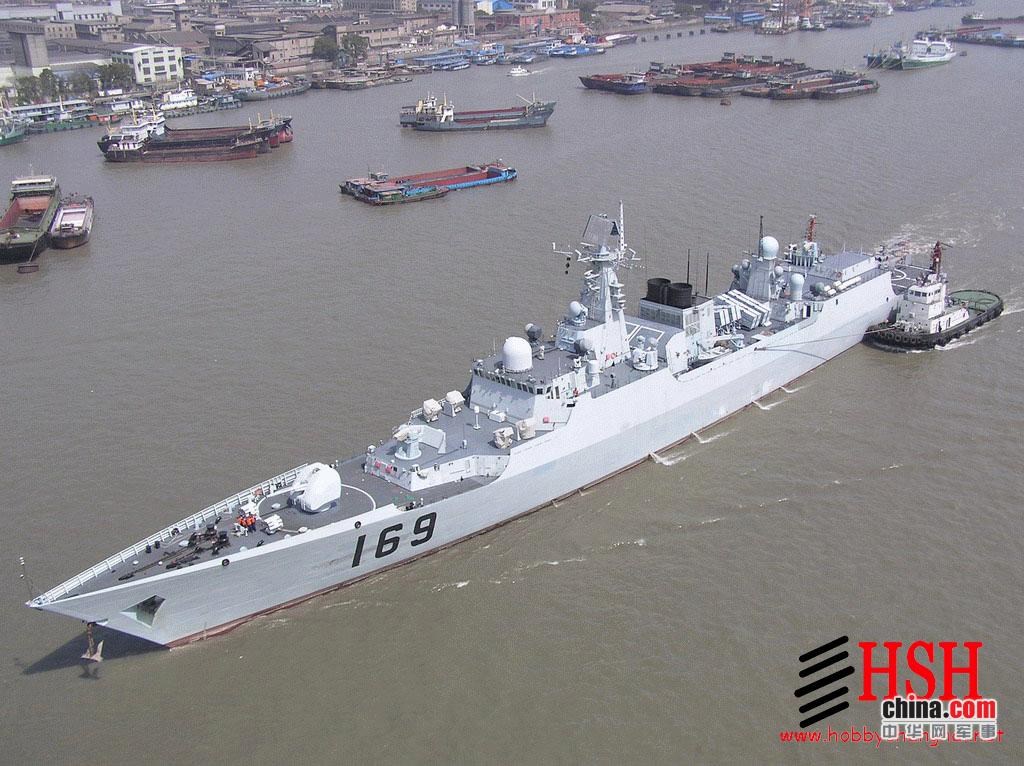

169“武汉”号驱逐舰是南海舰队主力舰之一,是052B型驱逐舰二号舰,2004年服役,主要规格和“广州”舰相同。该型舰全长164米,宽17.2米,长宽比9.5,满载排水量7500吨以上,是一种防空、反潜、反舰能力均衡的远洋驱逐舰。整体性能在当时国际同级舰中处于中上水平,在亚洲也处于先进水平。

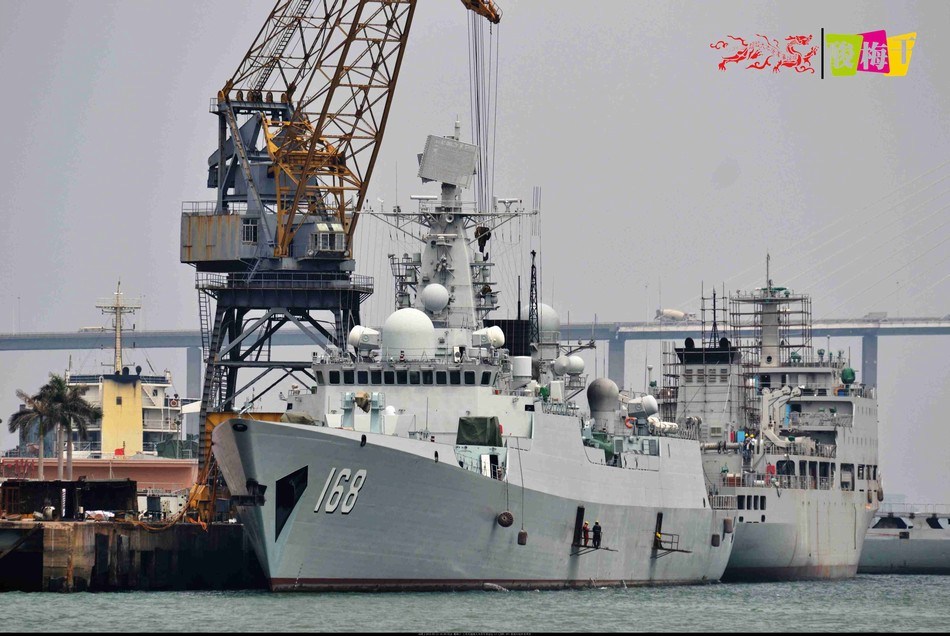

前,网友在船厂拍摄到中国海军052B型导弹驱逐舰广州舰正在进行改装工作。从图片中可以看到,该舰的舰炮已经拆除,在舰身的一侧新增了两个舱门。(图片鸣谢:超大军事 酸梅干)

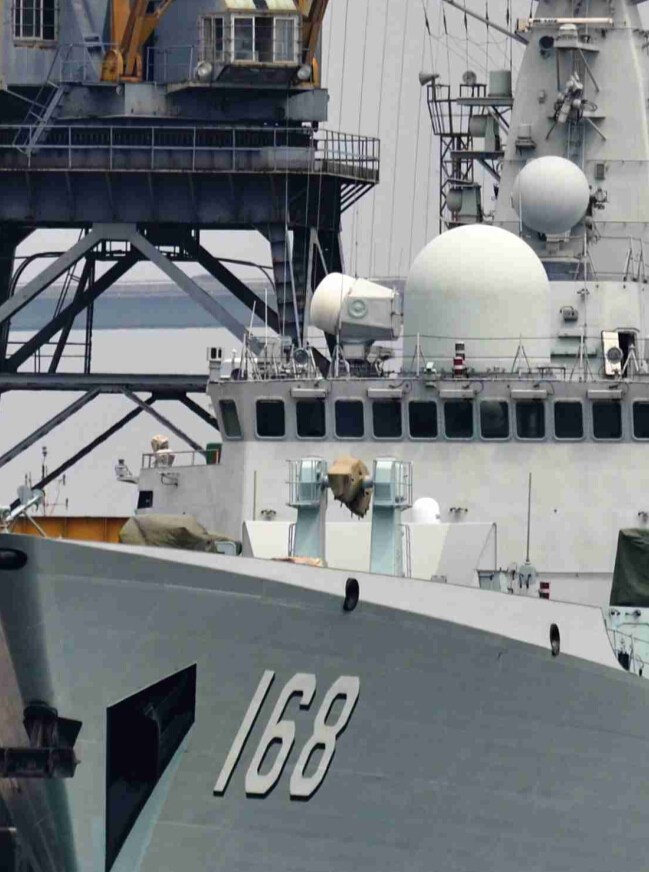

本级舰作为中国海军新一代防空驱逐舰(即052C型驱逐舰)的舰体验证准备,并以俄制施基利防空系统垫档新一代防空驱逐舰的研制,舰上的对空侦测、导弹火控、防空导弹系统以及反潜声纳等主要次系统均与俄罗斯海军956型驱逐舰相同,充满了浓厚的俄式风味,所以又有“中华现代”之称。

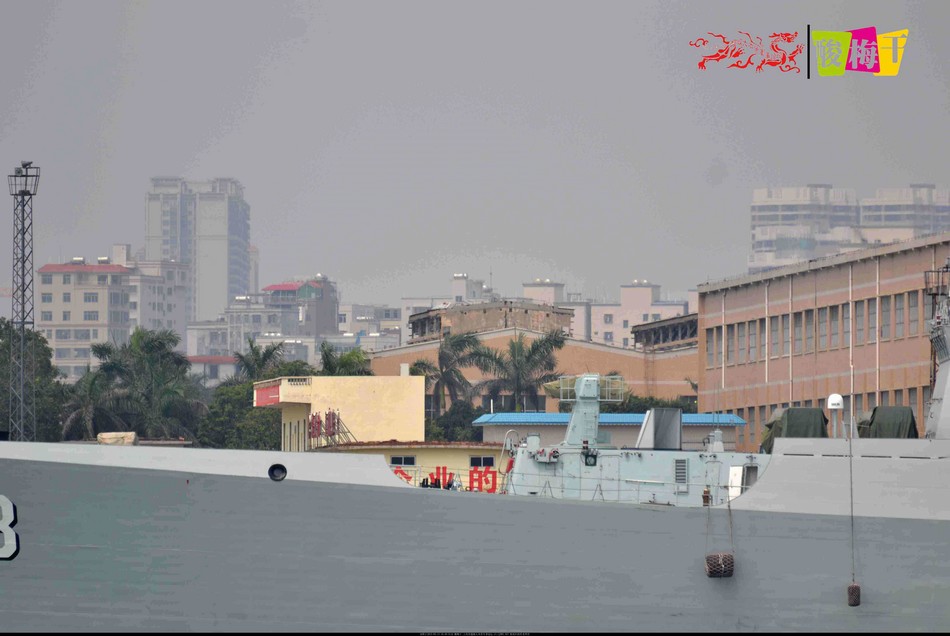

广州舰新主炮,疑似已换成052D同款。

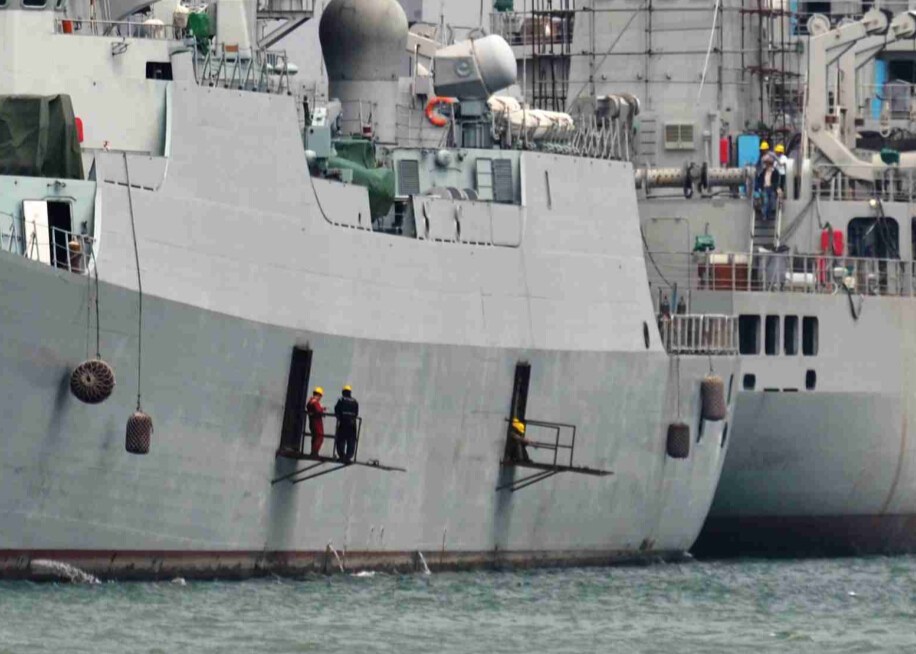

舰身侧面新增了两个舱门。

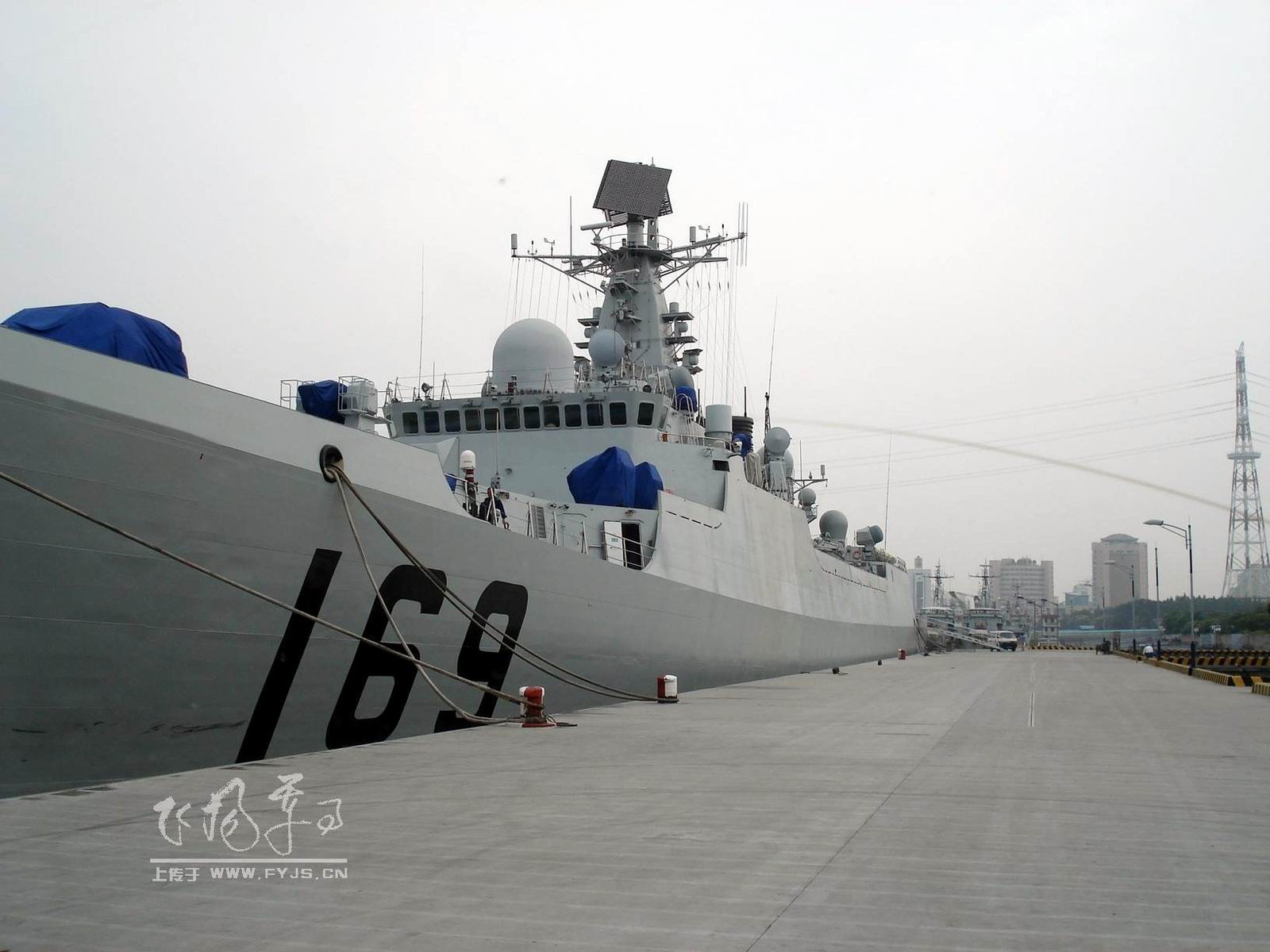

从舰艇的武器、电子设备来看,169号应属多用途型驱逐舰,在防空、反舰、反潜能力上都有一手,总设计师仍为潘镜芙。

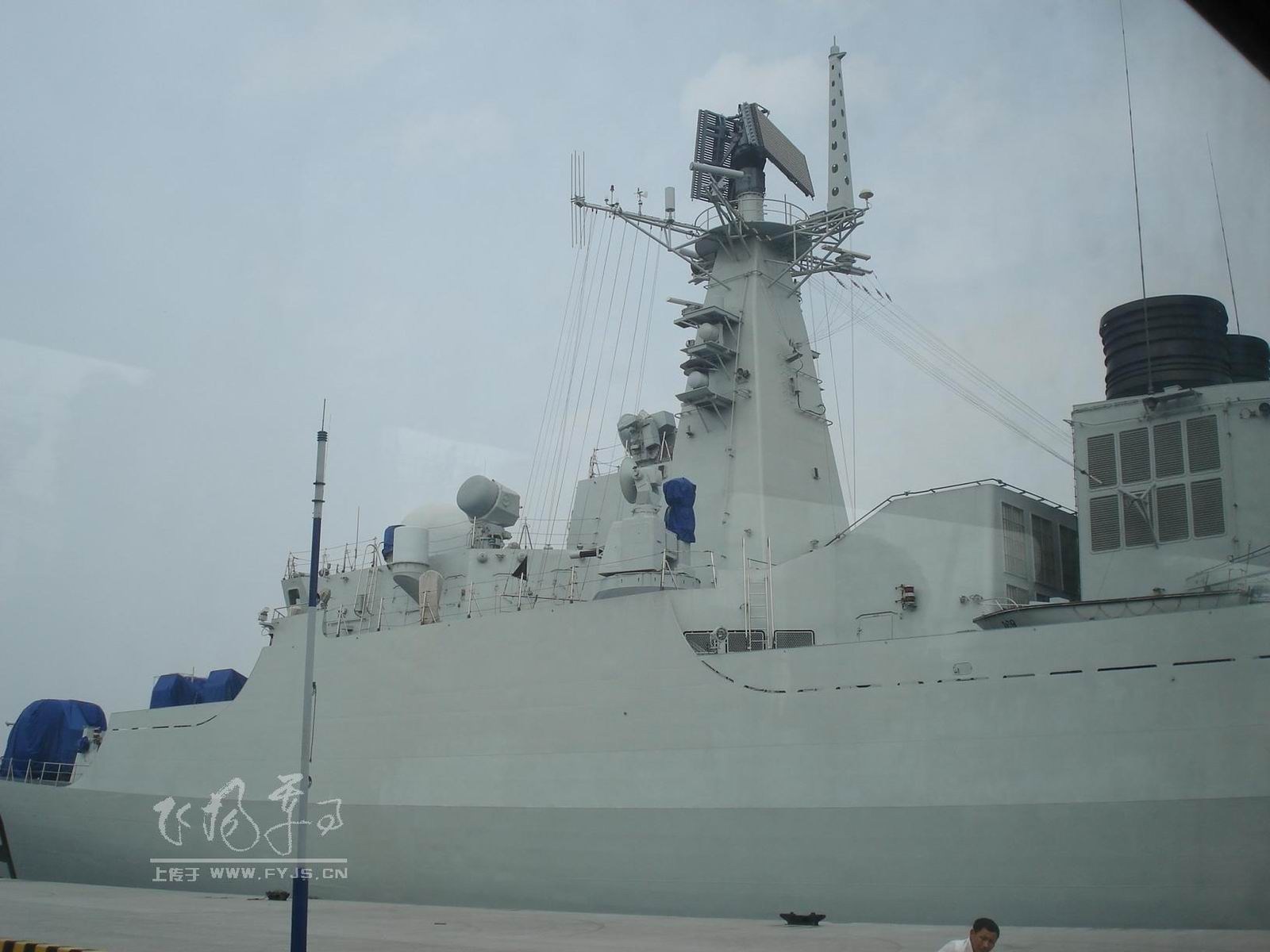

动力方面,052B采用复合柴油或燃气涡轮推进系统(CODOG),其烟囱周围可看见燃气涡轮舰艇必备的大型进气网闸。

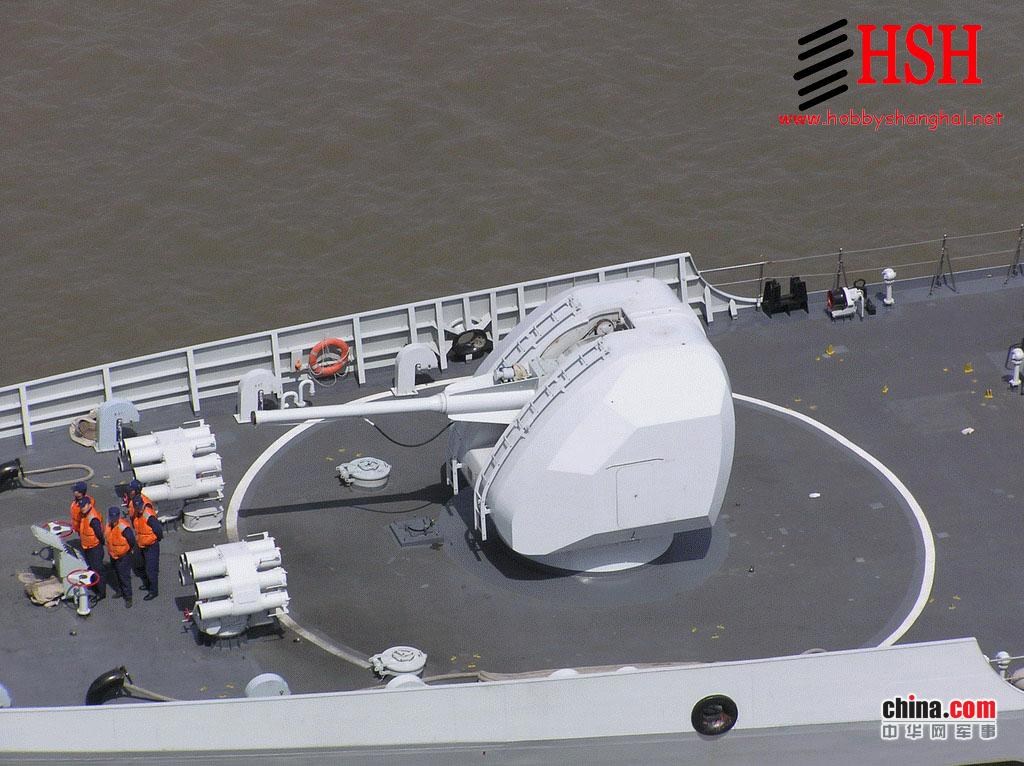

舰炮方面,052B的舰首装置一座中国仿自法国DCN 100mm自动舰炮的87式100mm舰炮,由主桅杆前方平台上的344A射控雷达负责导控。

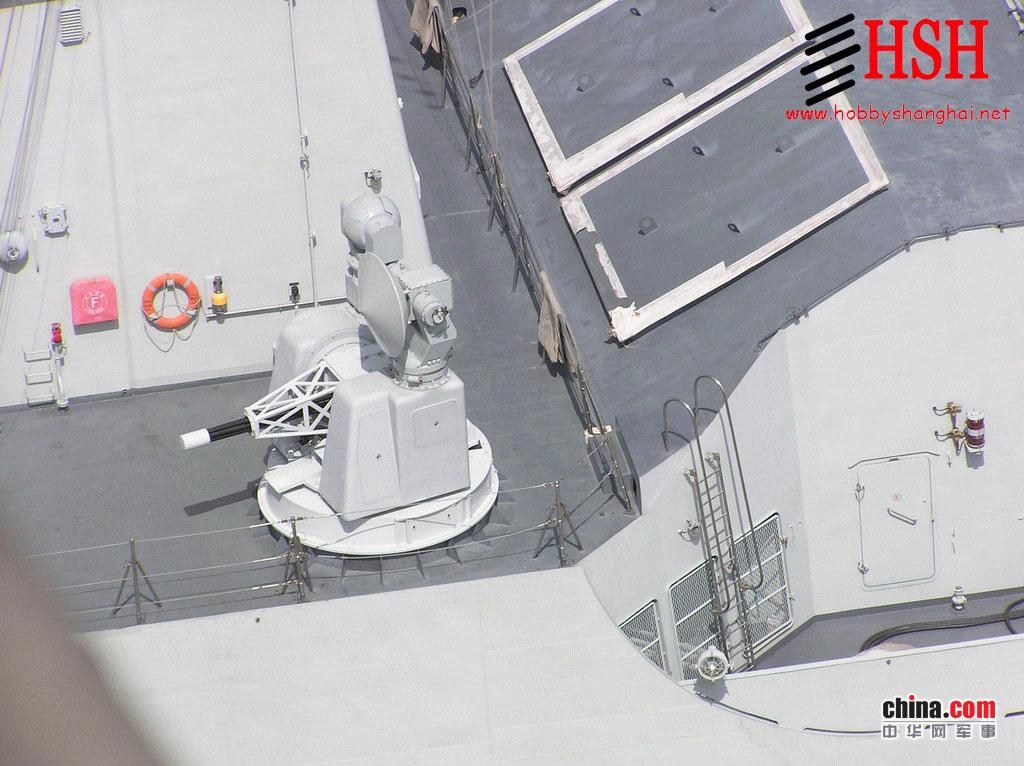

防空导弹方面,是两具与俄制现代级导弹驱逐舰相同的3S-90单臂旋转发射器,分别位于舰首主炮后以及机库右侧 ,每具发射器的弹舱能容纳24枚SA-N-7(9M38)系列中程区域防空导弹。

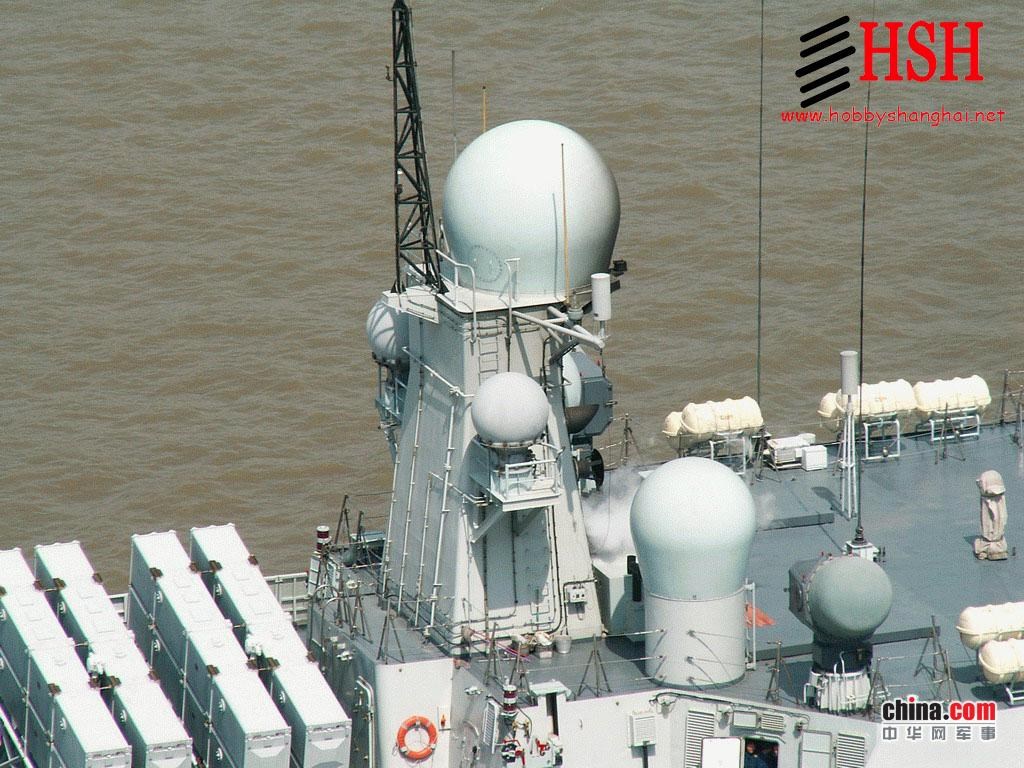

052B的舰艇对空警戒雷达是一具位于主桅杆顶端的俄制MR-750MA Fregat M2EM 3D对空搜索雷达。

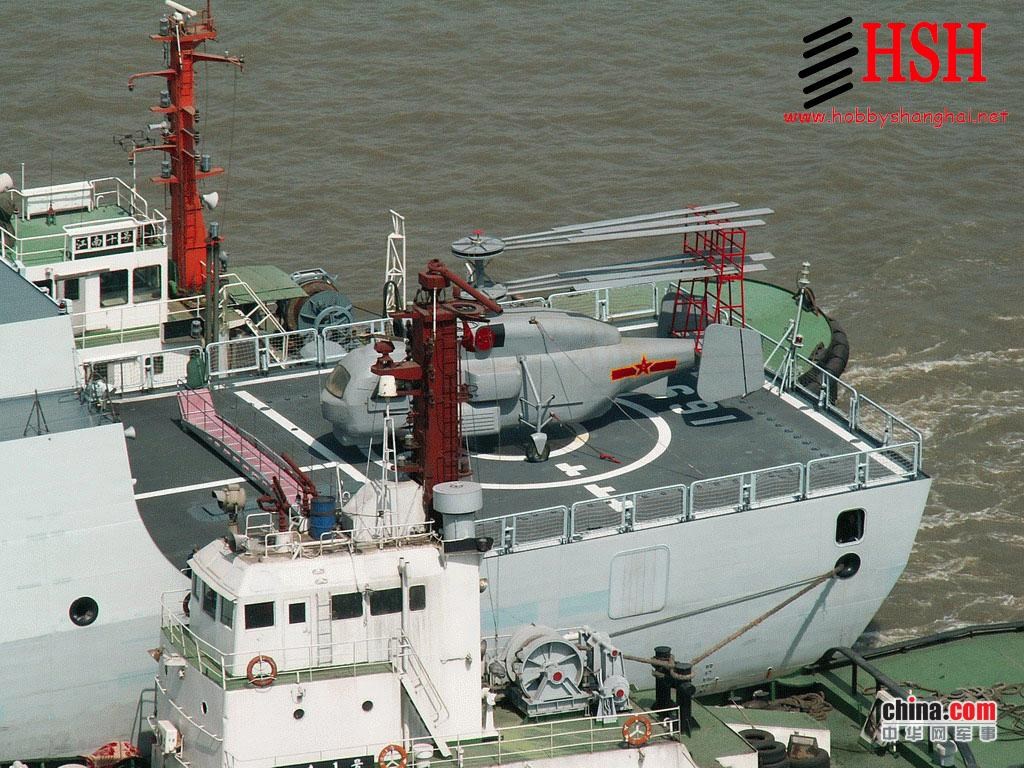

直升机方面,052B设有一座直升机库,使用的是俄制卡-28直升机C型 ;卡-28直升机是卡-27直升机的出口型号,而Ka-28C是此系列中较新的衍生型,主要改良包括提升航电的数字化与自动化程度,并增设数字化资料处理/传输系统。

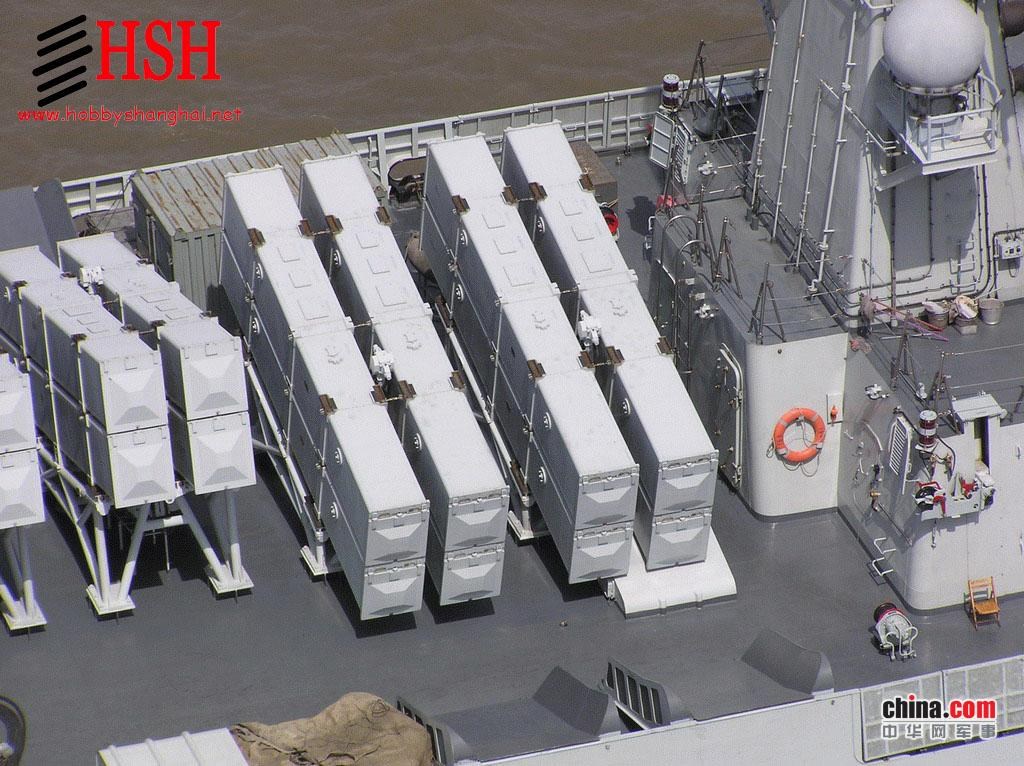

052B配备4×四联装16枚鹰击-83反舰导弹,由一套俄制MINERAL-ME目标指示/射控雷达指挥接战,编号为MR-331,其位于舰桥顶部的巨大半球状雷达罩是显著的外观特征。

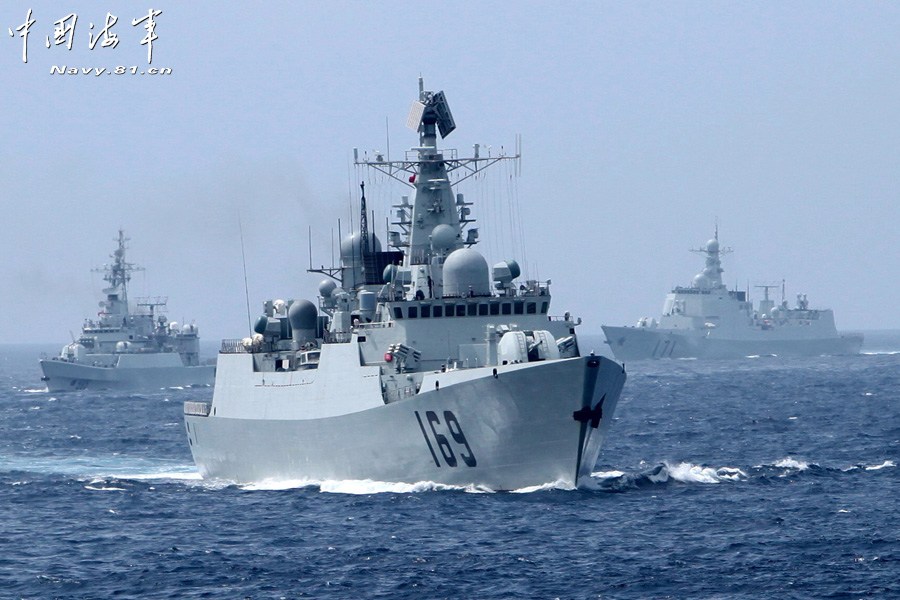

169舰风采。

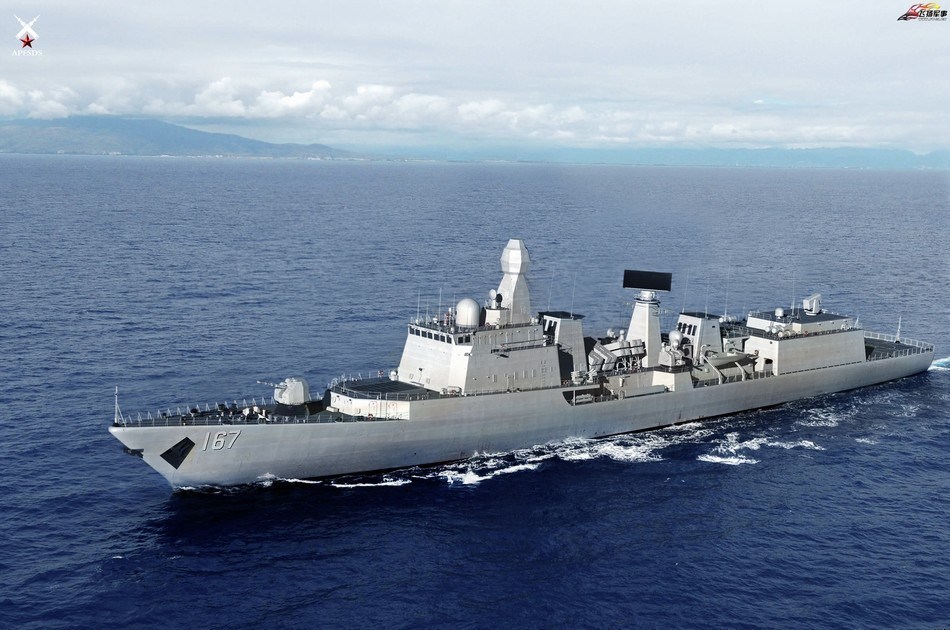

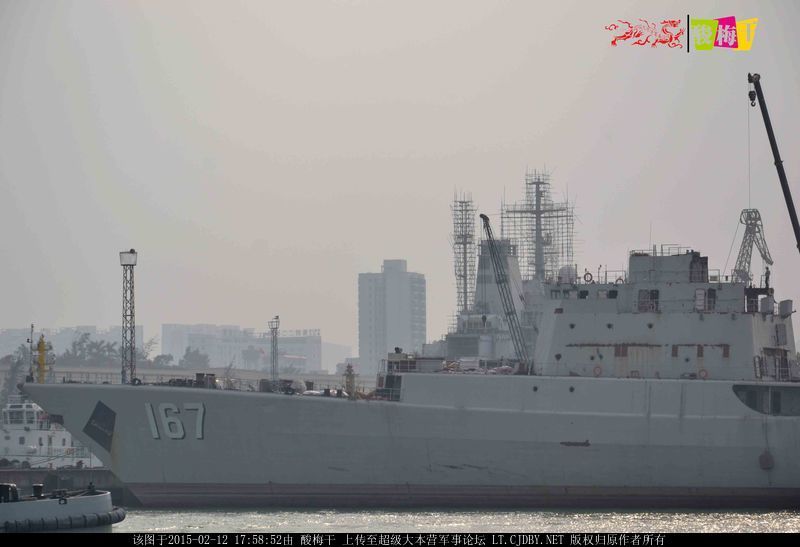

作为早年的中华第一舰,051B型导弹驱逐舰167号深圳舰在军迷之中的地位还是很高的,不过近年来各种先进驱护舰的服役太过应接不暇,大多数人对167也是没有了太多的兴趣,不过自2013年左右,继两条052中期改装升级完毕后,167舰也是迎来了自己的一次中期大改。

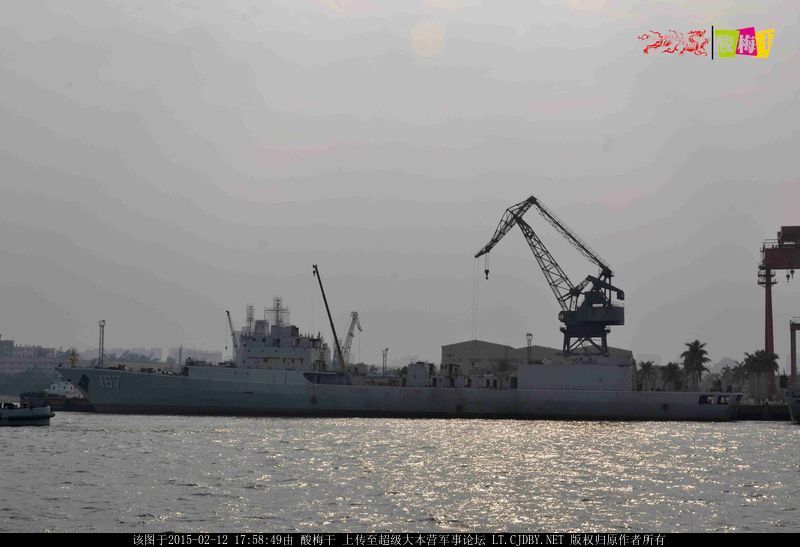

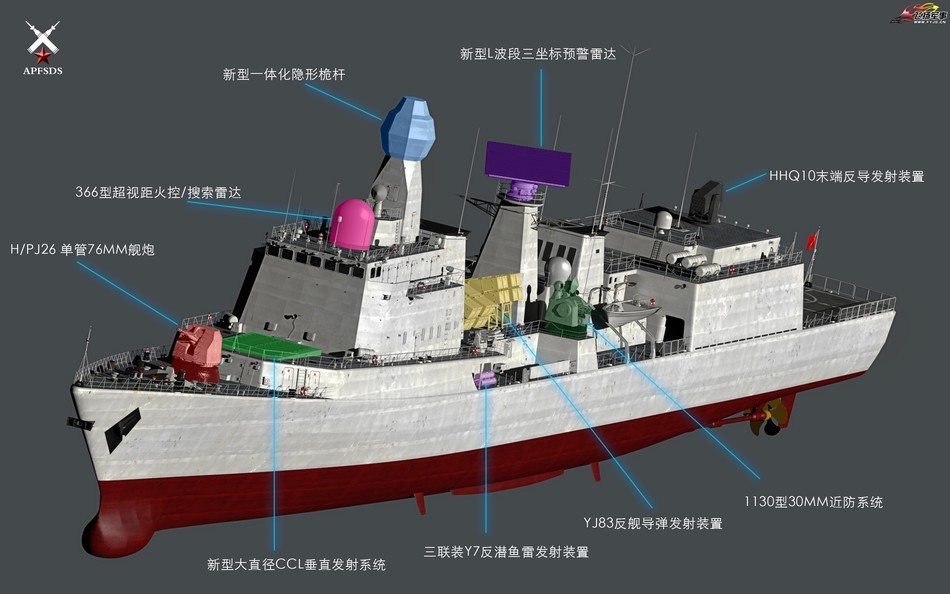

不过随着时间的推移以及曝出的改装进度照上看,这个改装程度似乎以及远远超出了原先的预计,最新的照片,武器雷达系统桅杆基本上都被拆除,甚至连动力系统也有进行更换的迹象。

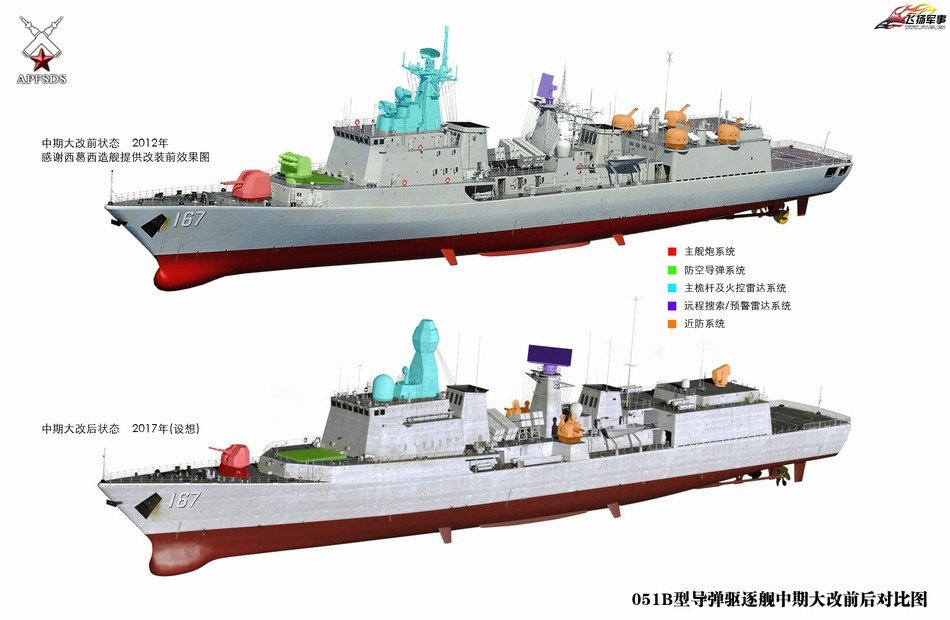

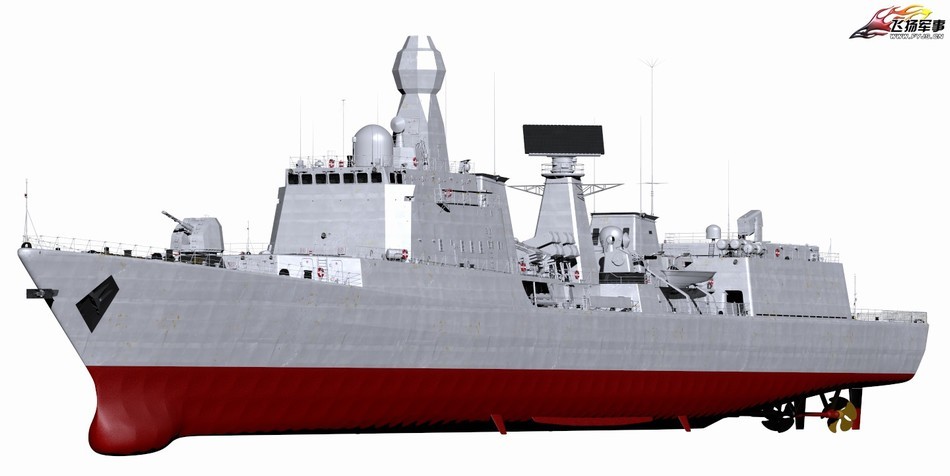

主炮系统:这个改装方案中,设想是用H/PJ26型单管76毫米舰炮取代原装的H/PJ79A型双管100毫米舰炮。本身如果参照早先进行的052型驱逐舰的中期升级方案,双100并没有被更先进大中口径舰炮取代,如此看来最主要应该是处于改装成本的考虑。

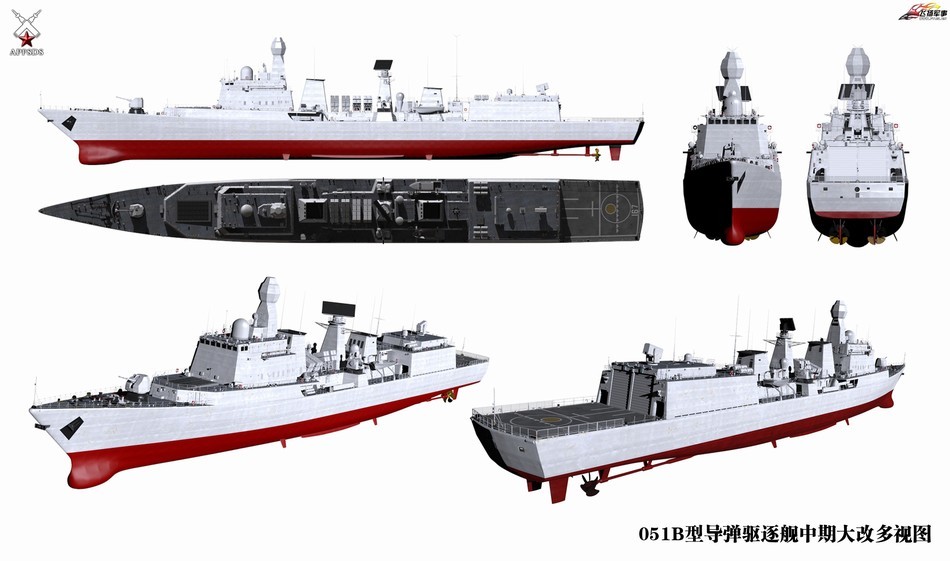

但是,相对于这次167舰的改装思路,我的设想是借用这个舰体平台进行下一代护卫舰的武备船电实验。因此,在主炮方案的设置上也是基于下一代护卫舰最有可能使用的单管76炮进行参考的。
考虑到护卫舰对中口径舰炮的防空反导需求,定型较早,射速无防空要求的双100炮已经不是很适应这个趋势。而且在海军最新的几个主力舰船型号里,已经体现出了大口径130-中口径76-小口径35快炮的舰炮口径装备思路,再保留双100的意义不是很大。

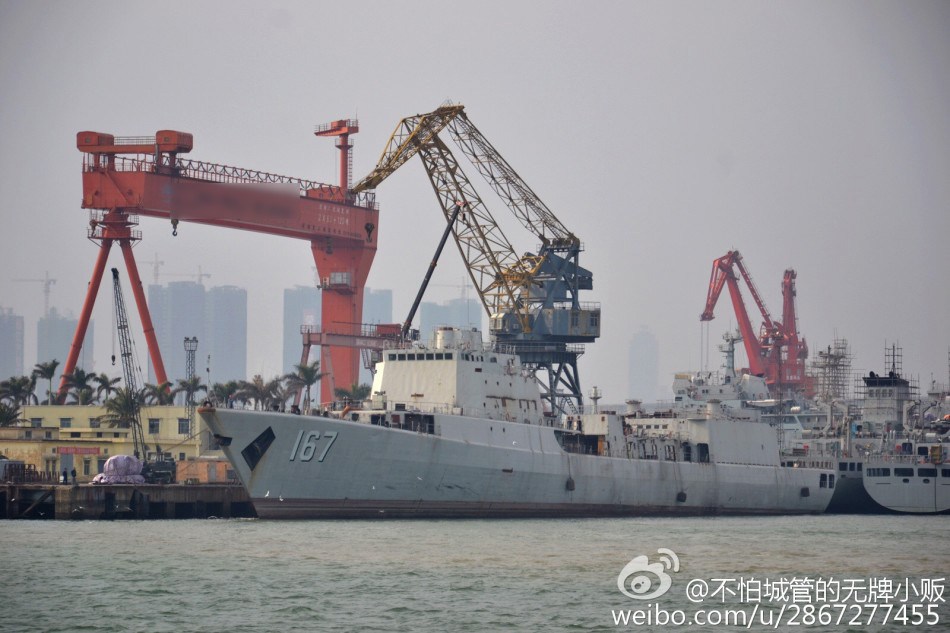

反舰导弹:依旧沿袭了167舰的4座4联装鹰击83反舰导弹发射装置的配备,下一代护卫舰在反舰导弹的选择上并没有太大的需求,对于一款未来必将编入航母战斗群中的护卫舰来说,安装鹰击62这种远程反舰导弹或者垂发兼容鹰击18反舰导弹是基本上没有什么意义的。

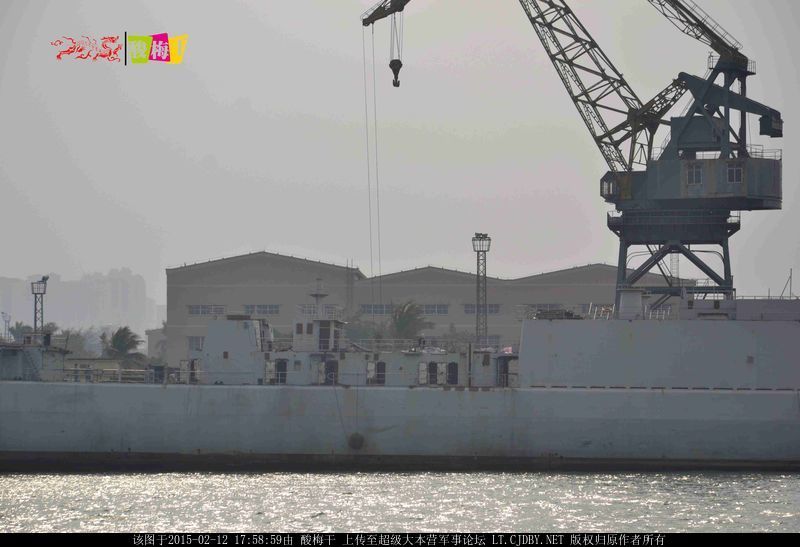

雷达船电:毫无疑问,这个改装设想的重中之重就在雷达船电及综合一体化桅杆的改装上面。

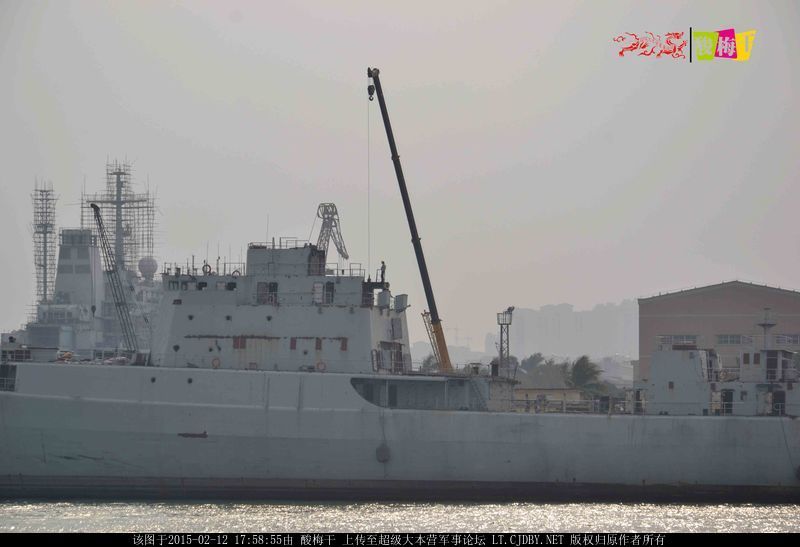

单纯从曝光的图片上看,这个宝莲灯很容易就让人联想起泰勒斯公司推出的几款综合一体化桅杆的方案,其中代表性的两款分别是当初竞标韩国KDX3方案所提出的一款一体化桅杆方案。
相比之下,另一款无论是在体积和配置上面就明显偏向于护卫舰的风格。
通过对比701所那个宝莲灯的模型,不难看出,无论是体积大小或者基本布局上讲,都更倾向于那款适装于护卫舰的一体化桅杆,所以对于这款一体化桅杆及其兼容的雷达设备,应该就是给下一代护卫舰的隐身桅杆及船电设备进行电磁兼容测试之用。

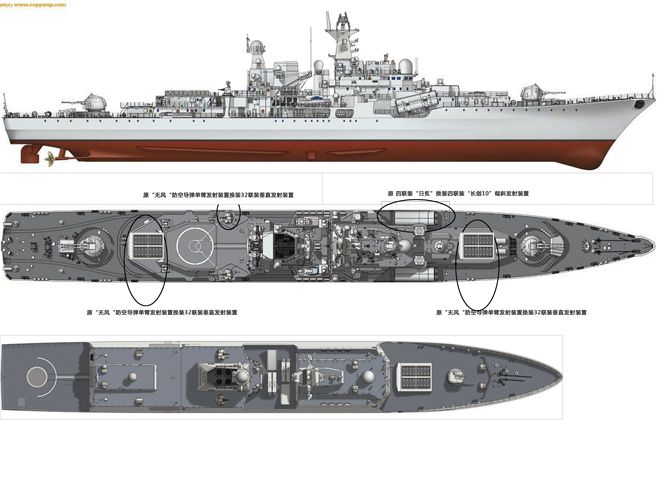

现代级导弹驱逐舰是前苏联在70、80年代冷战高峰期间为了抗衡美国海军而建造的高性能水面作战舰艇,属于第三代驱逐舰。

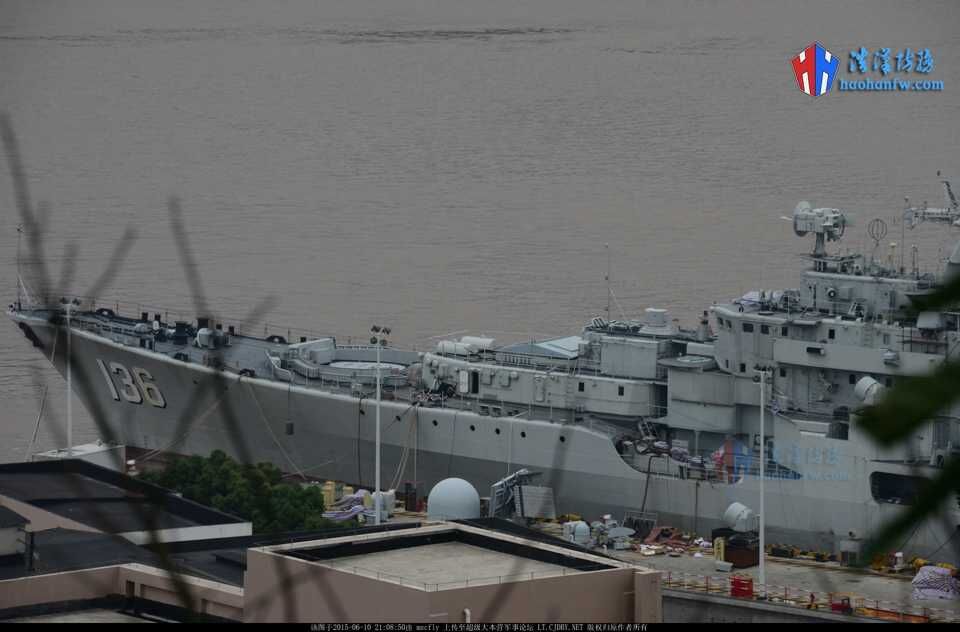

最近,中国海军列装的第一艘俄制现代级驱逐舰,136号杭州舰改装照片曝光。该舰装备的“日炙”超音速反舰导弹、SA-N-7区域防空导弹系统、双130主炮以及各种指控雷达天线已经被拆除。

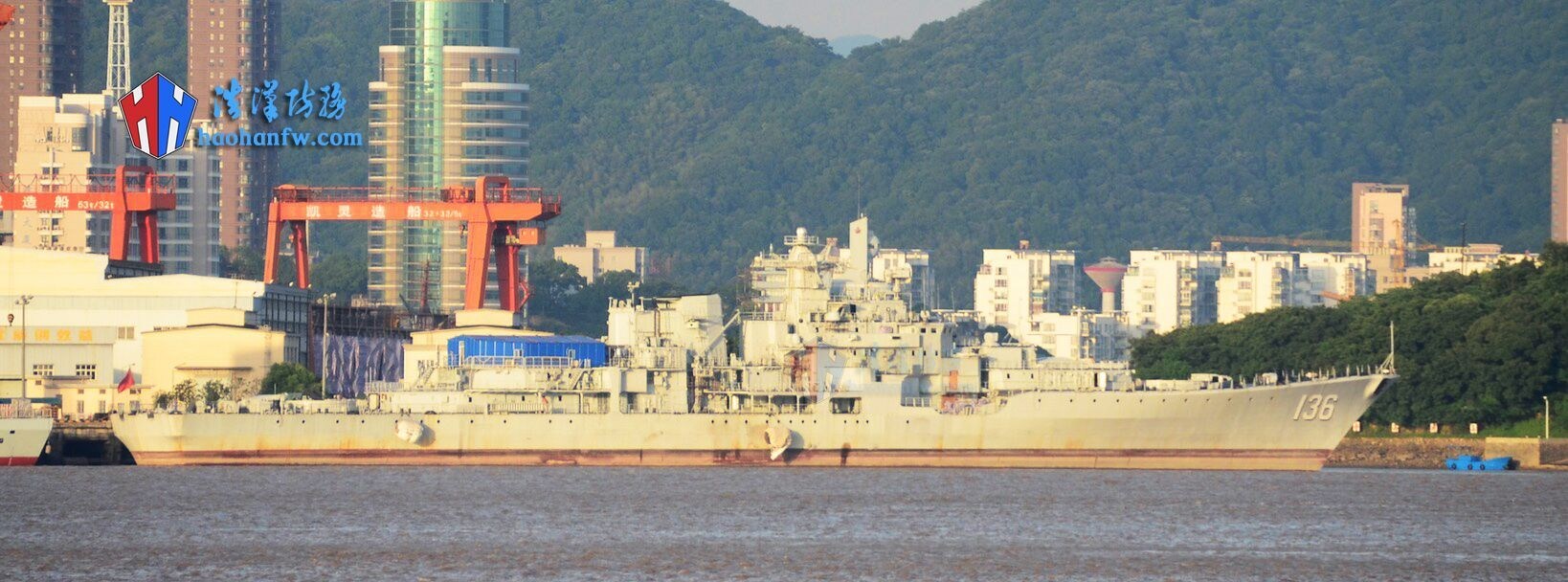

正在升级改装的现代级136舰全景照。

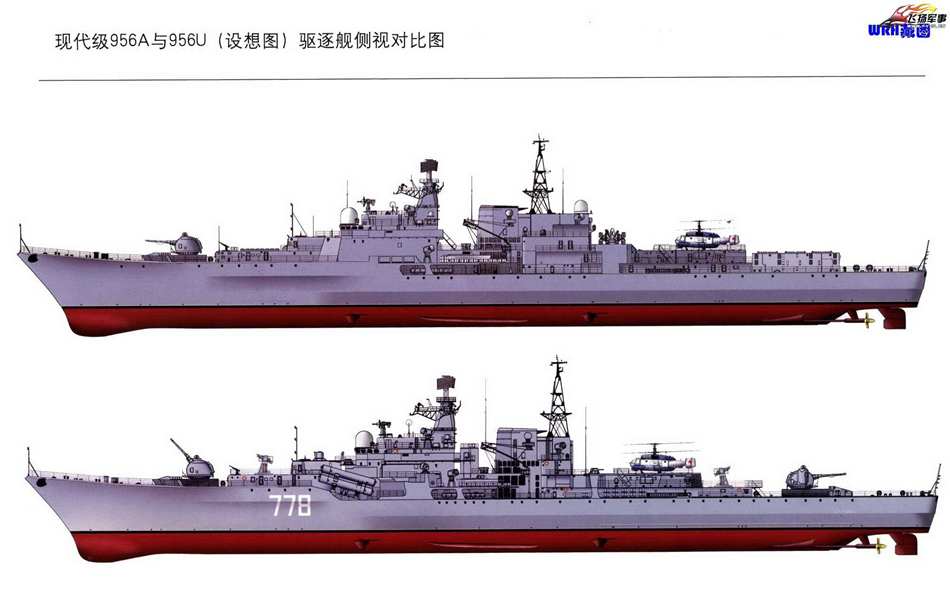

在原苏联/俄罗斯的计划中,现代级/956型驱逐舰就有改装升级的计划,如今将在我们的手中成为现实。

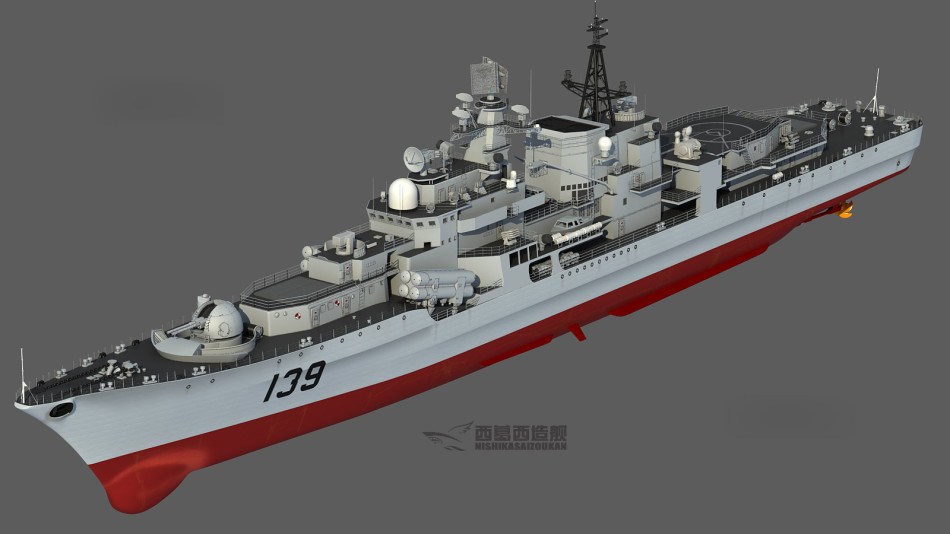

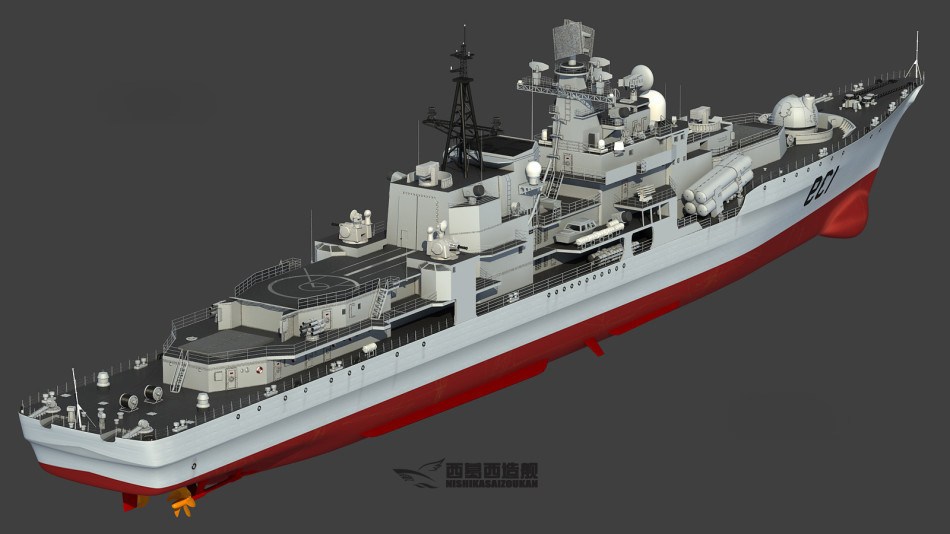

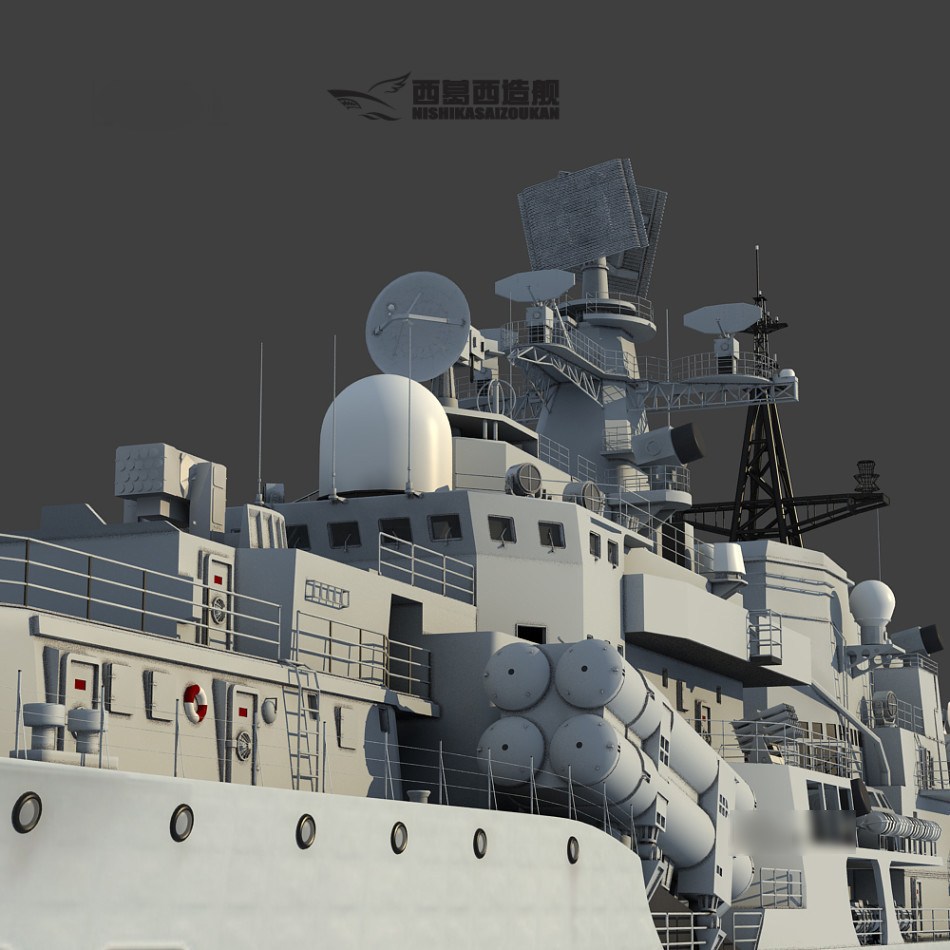

早前网友绘制的我军现代级驱逐舰改装升级想象图,国产的垂发、近防系统取代了原有的进口产品。现在,舰炮似乎也要换掉了。

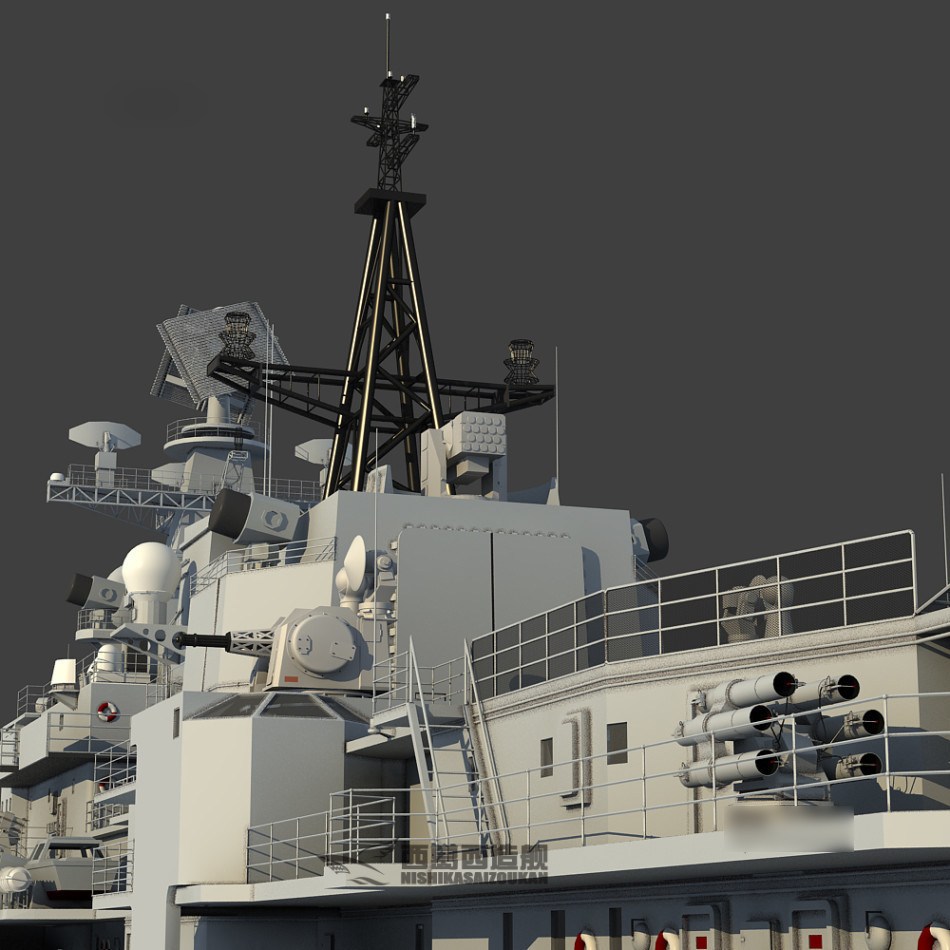

早前网友绘制的我军现代级驱逐舰改装升级想象图,国产的垂发、近防系统取代了原有的进口产品。现在,舰炮似乎也要换掉了。
早前网友绘制的我军现代级驱逐舰改装升级想象图,国产的垂发、近防系统取代了原有的进口产品。现在,舰炮似乎也要换掉了。
早前网友绘制的我军现代级驱逐舰改装升级想象图,国产的垂发、近防系统取代了原有的进口产品。现在,舰炮似乎也要换掉了。

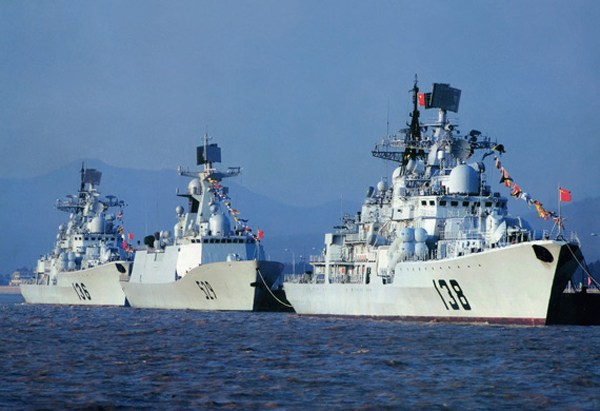

现代舰与054A舰一起靠泊。
