在机械设计领域，80% 以上的零件失效源于疲劳破坏 —— 从汽车变速箱齿轮到飞机发动机叶片，即便零件在静态载荷下强度充足，长期承受循环应力仍可能突然断裂，且断裂前无明显塑性变形，极易引发安全事故。

因此，疲劳强度设计是决定机械产品可靠性与寿命的关键环节。本文将围绕 “影响因素 - 恒幅应力 - 变幅应力” 三大维度，拆解疲劳强度设计的核心原理与工程方法。

一、影响零件疲劳强度的主要因素

零件的疲劳强度并非仅由材料性能决定，而是受 “材料 - 结构 - 工艺 - 工况” 四重因素协同影响，任一环节的缺陷都可能导致疲劳寿命大幅缩短。

1. 材料本身的疲劳性能

材料的疲劳极限（S₋₁，即无限次循环下不失效的最大应力）是疲劳设计的基准。不同材料的疲劳特性差异显著：

结构钢（如 45 钢、40Cr）经调质处理后，疲劳极限约为其抗拉强度的 0.4-0.5 倍；

铝合金（如 6061-T6）的疲劳极限较低，且无明显 “无限寿命平台”，需按有限寿命设计；

复合材料（如碳纤维增强树脂）的疲劳性能具有各向异性，沿纤维方向疲劳强度远高于垂直方向。

此外，材料纯度与内部缺陷（如夹杂物、气孔、裂纹）会显著降低疲劳强度。例如，轴承钢中直径超过 5μm 的氧化铝夹杂物，会使疲劳寿命下降 50% 以上 —— 这类缺陷会成为 “应力集中源”，循环应力下率先萌生微裂纹，最终导致断裂。

2. 零件几何形状

疲劳裂纹 90% 以上萌生于零件表面的应力集中区域，而几何形状是应力集中的主要诱因：

尖角、台阶、键槽、螺纹孔等结构，会使局部应力远超平均应力，应力集中系数 Kσ（局部最大应力与平均应力的比值）可达 3-5；

例如，轴类零件的台阶处若未设过渡圆角，Kσ 会从 1.2（R/d=0.1，R 为圆角半径，d 为轴径）飙升至 3.0（R/d=0），疲劳强度随之下降 60%。

工程设计中，需通过 “增大过渡圆角、采用卸荷槽、优化孔边结构” 等方式降低 Kσ，例如将齿轮齿根圆角半径从 0.2mm 增至 0.5mm，可使齿根弯曲疲劳强度提升 40%。

3. 表面质量与工艺：疲劳裂纹的 “第一道防线”

疲劳裂纹多从零件表面萌生，表面质量直接决定疲劳强度：

表面粗糙度：粗糙度 Ra 值从 0.8μm 增至 6.3μm，45 钢的疲劳极限会下降 25%—— 粗糙表面的凹坑相当于微型缺口，易形成应力集中；
表面处理：渗碳、氮化、喷丸等工艺可在表面形成压应力层（深度 0.1-0.5mm，压应力值 500-800MPa），抵消部分循环拉应力，使疲劳强度提升 30%-80%；
加工缺陷：磨削烧伤、表面划痕、电镀层脱落等工艺问题，会直接引入微裂纹，导致疲劳寿命骤降，例如曲轴磨削烧伤会使疲劳寿命缩短至正常水平的 1/10。

4. 工作环境与载荷类型：外部条件的叠加影响

温度：高温环境（如发动机缸体，工作温度 200-300℃）会使材料疲劳极限下降，例如 1Cr18Ni9Ti 不锈钢在 300℃时的疲劳极限，仅为常温下的 60%；

腐蚀介质：在潮湿、酸碱环境中，零件表面会发生电化学腐蚀，形成腐蚀坑，同时腐蚀产物会加速裂纹扩展，即 “应力腐蚀疲劳”，这类失效的疲劳强度通常仅为干燥环境下的 50%-70%；

载荷类型：循环应力的类型（拉压、弯曲、扭转、复合载荷）影响疲劳损伤机制，例如弯曲循环下的疲劳强度高于拉压循环（弯曲时零件截面应力分布不均，局部高应力区域小），而复合载荷需按 “当量应力” 换算后进行疲劳校核。

二、受恒幅循环应力时零件的疲劳强度

恒幅循环应力是指应力的最大值（σₘₐₓ）、最小值（σₘᵢₙ）与应力比（r=σₘᵢₙ/σₘₐₓ）保持不变的循环载荷，常见于匀速运转的零件（如旋转轴的弯曲应力、齿轮的齿根弯曲应力）。这类零件的疲劳强度设计核心是 “基于 S-N 曲线的寿命校核”。

1. 材料的 S-N 曲线

S-N 曲线（应力 - 循环次数曲线）是描述材料疲劳特性的核心工具，横坐标为循环次数 N，纵坐标为循环应力幅值 S（对称循环下 S=σₘₐₓ，r=-1）。曲线分为两个区域：

无限寿命区：当应力 S≤S₋₁（对称循环疲劳极限）时，零件可承受无限次循环而不失效（通常定义 N≥10⁷次为无限寿命）；

有限寿命区：当 S>S₋₁时，疲劳寿命 N 随 S 增大而减小，需按 “应力 - 寿命” 关系计算有限寿命（N<10⁷次）。

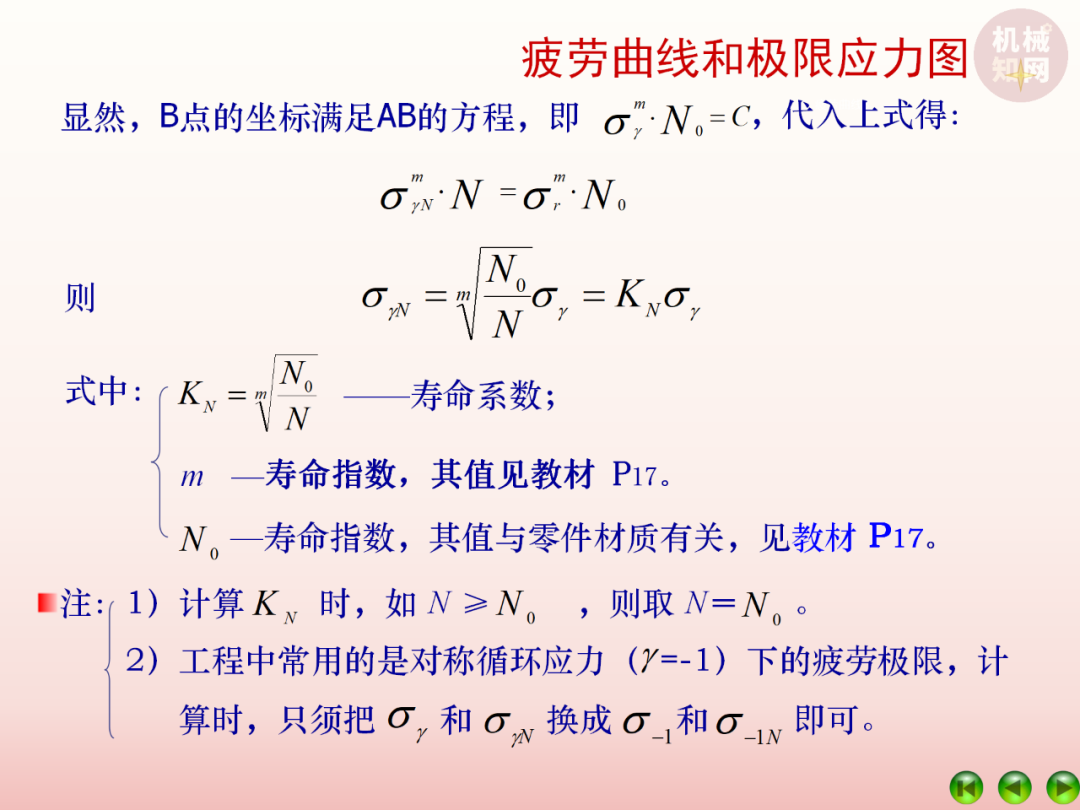

工程中常用幂函数拟合有限寿命区的 S-N 曲线：Sᵐ・N=C（m 为材料常数，C 为系数），例如 45 钢的 m≈9，C≈10³⁵（σ 单位为 MPa，N 单位为次）。

2. 零件疲劳强度的修正

材料的 S-N 曲线基于标准光滑小试样（直径 d=7-10mm，Ra≤0.8μm）测试得到，而实际零件的疲劳强度需考虑 “尺寸效应、应力集中、表面质量” 等因素，通过修正系数调整：

零件的疲劳极限 σ₋₁ₚ = S₋₁・εσ・β・γσ

εσ：尺寸系数，反映零件尺寸对疲劳强度的影响 —— 尺寸越大，内部缺陷概率越高，疲劳强度越低，例如轴径 d=10mm 时 εσ=1.0，d=100mm 时 εσ=0.7（45 钢）；

β：表面质量系数，与表面粗糙度、表面处理相关，例如 Ra=0.8μm 时 β=1.0，Ra=6.3μm 时 β=0.75，渗氮处理后 β=1.5；

γσ：应力集中系数的倒数（γσ=1/Kσ），需根据零件几何形状查手册获取，例如轴台阶 R/d=0.1 时 Kσ=1.8，γσ=0.56。

以 45 钢调质轴为例：材料 S₋₁=270MPa，轴径 d=50mm（εσ=0.8），表面 Ra=1.6μm（β=0.9），台阶 R/d=0.2（Kσ=1.5，γσ=0.67），则零件疲劳极限 σ₋₁ₚ=270×0.8×0.9×0.67≈129MPa。

3. 恒幅疲劳设计的两种思路：无限寿命与有限寿命

无限寿命设计：适用于对可靠性要求高的零件（如航空发动机零件、桥梁结构），要求工作应力 σ≤σ₋₁ₚ，且循环次数 N≥10⁷次。例如，某旋转轴工作弯曲应力 σ=100MPa，σ₋₁ₚ=129MPa，满足 σ <σ₋₁ₚ，可判定为无限寿命；< pan>
有限寿命设计：适用于寿命可预期的零件（如汽车底盘零件，设计寿命 N=10⁵次），需先根据工作应力 σ 计算对应的疲劳寿命 N，再与设计寿命对比。例如，45 钢零件工作应力 σ=300MPa，由 S-N 曲线幂函数 S⁹・N=10³⁵，得 N=10³⁵/(300⁹)≈5×10⁴次，若设计寿命为 10⁵次，则需降低工作应力至 270MPa（此时 N≈1.2×10⁵次）。

三、受变幅循环应力时零件的疲劳强度

变幅循环应力是指应力的幅值、应力比随时间变化的载荷，常见于非匀速运转或工况多变的零件（如汽车减震器、工程机械曲轴）。这类零件的疲劳强度设计核心是 “载荷谱采集与损伤累积理论”。

1. 载荷谱：变幅应力的 “数字化记录”

载荷谱是描述零件实际工作中应力变化的曲线或数据表格，需通过现场测试（如应变片、力传感器）采集，按 “应力水平 - 循环次数” 统计为 “雨流计数谱”—— 形似降雨时的水流，将复杂应力循环分解为若干个小的恒幅循环。例如，汽车底盘零件的载荷谱可分为：

低应力区（σ=50-100MPa）：占总循环次数的 80%，主要来自平稳路面行驶；

中应力区（σ=100-200MPa）：占 15%，来自转弯、加速工况；

高应力区（σ>200MPa）：占 5%，来自颠簸路面、紧急制动。

2. 损伤累积理论：判断疲劳失效的核心依据

变幅应力下，零件的疲劳损伤是各应力水平下损伤的累积结果，工程中最常用Miner 线性累积损伤理论，其核心假设是 “各应力水平的损伤独立累积，总损伤达到 1 时发生失效”。

Miner 理论的数学表达式为：

D = Σ(nᵢ/Nᵢ) ≤ 1

D：总损伤度，D=1 时零件失效；

nᵢ：第 i 级应力 σᵢ对应的实际循环次数（来自载荷谱）；

Nᵢ：第 i 级应力 σᵢ对应的疲劳寿命（由材料 S-N 曲线计算）。

例如，某 45 钢零件的载荷谱包含两级应力：σ₁=250MPa（n₁=10⁴次，N₁=2×10⁴次）、σ₂=200MPa（n₂=10⁵次，N₂=5×10⁵次），则总损伤 D=(10⁴/2×10⁴)+(10⁵/5×10⁵)=0.5+0.2=0.7<1，零件未失效；若 σ₁的循环次数增至 2×10⁴次，则 D=1.0，零件发生疲劳破坏。

3. 变幅疲劳设计的工程技巧：过载与欠载的影响

实际应用中，需注意载荷顺序对损伤累积的影响：
