今天我们来讲述一个结构上非常有趣的天线综合体——СГД-РА，它曾用于为远东地区的海员播放“太平洋”电台的节目。该电台于2008年停止播出，此后这套天线设备被长期废弃。
2023年，这座天线被拆除，如今只在我们多年来拍摄的大量照片中得以保存，因此我们决定尽可能详细地介绍它。
这座矗立在山丘之上的天线综合体，过去是驶入海参崴的火车或汽车旅客首先能看到的地标。它是滨海边疆区广播电视发射中心的一组短波段СГД-РА型天线，用于广播“太平洋”节目。
随着外国电台在苏联境内积极展开宣传攻势，苏联也开始采取反制措施——对意识形态上“不可接受”的电台实施干扰，同时加强自身对外广播的覆盖。
在这项对抗性宣传计划框架下，苏联国家广播电视委员会（Гостелерадио СССР）为回应美国电台的广播活动，向苏共中央提交了建立一座专门广播电台的方案，用以为苏联海员和渔民提供节目传送服务。
“太平洋”电台于1963年4月17日首次开播，开始面向远东地区在太平洋、印度洋及北极东部海域航行的海员和渔民进行广播。节目每日播出三次，电台呼号旋律采用的是歌曲《穿越山谷与丘陵》（《По долинам и по взгорьям》）。
自1978年10月起，“太平洋”电台开始每日播出。根据苏联海运部与渔业部的指令，每天18:15至19:00（海参崴时间），所有在海上的船舶通信员必须确保接收“太平洋”节目并通过船上广播系统播放。
电台播出的内容不仅包括地方和全国新闻，还包含来自海员家属的问候。每周每天都有不同主题的节目，如“书信日”“远东海陆纪行”等。电台还在哈巴罗夫斯克、纳霍德卡、马加丹、彼得罗巴甫洛夫斯克-堪察加斯基，甚至佩韦克等地设有自己的通讯员。
最初，“太平洋”使用功率80至500千瓦的短波发射机进行广播。1978年，根据“联盟广播与通信枢纽扩建计划”（СУР-6）第813号项目，开始建设新的3号技术大楼，用于安装功率1000千瓦的ПКМ-2短波发射机，同时部署“暴风雪（Пурга）”和“闪电-2（Молния-2）”短波干扰发射机及其РГД天线系统，以对抗外国广播并覆盖苏联西部地区（不过此处不赘述）。工程第一阶段于1982年投入使用，1985年经国家验收委员会批准正式启用。
随着苏美关系缓和，“太平洋”电台开始对所有听众开放收听，听众可以通过QSL明信片或信件确认接收。
苏联解体后，电台经费大幅削减，2001年停止播出。2003年短暂恢复三天（5月7、8、9日），之后再次停播。
2005年，在海参崴市政府与“海参崴国家电视广播公司”（ГТРК «Владивосток»）的支持下，电台再次复播，但在2008年又永久停播。
自那以后，其天线综合体长期被封存，随后彻底废弃。电台关闭15年后的2023年，这座天线设施被拆除——如今，它只存在于作者多年来在不同季节拍摄的大量照片中。
СГД-РА 是一种带无周期反射器的同相水平波段天线。这类天线是短波（KV）广播中用于不同传播距离的主要发射天线类型。
它由天线本体、反射器，以及分配馈线和供电馈线组成。天线本体包括若干段（或者更简单地说是几排）水平对称振子，彼此上下排列，馈电连接点位于同一垂直轴线上。
同相水平波段天线中的“РА”表示它配备了无周期反射器，用于实现天线的定向辐射。反射器由振子后方的水平导线网组成，可削弱反方向的辐射。

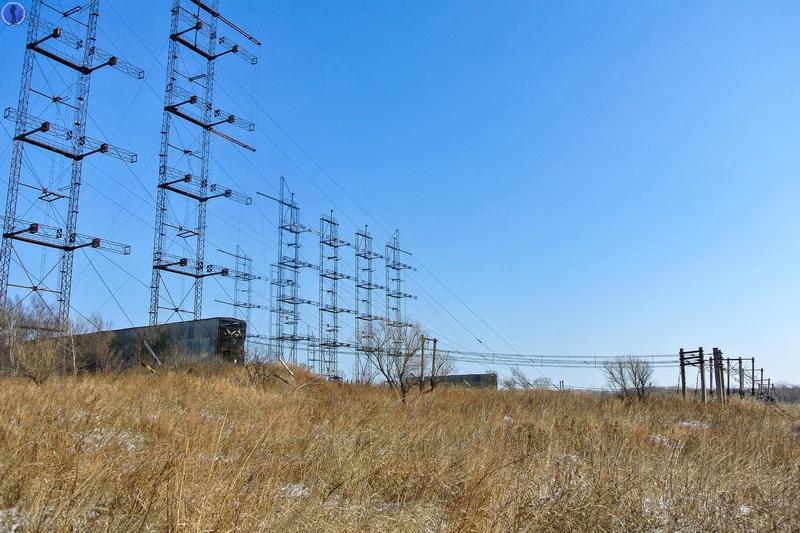

整个天线综合体由四个天线单元组成：两座大型天线各安装在四根塔架上，稍偏后方还有两座小型天线各安装在两根塔架上。
天线综合体的周边是一圈倾斜甚至部分倒塌的围栏。
从无线电中心的坐标天线切换器建筑，沿着一条长长的馈线通道，射频信号能量从发射机传送到天线。
这条通道分为四条线路。
每条线路都通向铺有石板的小屋——馈线变压器室，在那里进行调试。
变压器内部装有可调短路环的电动驱动装置，通过短接两条长线路来调节天线-馈线系统。
从变压器出来的馈线连接到类似立方体的天线反向切换开关，通过这些开关可以改变天线的辐射方向。
然后，馈线最终连接到天线本体。
现在我们爬上去，从上方看看它们的样子。
天线中使用了刚性振子。
再往上。
每个天线总共有六个层级，可以在上面稍作休息。
再往上。
现在我们到达天线的最顶层。

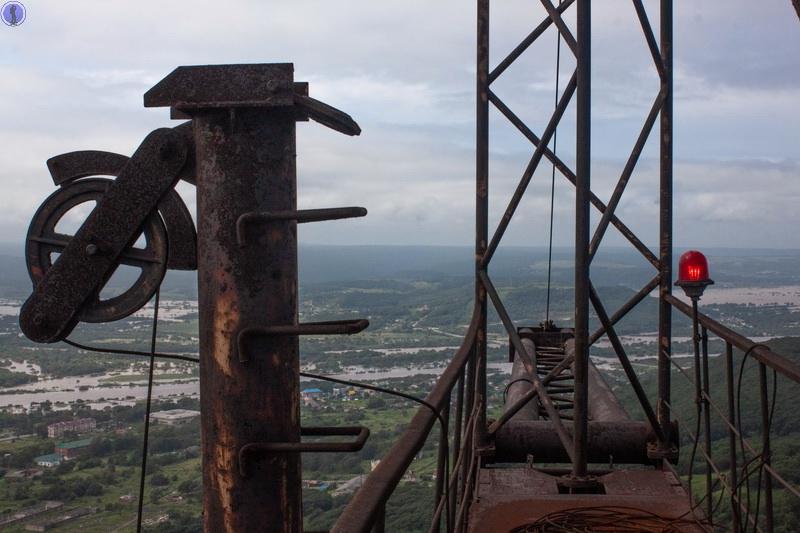

顶层装有红色信号灯，以防夜间航空器撞上。
可以看到相邻的天线。
远处可见技术楼 3 号，里面有发射机，这栋楼直到最后一直处于保存状态并有人看护。
这就是整个天线综合体的样子，现在只能通过我们的照片保存下来。
到此结束。
感谢观看本频道编译的内容，我们下次再见。
