前言
近期，安克旗下Nano快充家族迎来了新成员——安克Nano安心充Smart充电器，这款产品配备了智能交互屏显，能够快速识别iPhone 17/16/15系列及USB-C接口iPad设备并以毫秒级速度调整电流/电压，快速实现快充适配，更好呵护用户设备。
此外还加入趣味表情、快充温度状态、设备电量进度条等丰富显示功能，而不仅限于传统的充电功率显示。并且还支持智能快充、护机充电两种模式主动切换设置，可有效减缓电池健康衰减，安全可视化，智能交互体验更上一个台阶。下面我们就来安克这款新品的具体设计做工。
安克Nano 45W氮化镓屏显充电器开箱
包装盒正面印有ANKER安克品牌以及各种充电配件简图。
背面贴有产品信息贴纸。
包装盒上参数特写，下面到产品实物展示环节再介绍。
包装内含充电器以及说明书等。
充电器初始状态外套防刮保护纸，并印有触控区域以及屏幕操作提示。
安克Nano 45W氮化镓屏显充电器采用PC阻燃材质外壳，机身表面准分子喷涂工艺处理手感细腻丝滑，顶部银色镶边加黑色亮面板装饰进一步提升产品精致感。
充电器腰身一面印有ANKER品牌。
另一侧面配置触控键以及USB-C快充接口，触控区域内凹设计方便用户确定位置。
还有一侧面两侧加入双翼设计，以应对插脚180°翻转使用场景，细节设计十分讲究。
机身顶部黑色面板内置隐藏智能交互屏显，实时功率、控温状态看得见。
充电器屏显支持iPhone 17/16/15系列及USB-C接口iPad设备智能识别，快速精准接收充电指令，毫秒级调整电流/电压，实现与iPhone/iPad充电曲线同频，智能护机充电更放心。
此外充电状态、功率以及进度也都实时可视化。
并且还能反馈当下的快充温度状态，安全同样看得见，使用更安心。
不仅如此，充电器还支持智能快充、护机充电两种模式主动切换设置，夜间充电场景，用户可切换护机充电模式，手机整晚充电不伤电池，可有效减缓20%电池健康衰减。
为进一步提升交互体验，安克还为这款屏幕加入了丰富的趣味表情。
输入端外壳上印有产品参数信息。
产品参数特写
型号：A121D
输入：100-240V~50/60Hz 1.5A Max
输出：5V3A、9V3A、15V3A、20V2.25A（45W Max）
制造商：安克创新科技股份有限公司
充电器通过了CCC认证。
充电器配备新国标折叠插脚，有效避免误触风险。
此外插脚还采用了90°+180°双折叠专利设计，不仅不受狭小空间限制，桌插屏幕查看更方便。
实测充电器机身长度为40.3mm。
宽度为35.44mm。
厚度为34.03mm。
和苹果40W动态快充放在一起对比，安克这款更小更精致。
充电器拿在手上的大小直观感受。
另外测得产品重量约为73g。
使用ChargerLAB POWER-Z KM003C测得充电器支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。
此外PDO报文显示USB-C口还具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位，以及5-11V3A、5-16V3A两组PPS电压档位。
使用安克Nano 45W氮化镓屏显充电器给苹果iPhone 17 Pro充电，测得充电功率约为28.49W。
安克Nano 45W氮化镓屏显充电器拆解
将充电器输入端外壳拆开，插脚与PCBA模块为接触式通电设计，插脚通过塑料盖板以及螺丝完全封装。
将顶部黑色面板也拆掉，显示屏通过排线连接PCBA模块。
分离显示屏将PCBA模块取出。
壳体内侧对应触控键区域贴有铜箔。
实测PCBA模块长度为31.59mm。
宽度为31.05mm。
厚度为30.2mm。
PCBA模块器件间填充导热凝胶，两侧小板以及变压器上覆盖导热垫。

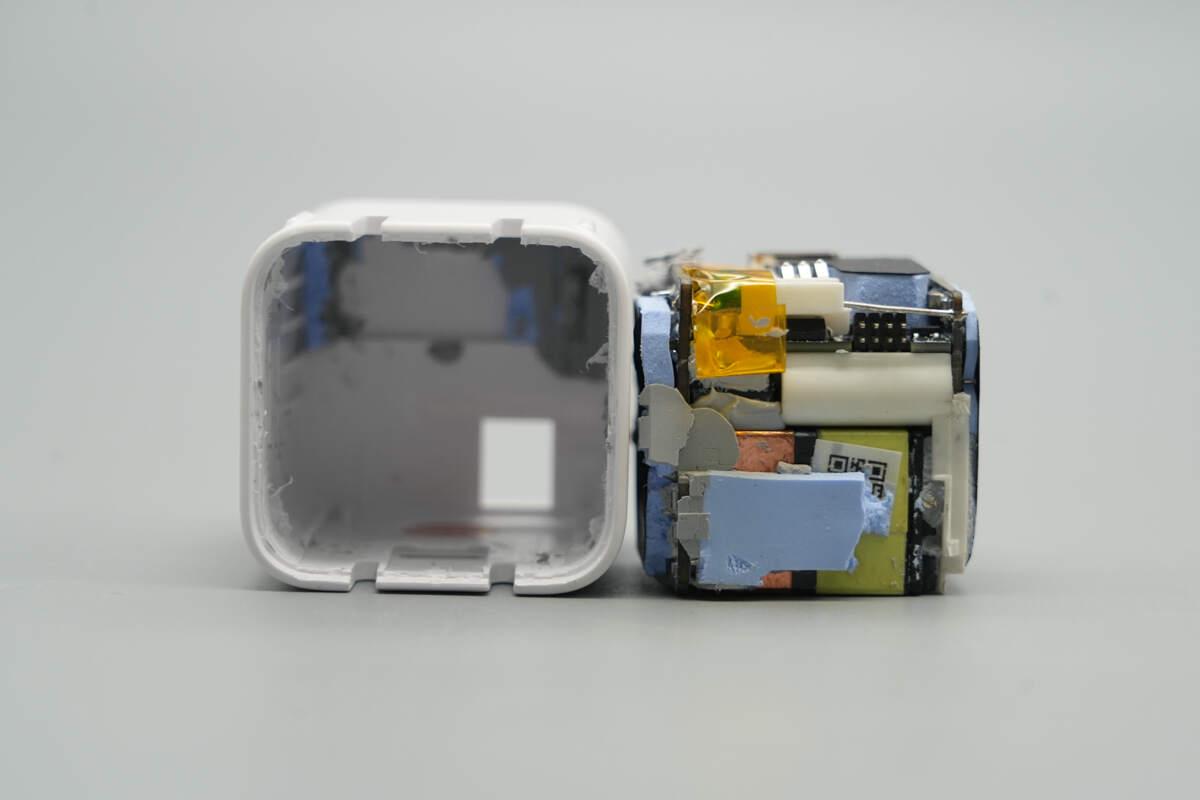

此外输出端小板正面也覆盖导热垫处理，右侧区域粘贴耐高温绝缘胶带。
将模块清理干净，可以看到初次级间还设有塑料支架进行隔离，同时起到加固模块作用。
将PCBA模块拆分开，模块由三块小板堆叠设计。
第一块PCB板初次级做了镂空分隔设计，正面设有贴片保险丝、共模电感、整流桥、光耦、协议芯片、输出VBUS开关管等器件。
小板背面无器件。
第二块板子正面设有NTC热敏电阻、高压滤波电解电容、主控芯片供电电容、变压器和Y电容。
背面设有工字电感和合封氮化镓芯片。
第三块小板正面设有输出滤波固态电容、同步降压转换器、存储器等器件。
背面设有同步整流控制器、同步整流管以及MCU。
贴片保险丝来自贝特电子，额定电流3.15A。
共模电感双线绕制，用于滤除EMI干扰。
整流桥来自平伟，型号TMBFR410A，规格为1000V 4A，采用TMBF封装。
NTC热敏电阻用于抑制上电浪涌电流。
初级侧四颗高压滤波电解电容全部来自JSH万京源，其中两颗规格分别为400V10μF和400V15μF。
第三颗规格为400V39μF。
第四颗规格为400V15μF。
工字电感特写。
合封氮化镓芯片来自华源智信，型号HYC3687HR02-R，HYC3687H系列产品是集成PWM+ Sense Fet + GaN的三合一控制器。该控制器采用无损电流检测技术，集成了高压启动，消除通用的采样电阻，进一步提升效率，减少外围器件，降低系统成本。
芯片内部集成700V DGaN，贴合市场需求，非常适合小体积电源。专利D-GaN驱动技术和可调节开关速度改善辐射EMI特性。DFN6mmX8mm封装，有效兼顾成本和散热。搭配华源同步整流芯片，确保系统可靠工作在CCM/QR/DCM模式。
HYC3687H/X集成了完善的保护功能，包括输出过压保护、变压器饱和保护（TSP）、芯片供电过压保护、过载保护（OLP）、过温保护（OTP）、欠压保护、片内过温保护等，采用QFN6x8封装。
主控芯片供电电容也是来自万京源，规格为63V10μF。
变压器特写。
OR 3H7光耦用于输出电压反馈。
蓝色Y电容来自东莞成希电子。
另一颗蓝色Y电容也是来自东莞成希电子。
同步整流控制器来自华源智信，型号HY923，是一颗数字自适应同步整流控制器，支持正端和负端应用，无需辅助绕组供电。芯片支持DCM/CCM/PFM/QR运行模式，支持3.2~25V供电电压范围，耐压为150V。
HY923的高电流驱动能力适配多种同步整流管，栅极驱动电压钳位为7V，具有开机主动下拉功能，适应不同厂家MOS。芯片具备直通保护，优化开关损耗和EMI，并具备低静态电流，采用SOT23-6封装。
华源智信 HY923 资料信息。
充电头网拆解了解到，华源智信半导体HY923还被小米90W 2C1A氮化镓快充充电器、图拉斯45W小冰块氮化镓充电器、联想thinkplus 30W 2A1C氮化镓多口充电器、安克六口氮化镓200W桌面充电器、石龙富华UE 35W 2A2C氮化镓快充插座等产品采用，芯片性能获客户一致认可。
同步整流管来自平伟，型号D100N10ES，NMOS管，耐压100V，导阻5mΩ，采用DFN5*6封装。
输出滤波固态电容来自万京源，规格为25V560μF。
用于屏显控制的MCU特写，丝印05320T，采用QFN32封装。
存储器来自Puya普冉，型号为PY25Q128HA，采用SOP8封装，用于存储配置信息。
用于降压为MCU和屏幕供电的同步降压转换器来自TOLL拓尔微，丝印TY1H，实际型号为TMI3341，这是一款高效1.5MHz同步降压转换器，可提供高达1.2A的输出电流。
TMI3341集成高低侧MOSFET功率管，其低导通电阻有效减少了传导损耗。轻载条件下，芯片采用脉冲频率调制模式运行，显著提升轻载效率。通过1.5MHz开关频率实现较低输出电压纹波，同时支持使用小型化电感与电容元件，且仅需少量标准外部元器件，采用符合ROHS标准的6引脚SOT23-6封装。
旁边是一颗贴片降压电感。
协议芯片丝印SM001，采用QFN24封装。
USB-C口输出VBUS开关管来自Allpower铨力微，型号AP30H80Q，NMOS管，耐压30V，导阻4.1mΩ，采用PDFN3X3封装。
屏幕背面贴有泡棉保护。
另一面排线上焊接排针插槽。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上安克Nano 45W氮化镓屏显充电器的核心器件清单，方便大家查阅。
安克Nano 45W氮化镓屏显充电器作为Nano系列的新成员，不仅机身小巧，同时采用全新外观设计语言。iPhone 17同款边框、R角、星宇橙配色等细节搭配顶部亮面板以及智能屏显，更是精美中透露十足科技感。
屏幕支持实时快充功率、温度、设备电量以及趣味表情等丰富显示功能，并且为方便产品插在插座使用时查看屏幕，还创新性设计了90°+180°双折叠插脚。产品支持快速识别iPhone 17新机等设备功能，提供最高45W快充，可让设备快速回血。
充电头网通过拆解了解到，安克这款产品内部采用三块PCB板堆叠设计，并使用了华源智信半导体HYC3687HR02-R+HY923高集成合封氮化镓电源方案，不仅有效助力产品机身实现小型化，同时保证了系统可靠性和效率。PCBA模块上各器件间的间隙填充导热凝胶，各小板还覆盖导热垫，散热措施到位。
