在材料力学中，扭转变形是杆件的一种基本形式，其受力特点是杆件两端作用着一对大小相等、方向相反、且作用面垂直于杆件轴线的外力偶。这种受力模式使杆件的任意两个横截面绕轴线产生相对转动，而纵向线则变成螺旋线。

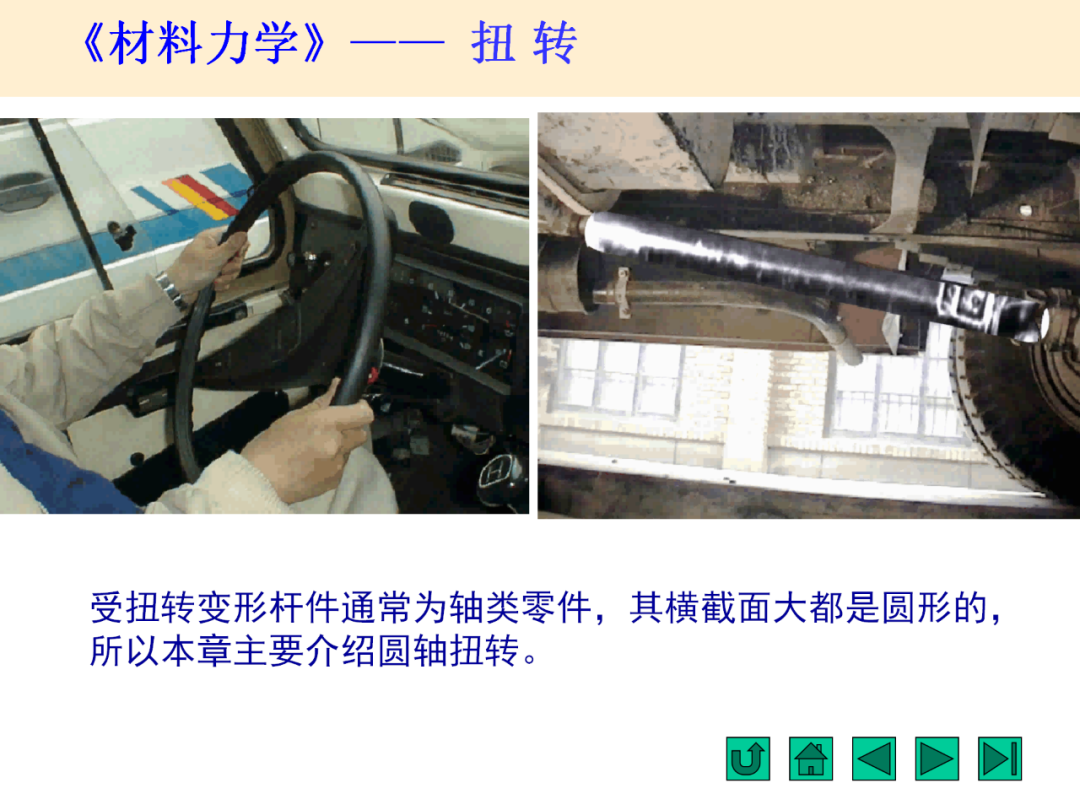

以扭转变形为主的直杆件通常称为“轴”，其中横截面为圆形的称为圆轴。横截面上由扭矩作用产生的内力称为扭矩，其大小可通过截面法求得，并常用扭矩图来表示沿杆轴线各横截面上扭矩的变化规律。

文末提供PPT下载

打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片
打开网易新闻 查看精彩图片

在弹性范围内，圆轴扭转时横截面上会产生剪切应力，即扭转应力。其分布规律是：应力大小与该点到圆心的距离成正比，方向垂直于半径，因此外表面的剪应力最大，圆心处为零。最大剪应力的计算公式为 τ_max = T / W_t，其中T为扭矩，W_t为抗扭截面系数。

为了确保安全，圆轴需满足强度条件（最大剪应力不超过许用值）和刚度条件（单位长度扭转角不超过许用值）。此外，通过扭转试验可以测定材料的剪切模量、屈服强度等关键力学性能参数。
