前言
充电头网拿到了安克心猿桌面拓展坞，这款拓展坞与黑神话悟空联名，机身设计灵感源于心猿形象，采用2.5D浮雕工艺，屏幕UI界面设计选用黑神话游戏同款符号，壁纸采用游戏经典名场面，带来专属的使用体验。
安克心猿桌面拓展坞共设有14个接口，具备4个USB-C接口、3个USB-A接口、2个HDMI接口、DP接口、3.5mm音频接口和2.5G有线网络接口，还具有SD和TF卡槽。拓展坞支持四屏异显，DP接口支持8K60Hz输出，HDMI接口支持8K30Hz输出。
拓展坞内置氮化镓电源，总输出功率为160W。机身前面板为三个USB-C接口，分别支持10Gbps和5Gbps传输速率，便于连接手机和其他存储设备，机身背面设有HDMI、DP接口，网线和USB-A接口，用于连接固定设备，如显示器和外设等，桌面更加整洁清爽。
前面板三个USB-C接口均支持100W输出功率，机身后方USB-C接口支持140W输出功率，前面板屏幕可显示充电功率/传输/网络连接状态，支持APP控制，内置温控风扇散热。下面充电头网就带来安克这款桌面充电拓展坞的拆解，一起看看内部的设计和用料。
安克14合1心猿桌面拓展坞开箱
包装盒正面印有ANKER X 悟空联名，拓展坞外观，名称和拓展坞卖点。
背面标注了接口名称和相应的接口功能，并印有使用场景图和产品卖点介绍。
包装内含拓展坞，AC电源线，10Gbps数据线，黑神话束线带，联名理线器和使用说明书。
附带数据线设有黑神话束线带。
附带数据线为USB-C to USB-C线，线头外壳磨砂方便插拔，此外设计有ANKER品牌。
测得数据线长度约为100cm。
使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB 3.2/USB4 Gen2（10Gb/20Gb）。
电源线为国标两插，来自永家兴电业，规格为10A 250V。
插头采用符合新国标标准的全新半包胶插脚，具备绝缘护套，提升安全性，有效避免误触风险。
电源线身标识一览，来自深圳市永家兴电业有限公司，规格为2X0.75mm²。
八字线插头规格为2.5A 250V。
拓展坞正面印有联名和心猿形象。
心猿形象采用立体烫金工艺。
拓展坞正面设有液晶屏幕，TF卡槽，SD卡槽，USB-C接口和音频接口。
TF卡槽下方为SD卡槽，设有图案和名称示意。
机身正面三个USB-C接口均支持100W快充，下方标注10Gbps和5Gbps传输速率。
3.5mm音频接口特写。
面板为金色丝印锁子纹装饰。
机身侧面设有旋转编码器。
旋钮采用金色装饰。
旋钮底部设有立体微雕工艺，明暗交相辉映。
机身背面设有散热孔，网线接口，USB-A接口，DP接口，HDMI接口，USB-C接口和电源接口。
散热孔采用格栅设计。
2.5G网络接口和USB-A接口特写。
中间位置设有DP和两个HDMI接口。
连接电脑的上行USB-C接口特写，支持140W PD3.1快充。
拓展坞电源输入线插座特写。
拓展坞侧面设有散热孔，内置散热风扇进行散热。
机身底部印有产品参数信息，并设有防滑脚垫。
拓展坞参数特写
Anker心猿桌面拓展坞（14合1，四屏异显，DisplayLink）
型号：A83B3
输入：100-240V~，50-60Hz，2.5A
USB-C4输出：5V ⎓ 3A，15W / 9V ⎓ 3A，27W / 15V ⎓ 3A，45W / 20V ⎓ 5A，100W / 28V ⎓ 5A，140W（140W Max）
USB-C1 / USB-C2 / USB-C3输出：5V ⎓ 3A，15W / 9V ⎓ 3A，27W / 15V ⎓ 3A，45W / 20V ⎓ 5A，100W（100W Max）
USB-A1 / A2输出：5V ⎓ 0.9A，4.5W（4.5W Max）
USB-A3输出：5V ⎓ 0.5A 2.5W（2.5W Max）
合计输出：171.5W Max
安克创新科技股份有限公司 安克设计 中国制造
测得拓展坞机身宽度约为195.2mm。
机身深度约为92.3mm。
拓展坞机身厚度约为47.5mm。
拓展坞拿在手上的大小直观感受。
测得机身重量约为826g。
接通电源，拓展坞显示安克与悟空联名。
屏幕显示各个接口的当前输出功率和总输出功率。
还可单独显示接口的输出功率，连接速率，和接口的当前电压电流信息。
测得前面板USB-C1/C2/C3接口支持QC3+/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。
PDO报文显示USB-C接口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及4.5-11V5A一组PPS电压档位。
机身背面USB-C4接口支持PD 3.1 140W快充。
PDO报文显示USB-C接口具备5V3A，9V3A，15V3A，20V5A和28V5A五组固定电压档位。
安克14合1心猿桌面拓展坞拆解
看完了安克这款拓展坞的开箱测试，下面就进行拆解，一起看看内部的设计和用料。
首先拆下双面胶固定的前面板，内部壳体通过螺丝固定。
侧面旋转编码器通过插接件连接。
外壳内部设有旋转编码器，焊接小板连接。
拓展坞采用塑料机芯。
PCBA模块通过螺丝固定在壳体内部。
拧下固定螺丝，拆下拓展坞PCBA模块。
电源模块粘贴热敏电阻检测温度。
机芯内部设有电源模块和散热风扇组件，通过螺丝固定。
拧下固定螺丝，取出电源模块和散热风扇组件。
散热风扇来自建准，型号EF50101B2-C041-S99，规格为12V 1.44W，中国制造。
测得电源模块长度约为119.6mm。

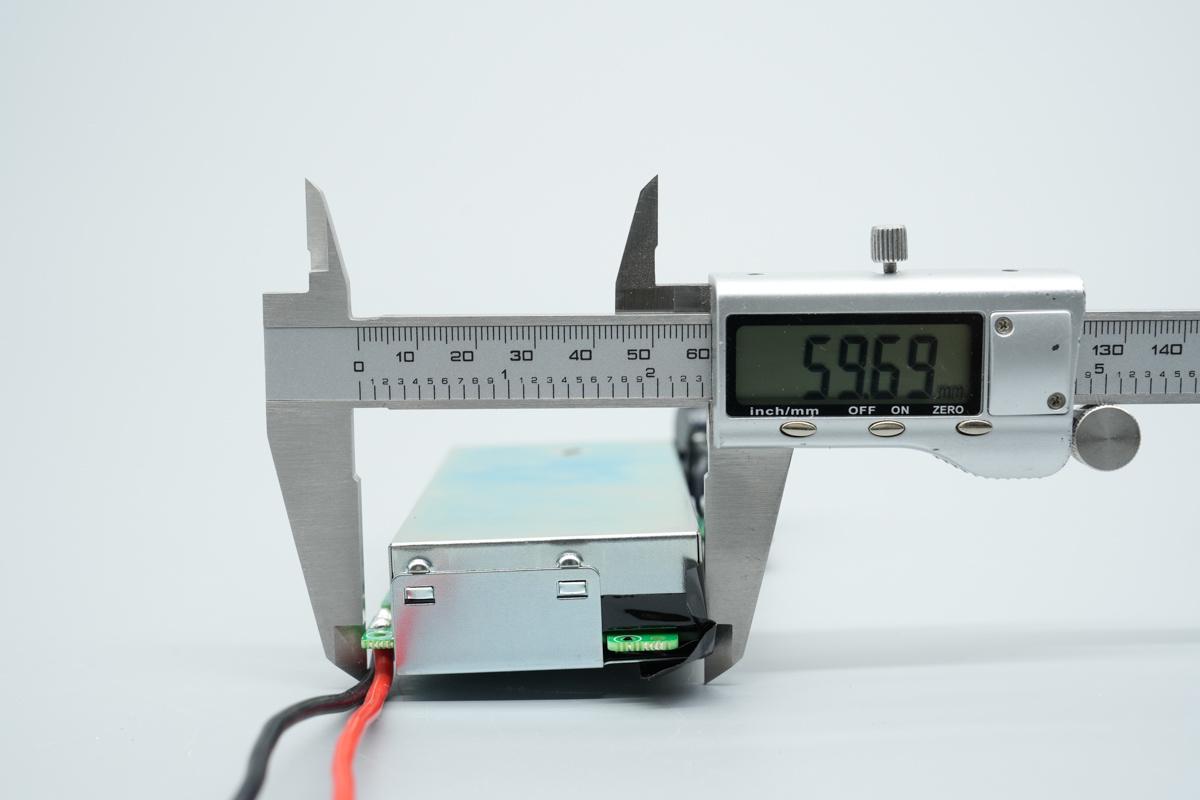

电源模块宽度约为59.7mm。

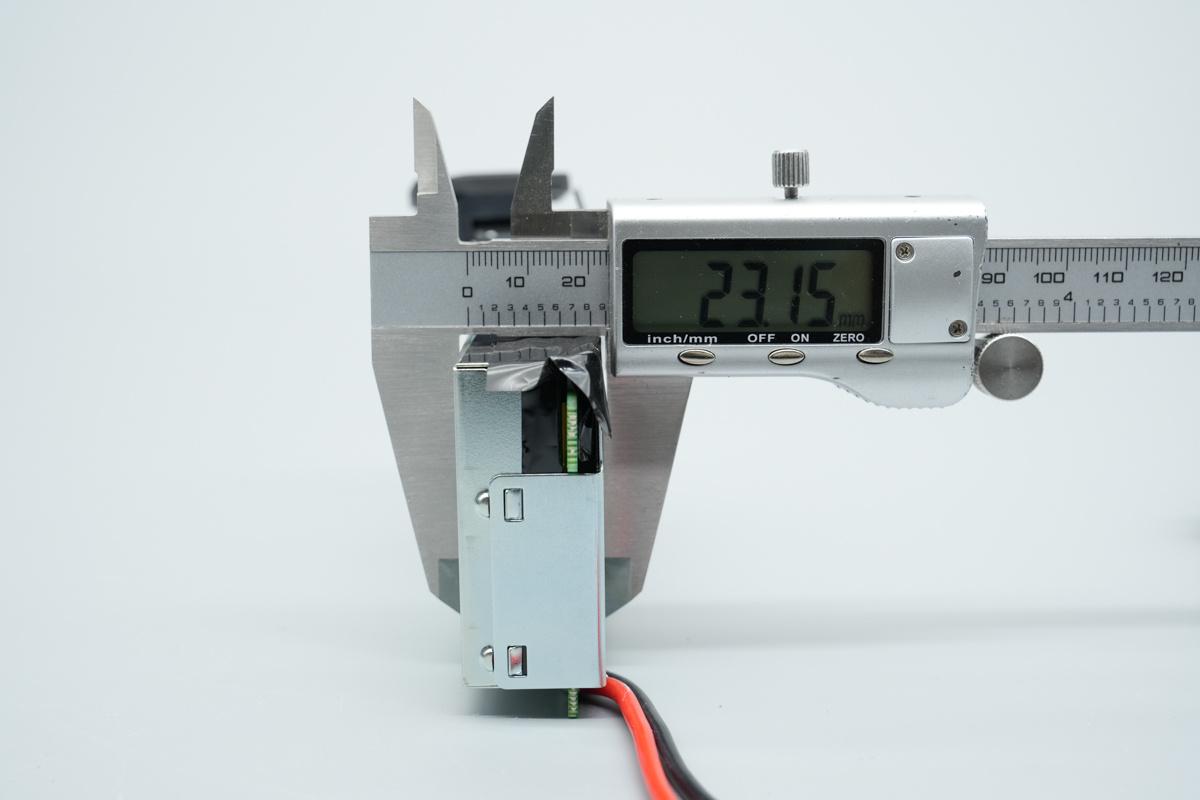

电源模块厚度约为23.2mm。
电源模块包裹散热片。
另一面通过胶带粘贴固定。
拆下电源模块包裹的散热片，继续进行拆解。
清理掉导热胶，电源模块正面一览，左侧上方为交流输入端，设有保险丝，蓝色Y电容，压敏电阻，共模电感。左下角设有黄色安规X2电容，共模电感，整流桥设有黄铜散热片，上方设有薄膜滤波电容和滤波电感。
在下方中间位置设有PFC升压电感，上方设有两颗高压滤波电容，在右侧设有LLC谐振电容，谐振电感和变压器，右侧下方为输出端，设有滤波固态电容和滤波电感。
电源模块背面设有PFC+LLC二合一控制器，右侧下方设有PFC开关管，上方设有PFC整流管。左侧上方设有LLC开关管，左下角设有同步整流控制器和同步整流管。初次级之间设有白色光耦用于输出电压反馈。
PCBA模块侧面一览，输入端设有保险丝，蓝色Y电容，压敏电阻，安规X2电容。
输入端保险丝来自贝特电子，出料号932，规格为5A 250V。
蓝色Y电容来自东莞成希，料号CD221K。
压敏电阻来自赛尔特，型号SFV10D621K，用于吸收过压浪涌。
共模电感采用漆包线和绝缘线绕制。
安规X2电容来自威迪电子，规格为0.47μF。

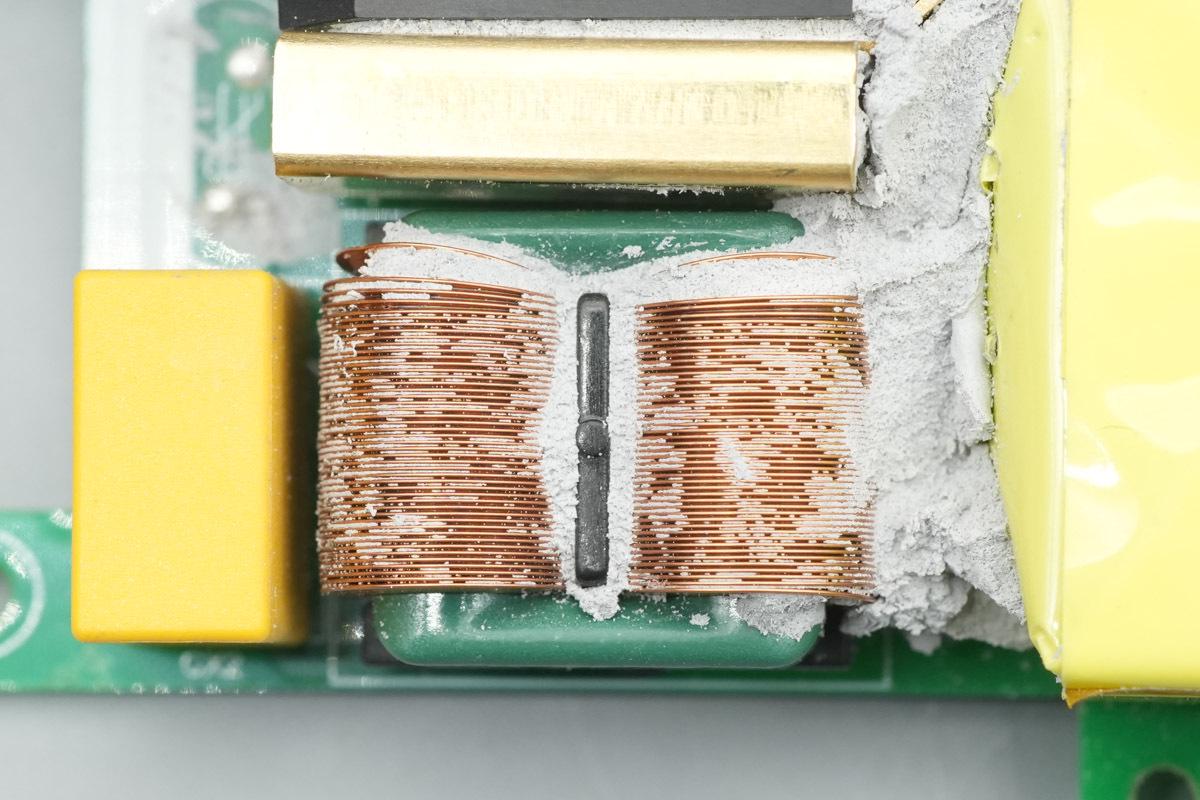

另一颗共模电感采用扁铜线绕制。
整流桥来自平伟，型号GBL610，规格为1000V 6A，使用两颗并联，采用GBL封装。
薄膜滤波电容规格为1μF450V。
另一颗薄膜滤波电容规格相同。
滤波电感采用漆包线绕制。
电源主控芯片采用芯源半导体HR1211，是一颗多模式PFC和电流模式LLC二合一控制器，将传统芯片方案需要2-3颗芯片才能实现的功能集成在一颗芯片内部，PFC控制器支持CCM和DCM工作模式。
HR1211采用数字控制内核，支持高压启动和智能X电容放电，PFC级支持最高250KHz工作频率，LLC级内置600V半桥驱动器，内部集成自举二极管，工作频率高达500KHz，支持丰富的保护功能，采用SOIC-20封装。
为主控芯片供电的固态电容规格为220μF35V。
PFC开关管来自英诺赛科，使用两颗并联，丝印70DA140C，型号INN700DA140C，为耐压700V的增强型氮化镓开关管。其瞬态耐压为800V，导阻为140mΩ，具备开尔文源极，采用DFN5*6封装。
英诺赛科氮化镓开关管具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。适用于图腾柱PFC，快充电源，高功率密度以及高能效开关电源应用。
英诺赛科 INN700DA140C 资料信息。
充电头网通过拆解了解到，英诺赛科氮化镓芯片目前已被三星，OPPO，VIVO，联想，雅迪，LG，华硕，安克，努比亚，倍思，绿联，闪极等多家知名品牌和厂商所采用，出货量突破15亿颗。
PFC整流管来自泰科天润，型号G3S06506C，是一颗650V耐压，6A电流的碳化硅二极管，采用TO-252封装。
PFC升压电感采用ATQ27磁芯绕制，严密缠绕胶带绝缘。
高压滤波电容来自三鑫，规格为450V68μF。
另一颗滤波电容规格相同。
LLC开关管来自士兰微电子，型号STS65R190L8AS2TR，NMOS，耐压650V，导阻155mΩ，采用DFN-4-8*8*0.85-2.0封装。
谐振电感采用ATQ18磁芯绕制。
谐振电容来自威庆电子，规格为0.022μF630V。
LLC变压器采用ATQ27磁芯绕制，严密缠绕胶带绝缘。
蓝色Y电容来自东莞成希，料号CD471K。
另一颗蓝色Y电容来自威庆电子，料号CD102M。
兆龙科技CT1018光耦用于输出电压反馈。
同步整流控制器来自MPS，型号MP6924A，是一颗LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，兼容CCM/DCM模式。MP6924A内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用，采用SOIC-8封装。
两颗同步整流管来自领泰半导体，丝印S6808，型号LTS6808FJX，NMOS，耐压80V，导阻6.7mΩ，适用于DC-DC转换，笔记本和显卡应用，采用DFN5*6-8L封装。

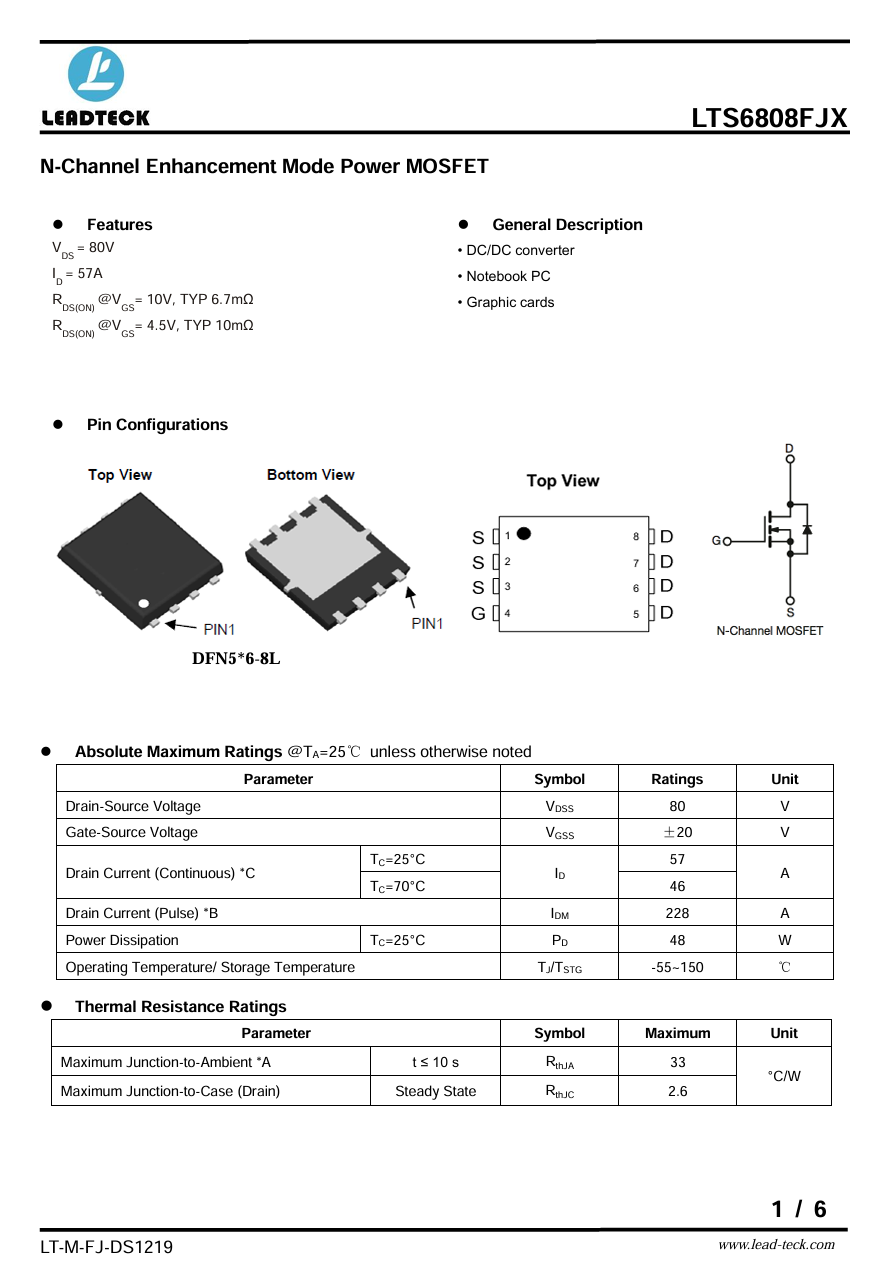

领泰半导体 LTS6808FJX 资料信息。
滤波固态电容来自三鑫，规格为680μF25V。
滤波电感采用漆包线绕制。
拓展坞模块正面一览，上方设有3.5mm耳机接口，USB-C接口，TF和SD卡槽。下方设有网络接口，USB-A接口，DP接口，HDMI接口和USB-C接口。左侧设有降压电感和滤波电容，中间右侧位置设有散热片，右侧也设有降压电感。
PCBA模板背面设有协议降压芯片，存储器，主控MCU，同步升降压控制器和电平转换芯片。
拆下螺丝固定的散热片，在散热片下方设有DisplayLink芯片，内存和集线器芯片。
USB-C上行接口连接到威锋电子VL822-Q8集线器芯片，内部集成上行端口和两个下行端口复用器，适用于两个USB-A与两个USB-C接口扩展应用，支持10Gbps速率，采用QFN-88封装。
外置存储器来自兆易创新，丝印Q5EE，型号GD25Q16EEIG，容量为2MB，支持2.7-3.6V工作电压范围，采用USON8封装。
USB集线器芯片来自威锋电子，型号VL817-Q7，是一颗5G速率的集线器芯片，用于USB接口扩展，采用QFN-76封装。
存储器来自兆易创新，型号GD25LQ64ETIG，容量为8MB，支持1.65-2V工作电压，采用SOP8封装。
复用器来自有容微，丝印A34，型号ASW3410QNG，支持10GHz典型带宽，支持1.5-5V工作电压范围，采用QFN18L封装，用于USB-C接口正反面切换。
USB集线器芯片来自创惟，型号GL850G，是一颗四接口的USB2.0 HUB芯片，采用SSOP28封装。
DisplayLink芯片来自新突思，型号DL-7400，通过USB3.2接口连接主机，支持4路DP++或HDMI2.0输出，集成数字音频和2.5G以太网，采用fcCSP524L封装。
内存芯片来自芯存半导体，型号GDB4CBQN-MK，为LPDDR4X内存，容量为2GB，速率为3733Mbps，采用200-ball FBGA封装。
同步降压芯片来自茂达，型号APW7438A，是一颗7A输出电流的同步降压转换器，支持I2C接口进行输出电压调节，开关频率为1.2MHz，芯片内布置极低导阻开关管，支持2.7-6V输入电压，具备欠压闭锁，过压和过流保护，采用QFN-14封装
网卡芯片来自瑞昱半导体，型号RTL8221DI，用于2.5G有线网络连接，采用QFN48封装。
网络变压器来自铭普光磁，型号G24172CG，支持2.5G网络应用，采用SMT封装。
音频芯片来自瑞昱半导体，型号ALC4032，是一款低功耗USB数字音频芯片，支持192kHz/24bit采样率，采用QFN48封装。
主控MCU来自小华半导体，型号HC32F460PETB，芯片内置ARM Cortex-M4内核，主频为200MHz，内置512KB FLASH和192KB SRAM，支持1.8-3.6V工作电压范围，具备UART、SPI、I2C、I2S、CAN、QSPI、SDIO和USB-FS接口，采用LQFP100封装。
存储器来自兆易创新，型号GD25Q128EWIG，容量为16MB，支持2.7-3.6V工作电压，采用WSON8封装。
电平转换芯片来自润石，型号RS0104，是一颗4位双向电平转换器，A端口支持1.65-5.5V电压，B端口支持2.3-5.5V工作电压，采用TSSOP-14封装。
同步升降压控制器来自南芯科技，丝印SC1817，采用QFN32封装。
同步升降压开关管来自Din-Tek，型号DTQ3404，NMOS，耐压40V，导阻3mΩ，采用DFN3*3-8L封装。
另外两颗开关管型号相同。
4.7μH合金电感特写。

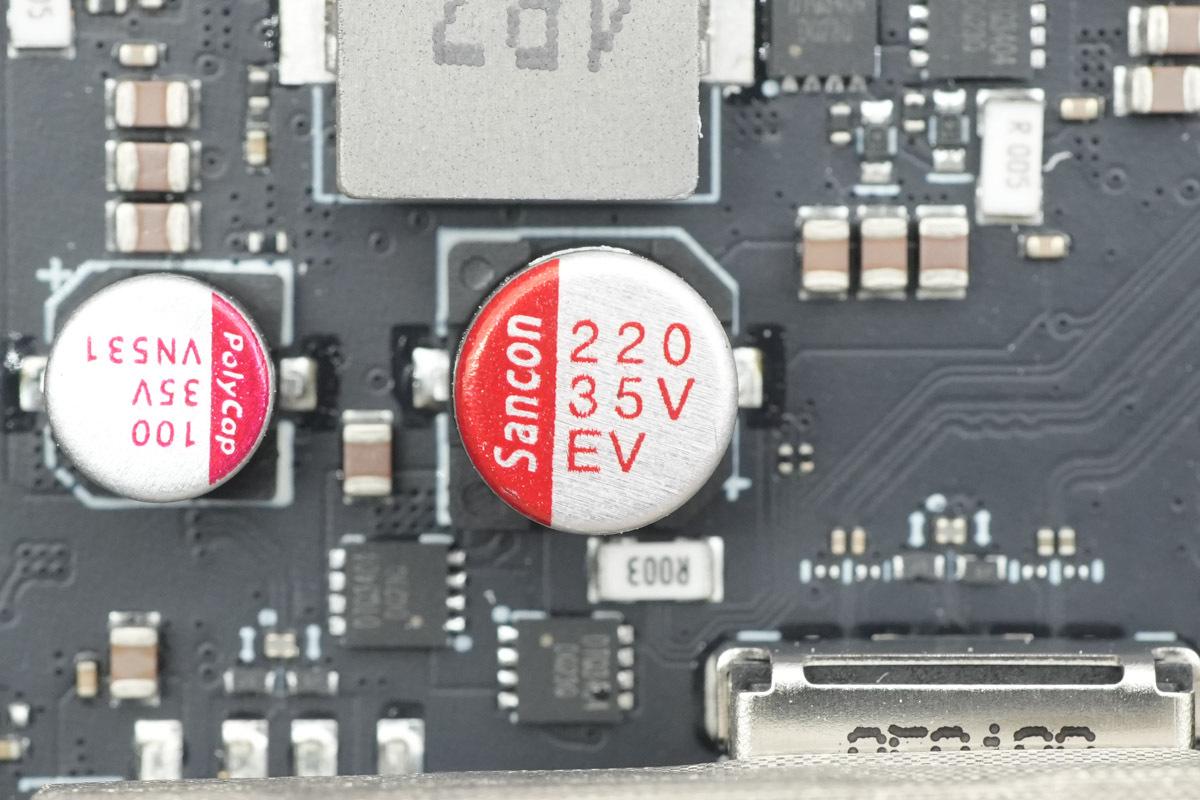

输入滤波电容来自柏瑞凯，为VN系列小型化产品，规格为100μF35V。
输出滤波电容来自三鑫，规格为220μF35V。
USB-C4接口协议芯片来自智融科技，型号SW2505，是一款集成PD3.1、QC、UFCS等全协议支持的低功耗控制器芯片，通过了USB PD3.1 EPR以及UFCS认证，支持DRP模式，内嵌MCU，拥有16路GPIO，C口支持在线升级，支持在线仿真调试，支持光耦/FB控制/I2C支持主从模式。
SW2505内部集成了高效的40MHz Cortex-M0处理器、大容量Flash和SRAM存储、多种通信接口（I2C、UART）以及GPIO和GPADC支持，具备低功耗设计，支持3.3~32V调压控制以及0.3~12A输出限流控制，具有多种反馈控制方式以及母线电压检测，内部集成CV、CC环路和VIN、VBUS快速放电以及NMOS驱动电路，为系统提供高度稳定和可靠的电源管理。
SW2505支持DPDM快充协议，允许充电器与设备之间进行双向通信、共享信息，支持BC1.2、PD3.1 DFP/UFP、DRP等规范以及集成Type-C接口逻辑，支持多种快充协议以及私有协议定制功能，支持死电池激活以及低功耗检测模式，可智能协调最佳充电参数，满足不同设备的需求，提供高效充电和数据传输。
智融科技 SW2505 资料信息。
两颗VBUS开关管采用Din-Tek DTQ3404。
USB-C接口降压协议芯片采用智融科技SW3566，这是一款集成7A Buck控制器，支持140W（28V@5A）功率输出，且支持PD3.1等多快充协议的C+C双口SoC。SW3566内嵌ARM Cortex-M0内核，集成Type-C接口逻辑，PD3.1 PHY，UFCS PHY，SCP/AFC PHY，TFCP PHY以及QC/PE/SFCP等快充协议检测电路，外围只需少量的器件，即可组成完整的高性能的C+C双口快速充电解决方案。
SW3566集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率有125KHz、180KHz、333KHz、500KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过MCU进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。
SW3566支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过温保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。
智融科技 SW3566 资料信息。
充电头网拆解了解到，智融SW3566H此前还被安克65W 2C1A氮化镓充电器、公牛240W 3C1A氮化镓桌面充电器、绿联300W 4C1A五口PD氮化镓快充充电器、TOMAX拓玛140W 3C1A氮化镓充电器、古石188W多口桌面充电器、拆解报告：TOMAX拓玛140W 3C1A氮化镓充电器等产品采用，芯片性能质量获客户一致认可。
同步降压开关管来自威兆半导体，型号VS4620GEMC，NMOS，耐压40V，导阻6.4mΩ，采用PDFN3333封装。
威兆半导体 VS4620GEMC 资料信息。
4.7μH合金电感特写。
输入滤波电容来自柏瑞凯，为VN系列小型化产品，规格为100μF35V。
输出滤波电容来自永铭，为VPX系列贴片固态电容，规格为220μF25V。
VBUS开关管采用威兆半导体VS4620GEMC。
USB-C接口降压协议芯片采用智融科技SW3566。
同步降压开关管采用威兆半导体VS4620GEMC。
4.7μH合金电感特写。
输入滤波电容来自柏瑞凯，为VN系列小型化产品，规格为100μF35V。
输出滤波电容来自永铭，为VPX系列贴片固态电容，规格为220μF25V。
VBUS开关管采用威兆半导体VS4620GEMC。
USB-C接口降压协议芯片采用智融科技SW3566。
同步降压开关管采用威兆半导体VS4620GEMC。
4.7μH合金电感特写。
输入滤波电容来自柏瑞凯，为VN系列小型化产品，规格为100μF35V。
输出滤波电容来自永铭，为VPX系列贴片固态电容，规格为220μF25V。
VBUS开关管采用威兆半导体VS4620GEMC。
同步降压芯片来自德州仪器，丝印T6837H，型号为TPS56837H，是一颗4.5-28V输入电压，8A输出的同步降压转换器，芯片内部集成20.4/9.5mΩ开关管，支持4-22V输出电压范围，具备Eco-mode，可提高轻载效率，采用VQFN-HR 10封装。
搭配使用的4.7μH合金电感特写。
另一颗同步降压芯片型号相同。
搭配使用的4.7μH合金电感特写。
同步降压芯片来自德州仪器，丝印1H4，型号TPS566231，是一颗具有脉冲跳跃模式的同步降压转换器，支持3-18V输入电压，输出电流6A，采用QFN-9封装。
搭配使用的2.2μH合金电感特写。
同步降压芯片来自杰华特，丝印JWBH，型号JW5026，是一颗耐压40V的同步降压转换器，输出电流为1A，开关频率固定1.1MHz，具备输入欠压闭锁，内部集成软启动，支持电流失控保护，具备短路保护和过热保护，采用SOT23-6封装。
杰华特 JW5026 资料信息。
另一颗同步降压芯片型号相同。
同步降压芯片来自拓尔微，丝印S15B，型号TMI3410，芯片支持5.5V输入电压，输出电流为1.2A，开关频率为1.5MHz，具备输入过电压保护、短路保护和过热保护，采用SOT23-5封装。
另一颗同步降压芯片型号相同。
另一颗同步降压芯片型号相同。
另一颗同步降压芯片型号相同。
同步降压芯片来自拓尔微，丝印T5F，型号TMI3408F，芯片支持5.5V输入电压，输出电流为1.2A，开关频率为1.5MHz，具备输入过电压保护、短路保护和过热保护，采用SOT23-5封装。
另一颗同步降压芯片型号相同。
过流保护芯片来自钰泰半导体，丝印HM，型号ETA6027，是一颗保护电流可编程的负载开关，芯片支持2.1-6V输入电压，具备6.1V过压保护，支持75mA-2.2A电流限制，具备快速过电流保护，具备反向电流阻断，具备过热关断和欠压保护，采用SOT23-6封装。
钰泰半导体 ETA6027 资料信息。
拓展坞内部共使用6颗ETA6027，分别用于读卡器，视频接口和USB3.0接口过流保护。
过流保护芯片来自钰泰半导体，丝印Nu，型号ETA6286，是一颗保护电流可编程的负载开关，芯片支持2.1-5.5V输入电压，支持0.5-4A电流限制，具备快速过电流响应，故障信号输出，具备反向电流阻断，具备过热关断和欠压保护，采用SOT23-6封装。
钰泰半导体 ETA6286 资料信息。
用于供电控制的开关管来自威兆半导体，型号VS3508AP，PMOS，耐压-30V，导阻8.8mΩ，采用PDFN5*6封装。
威兆半导体 VS3508AP 资料信息。
读卡器芯片来自创惟，型号GL3231，是一颗USB3.1 GEN1转双SD3.0 LUN存储卡读卡器控制器，芯片集成DC-DC转换器，采用QFN52封装。
存储器来自兆易创新，型号GD25Q40ETIG，容量为512KB，支持2.7-3.6V工作电压范围，采用SOP8封装。
TF卡和SD卡槽焊接在小板上，通过螺丝固定。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上安克心猿桌面拓展坞的核心器件清单，方便大家查阅。
安克心猿桌面拓展坞与黑神话悟空联名，机身外观设计和内部UI设计均采用黑神话游戏元素，并配有专属束线带和理线器。拓展坞前面板设有三个支持100W输出的USB-C口，支持高速数据传输。拓展坞背面设有USB-A，DP，HDMI和网线接口，用于连接固定设备，保持桌面整洁清爽。
充电头网通过拆解了解到，安克心猿桌面拓展坞由氮化镓电源模块和拓展坞模块组成。氮化镓电源模块使用塑料密封外壳，内部填充导热胶加强散热，采用芯源半导体HR1211二合一控制器，搭配使用MP6924A同步整流控制器，PFC使用英诺赛科INN700DA140C氮化镓开关管搭配泰科天润G3S6506C碳化硅二极管，LLC开关管使用士兰微电子STS65R190开关管，同步整流管使用领泰半导体LTS6808FJX。
拓展坞模块采用新突思DL-7400芯片用于显示接口和2.5G有线网络扩展，使用威锋电子VL822-Q8和VL817-Q7用于USB接口扩展。USB-C接口使用智融科技SW3566进行协议降压降压控制，搭配使用威兆VS4620GEMC开关管。140W接口使用南芯科技SC1817同步升降压控制器搭配智融科技SW2505协议芯片，搭配使用Din-Tek DTQ3404开关管。
主控MCU采用小华半导体HC32F460PETB，用于屏幕显示驱动和整机控制，读卡器芯片使用创惟科技GL3231，网卡芯片采用瑞昱半导体RTL8221DI，音频芯片使用ALC4032。对应USB-A和视频数据接口均采用钰泰半导体ETA6027和ETA6286进行过流保护。拓展坞内部设有温控风扇散热，及时带走热量，保证长时间稳定可靠运行。
