本期继续为大家带来TORRAS图拉斯旗下拉拉线系列快充充电器的第三款产品的拆解，这款充电器同样配置USB-C口和拉拉线，并且均支持最大67W快充，此外还支持45W+20W输出策略，足以满足笔电、平板、手机等设备快充需求。下面我们来看看这款产品具体是怎么设计的。
图拉斯67W拉拉线氮化镓充电器开箱
包装盒正面印有TORRAS品牌、产品外观、名称以及卖点。
背面印有产品参数以及商家信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。
包装内含充电器以及使用说明书。
图拉斯67W拉拉线氮化镓充电器整体蓝色基调配色，机身表面高光亮面处理，边缘过渡圆润，整体质感相当不错。
机身正背面中心均印有TORRAS品牌。

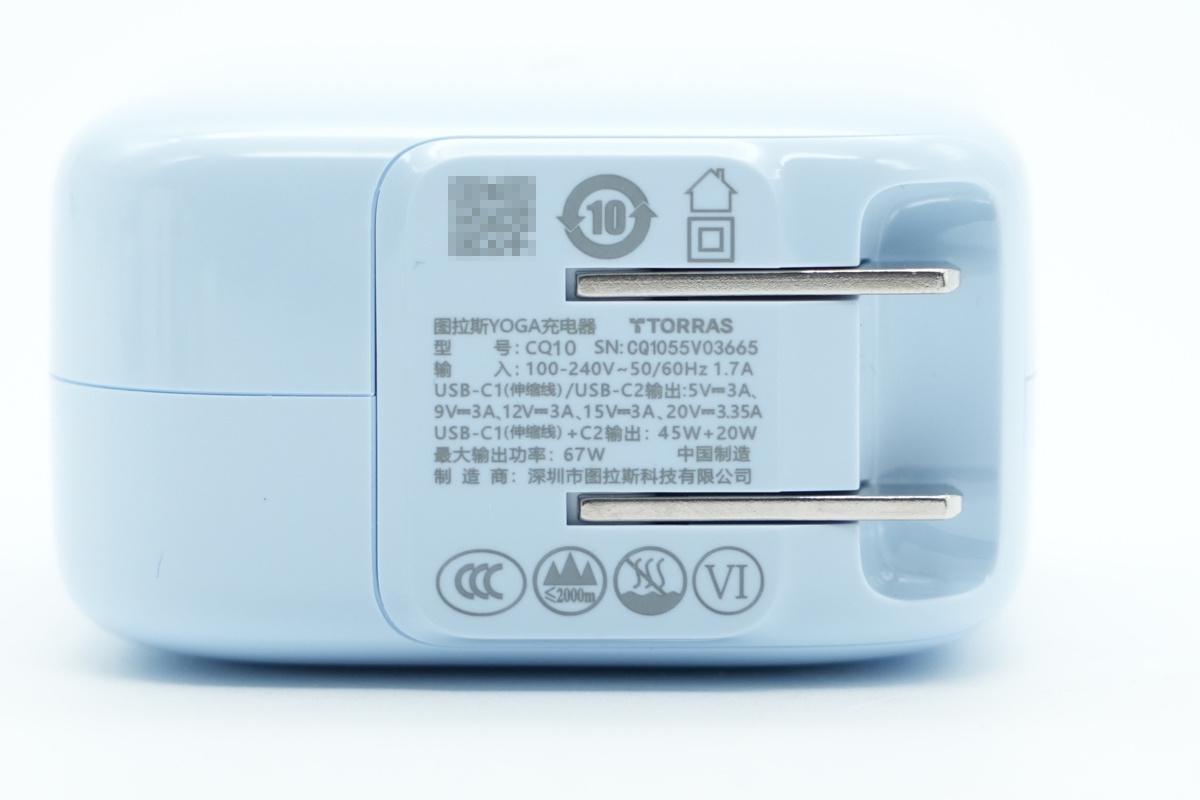

输入端外壳上印有产品参数。
充电器参数特写
型号：CQ10
输入：100-240V~50/60Hz 1.7A
USB-C1线/C2：5V3A、9V3A、12V3A、15V3A、20V3.35A
USB-C1线+C2：45W+20W
最大输出功率：67W
制造商：深圳市图拉斯科技有限公司
产品通过了CCC认证以及VI级能效认证。
充电器配备可折叠国标插脚。
另一端配备USB-C接口以及拉拉线。
拉拉线端子采用金属材质外壳，正面采用亮银涂层处理，并设计有图拉斯品牌logo。充电器机身上细节设有磁吸收纳槽，可将线缆端子吸附隐藏，保证整洁美观和便携性。
拉拉线线身扁平设计，不易缠绕和打结。
实测图拉斯67W拉拉线氮化镓充电器机身长度为72.58mm。
宽度为58.09mm。

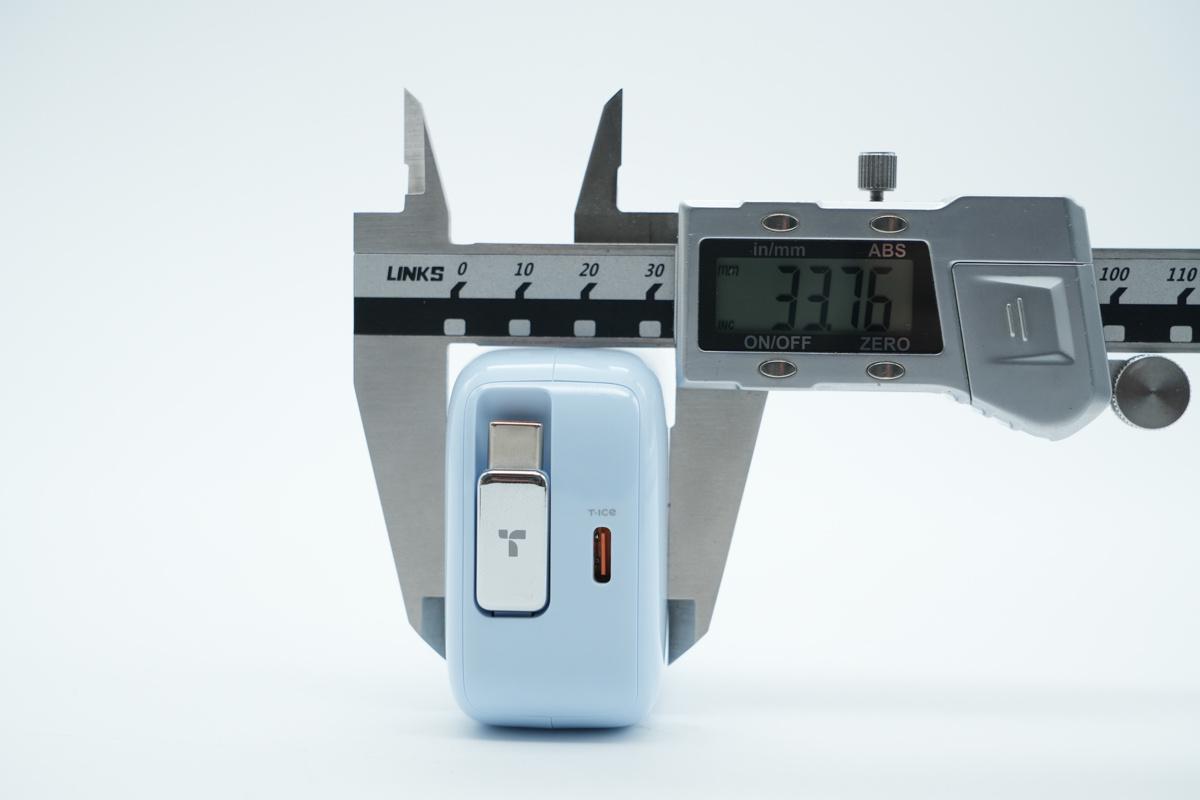

厚度为33.76mm。
USB-C拉拉线长度约为102cm。
和苹果67W充电器放在一起对比，体积优势明显。
产品拿在手上的大小直观感受。
另外测得充电器重量约为143g。
测得充电器USB-C1拉拉线支持QC3.0/4+、SCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。
PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及5-11V4A一组PPS电压档位。
测得USB-C口兼容协议和USB-C拉拉线的相同。
此外PDO报文也一样。
图拉斯67W拉拉线氮化镓充电器拆解
将充电器机身外壳拆开，插脚模块和PCBA模块通过导线锡焊连接。
PCBA模块底部设有拉拉线模块，之间通过排针进行连接。
将PCBA模块取出，底部设有塑料隔板。
将拉拉线模块也取出。
端部外壳内侧设有小磁铁，并且打胶水加固。
实测PCBA模块长度为60.51mm。
宽度为53.05mm。
厚度为10.38mm。
PCBA模块正面大量填充导热胶。
主板背面也打胶处理，变压器沉板设计，高压滤波电解电容外套胶套保护。
将导热胶清理掉，PCBA正面焊接电源小板和平面变压器模块，此外主板上设有延时保险丝、共模电感、滤波电容、光耦、电感等器件。
背面设有整流桥、贴片Y电容、同步升降压转换器、协议芯片以及VBUS开关管。
将小板拆下，板子正面设有电源主控芯片。
延时保险丝来自蓝宝，规格为3.15A 250V。
共模电感用于滤除EMI干扰。
NTC热敏电阻用于抑制上电浪涌电流。
安规X2电容品牌为KinTin，容量0.15μF。
丝印R8M整流桥来自智威半导体。
工字电感特写。
两颗高压滤波电解电容来自ChuangHui创慧电子，规格分别为400V47μF和400V56μF。
主控芯片供电电容也是来自ChuangHui创慧电子，规格为50V10μF。
合封氮化镓芯片来自华源智信，型号HYC3657，这是一款集成了700V增强型氮化镓功率器件的智能数字多模式反激式转换器。芯片内置700V高压启动电路，并采用智能数字多模式控制技术，可在突发模式、PFM、DCM及准谐振模式（QR）下基于峰值电流模式进行高效工作。
HYC3657通过开关频率抖动技术优化EMI，并结合自适应氮化镓栅极驱动，在开关损耗与EMI性能之间实现最佳平衡。芯片内置丰富的保护功能，包括输出过压保护、变压器饱和保护、VCC过压保护、过载保护、输入欠压/过压保护、过温保护以及线电压前馈补偿，系统可靠性高。芯片待机功耗低于20mW，提供DFN6x8封装。
平面变压器表面包裹铜箔和绝缘胶带。
HK1018光耦用于输出电压反馈。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充和服务器电源这类高密度电源产品中。料号为TMY1102M。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓充电器、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
同步整流控制器来自南芯科技，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。
南芯SC3503资料信息。
同步整流管来自威兆半导体，型号VSP004N10MS-G，耐压100V，导阻3.8mΩ，采用PDFN5060X封装方式。
威兆VSP004N10MS-G详细资料。
输出滤波固态电容规格为25V330μF。
另一颗规格为25V220μF。
同步升降压转换器来自南芯科技，型号SC8724，这是一款集成四开关的同步升降压变换器， 无论输出电压高、低或等于输入电压，都能提供高效的电源效率和稳定的电压调节。 SC8724支持2.7V至22V输入电压，输出电压范围能够达到3V至22V，并且支持最高3.5A的输出电流。
SC8724采用平均电流模式控制。 输出电压由FB引脚上的电阻来调节。 芯片工作模式(PSM /FPWM)和开关频率均可通过外部设置进行调整。 该芯片还提供了可编程的输出电流限制，灵活支持不同的应用。
SC8724支持内部限流、输入欠压保护、输出过压保护、输出短路保护、FB短路保护、过温保护，确保在不同异常情况下的安全。 SC8724采用25pin 4x4 QFN封装。
搭配的电感特写。
二次滤波固态电容规格为25V330μF。
另一颗规格为25V220μF。
协议芯片采用英集芯IP2738U，这是一颗支持多个USB接口的协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，支持UFCS融合快充，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。
英集芯IP2738U内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。
英集芯IP2738U资料信息。
VBUS开关管来自Xinfeihong鑫飞宏，型号FH8906G6，双NMOS管，耐压30V，导阻6.5mΩ，采用PDFN3.3*3.3-8L封装。
另一颗VBUS开关管也是采用鑫飞宏FH8906G6。
还有一颗VBUS开关管来自AOS万国半导体，型号AON7544，NMOS，耐压30V，导阻4.1mΩ，采用DFN3*3封装。
AOS万国半导体AON7544资料信息。
拉拉线模块拆开一览。
PCB滑环特写。
拉拉线轴设有三个电刷，增加载流能力。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上图拉斯67W拉拉线氮化镓充电器的核心器件清单，方便大家查阅。
图拉斯67W拉拉线氮化镓充电器延续系列小巧精致外观以及USB-C口加拉拉线配置设计，接口支持最大67W快充，并兼容QC3.0、SCP、PD3.0、PPS快充协议，整体性能以及输出策略符合当下主流需求的前提下，拉拉线的便携便用特性拉开了其与传统充电器的使用体验感。
充电头网通过拆解了解到，充电器同样采用了华源智信HYC3657合封氮化镓芯片，次级侧搭配南芯科技SC3503同步整流控制器。此外采用南芯科技SC8724进行二次降压，英集芯IP2738U协议芯片控制双口输出。产品内部结构设计以及散热处理与此前拆解的系列产品相比，没有大的区别。
