本期分享AutoCAD 2018 机械制图自学教程，资料共138页，下载方式如下：
第一章：软件安装与环境配置1.1 安装流程
下载AutoCAD 2018安装包（需验证正版序列号）。
运行安装程序，选择“在此计算机上安装”。
勾选“机械设计”组件包，确保包含机械专业模块（如图库、标准件库）。
首次启动时，点击“初始设置”，选择“机械设计”工作空间（后期可手动切换）。
模板设置：
进入"新建"命令（Ctrl+N），选择acadiso.dwt空白模板（符合公制单位要求）。选项配置：
按OP打开选项面板："显示"页签：调整十字光标大小为30-40%
"用户系统配置"页签：勾选"关联标注"及"激活坐标输入"
"草绘"页签：设置对象捕捉标记颜色为红色
功能区：包含绘图（如直线、圆）、修改（移动、修剪）、注释等八大核心模块
命令行：位于界面底部，支持键入命令或查看操作提示（如输入
L=直线命令）图层管理器：通过"LA"命令快速调用层级控制
动态输入：光标旁显示尺寸/角度输入框（按F12控制）
导航面板：激活"机械浏览器"面板快速查找标准件
符号库：内含粗糙度符号、形位公差框等机械专用符号
工具集：通过DesignCenter（Ctrl+2）插入GB标准件库中的螺栓、轴承等
绝对坐标：输入
X,Y（如100,200）相对坐标：输入
@ΔX,ΔY（如@50,0绘制向右50单位的直线）极坐标：输入
@长度 <角度< pan>（如@100<30绘制长100、30°斜线）
按F3启动对象捕捉，推荐勾选端点/中点/交点/圆心四大核心模式
临时捕捉：按住Shift+右键调用临时覆盖捕捉模式
配合倒角命令（CHA）对轴头进行C2倒角处理
实例2：法兰盘绘制
第四章：高级编辑与标注4.1 参数化约束（重点）

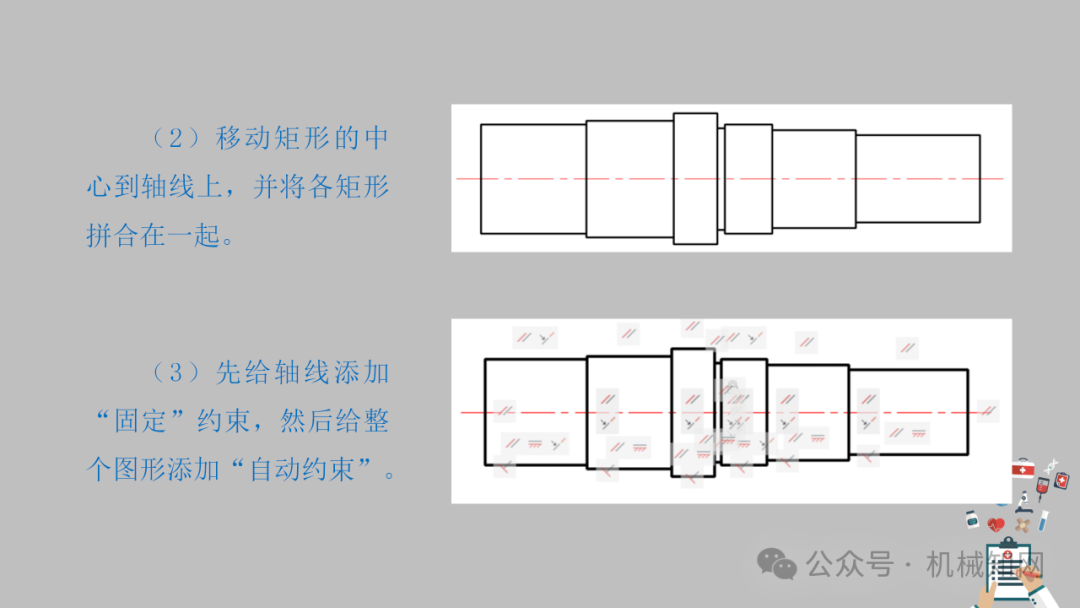

线性约束：限制图元间几何关系（如平行/垂直/共线）
标注约束：尺寸标注自动关联（重要功能需在"参数化"选项卡激活）
尺寸链标注：使用连续标注（DCO）命令进行基准标注系统
形位公差：通过Qleader命令添加位置度/圆度等公差框
表面粗糙度：调用符号库中的∨、√符号，修改参数值为Ra 3.2等
A3图框设置标准（420×297mm）
标题栏文字样式定义：
5.2 模板工程化配置
设置CTB打印样式表：定义不同颜色的线宽（如红色=0.5mm粗实线）
保存为DWT模板文件：所有配置完成后另存为
MyMechTemplate.dwt
