一张完整的装配图包含四个核心部分：①一组用以清晰表达装配关系和工作原理的视图；②反映产品规格、装配、安装及总体轮廓的必要尺寸；③用文字或符号注明的装配、检验等技术要求；④对所有零件进行编号的序号、标题栏和明细栏。

首先，需深入分析装配体，明确其功能、工作原理及各零件的相互作用。其次，拟定表达方案：选择主视图，通常按工作位置放置，并能最清晰地反映主要装配干线及工作原理，多采用剖视；

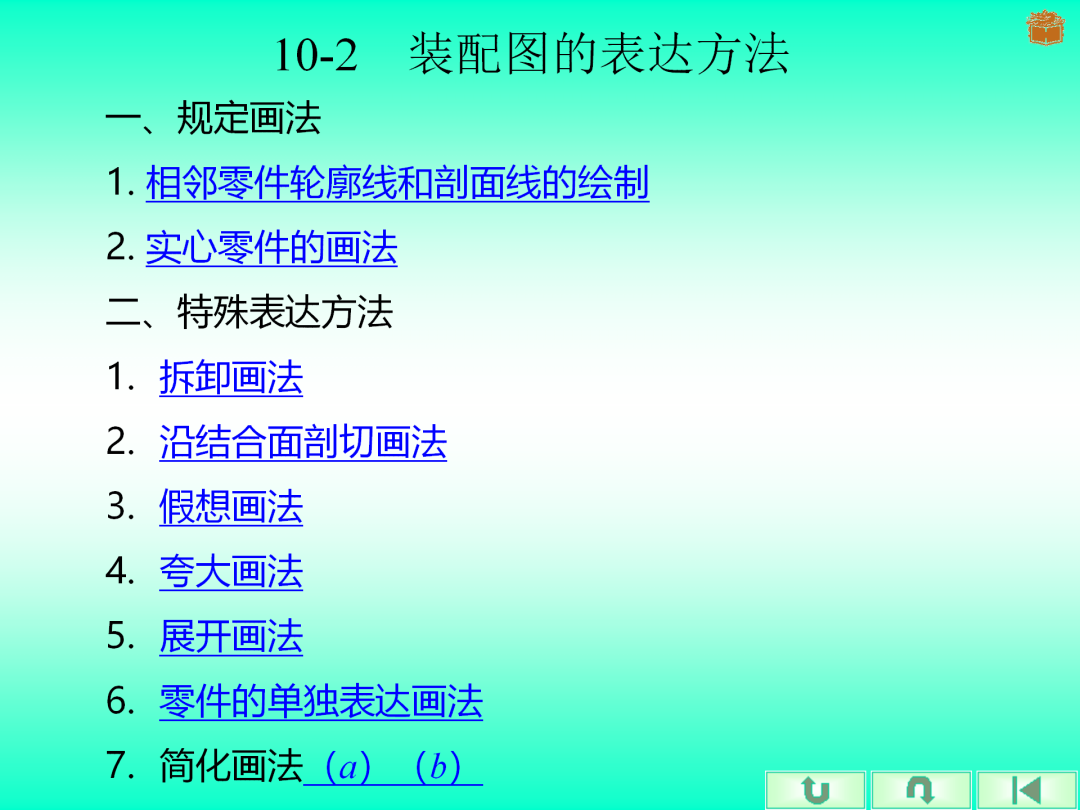

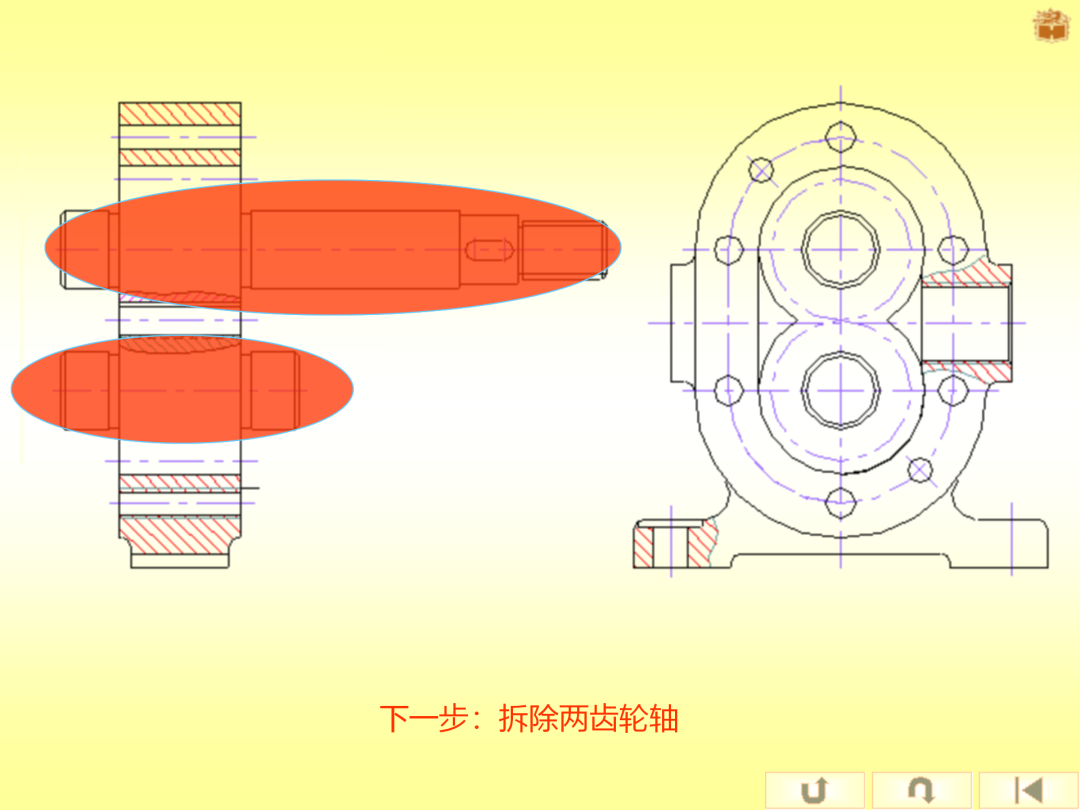

然后选择其他视图（如局部剖、拆卸画法等），以补充表达主视图未尽的装配关系和零件形状。

最后，根据部件复杂程度确定绘图比例与图幅，布置各视图、标题栏和明细栏的位置。

完成图样绘制后，还需进行关键的后处理。首先，标注五类必要尺寸：性能（规格）尺寸、装配尺寸（含配合代号）、安装尺寸、外形尺寸及其他重要尺寸。

接着，对所有零件（相同件只编一次号）系统地进行编号，序号应排列整齐，并通过指引线指向零件。然后，填写标题栏与明细栏，明细栏中需列出各零件的序号、名称、数量、材料等信息。

最后，用文字简明扼要地注写装配与检验等方面的技术要求。通过以上四个阶段的系统工作，即可绘制出一份规范、清晰的零件装配图。

文末提供PPT下载
