前言
近期三合一充电宝非常受到消费者的欢迎，这类产品集充电器、充电宝以及自带线设计于一身，随时可自充电或给设备补电，真正做到出门只带一个即可。
绿联近期也推出了一款65W三合一移动电源。从定位来看，65W 这个功率段兼顾了手机快充与轻薄本的补电需求，而且这类一体化产品往往需要在体积、散热、效率、安全之间做更加精细的平衡。因此，这款绿联 65W 三合一移动电源的内部架构与用料设计就很有看点。
充电头网了解到，绿联65W 三合一移动电源采用了智融科技全套高性能电源解决方案，包括AC-DC部分的合封氮化镓芯片、同步整流控制器，以及移动电源部分的双向同步升降压控制器、多口动态功率调节 SoC 等均来自智融科技。
接下来充电头网将对这款产品进行拆解，围绕外观结构、主板布局、核心方案与关键器件逐一展开，并结合细节工艺与安全设计进行分析，看看绿联这款 65W 三合一移动电源的具体设计。
绿联65W三合一移动电源开箱
那么首先来到开箱环节，看看包装以及外观。
绿联65W三合一移动电源采用白色包装盒，正面印有UGREEN 绿联标识与产品渲染图，并标注“10000mAh / 65W”等核心卖点。
背面印有产品参数信息、安规标识等重要信息。
详细产品参数如下：
产品型号：PB512
产品名称：三合一快充移动电源
电池类型：锂离子电池
额定能量：36Wh (7.2V 5000mAh)
额定容量：5500mAh (TYP 5V 3A)
输入：100-240V~50/60Hz 1.8A Max
充电器模式
USB-C / USB-C 线输出：10V2.25A / 5V3A / 9V3A / 12V3A / 15V3A / 20V3.25A 65W Max
USB-A 输出：10V2.25A / 5V3A / 9V2A / 12V1.5A 22.5W Max
输出总功率：65W Max
移动电源模式
USB-C / USB-C 线输出：10V2.25A / 5V3A / 9V3A / 12V3A / 15V3A / 20V2.25A 45W Max
USB-A 输出：10V2.25A / 5V3A / 9V2A / 12V1.5A
总输出：5V3A / 9V3A / 12V2.5A / 15V2A / 20V1.5A
电池充电限制电压：4.2V~
取出包装内所有物品，除充电宝本体外，另附有产品保修卡和说明书。
绿联65W三合一移动电源机身为深灰磨砂圆角长方体设计，数显模组在不点亮时与外壳融为一体，两侧顶部配有可折叠插脚和USB-C编制自带线，整体观感简洁利落，科技感十足。
产品深灰色磨砂机身表面光滑简洁，仅在底部中央印有低调的“UGREEN”品牌logo，整体设计极简稳重。
正面上方设有电量数显屏，用户可随时精确充电宝剩余电量，同时隐藏式设计让产品外观看起来一致性更好。
产品另一面印有“65W/10000mAh”参数标识。
产品侧面设有可折叠插脚，并印有产品参数信息，具体参数前面已详细描述，此处不再赘述。
产品通过了国家3C强制认证。
机身另一侧面设有锁扣和收纳槽，收纳槽内设有磁铁固定端头，整体用于固定线缆起到当提绳作用，方便悬挂或手持。
提拉起来非常稳固，不易掉落。
USB-C线缆为编织线类型，线身扁平设计，更加耐用的同时提升使用体验。
实测USB-C自带线长度约为17.5cm。
机身顶部配置USB-C接口、USB-A接口以及USB-C自带线，并设有电源按键，壳体上印有相应的标识。
充电器配备新国标固定插脚。
实测得绿联65W三合一移动电源长度为120.24mm。
宽度约为60.25mm。
厚度约为32.21mm。
产品放在手中感受下大小。
重量约为318.1g。
充电器模式下，测得USB-C自带线输出支持UFCS 33W、QC4+/3.0、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple2.4A等快充协议。
PDO报文显示USB-C线还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-11V4.5A一组PPS电压档位。
UFCS报文方面，具备5.5-11V/3A一组档位。

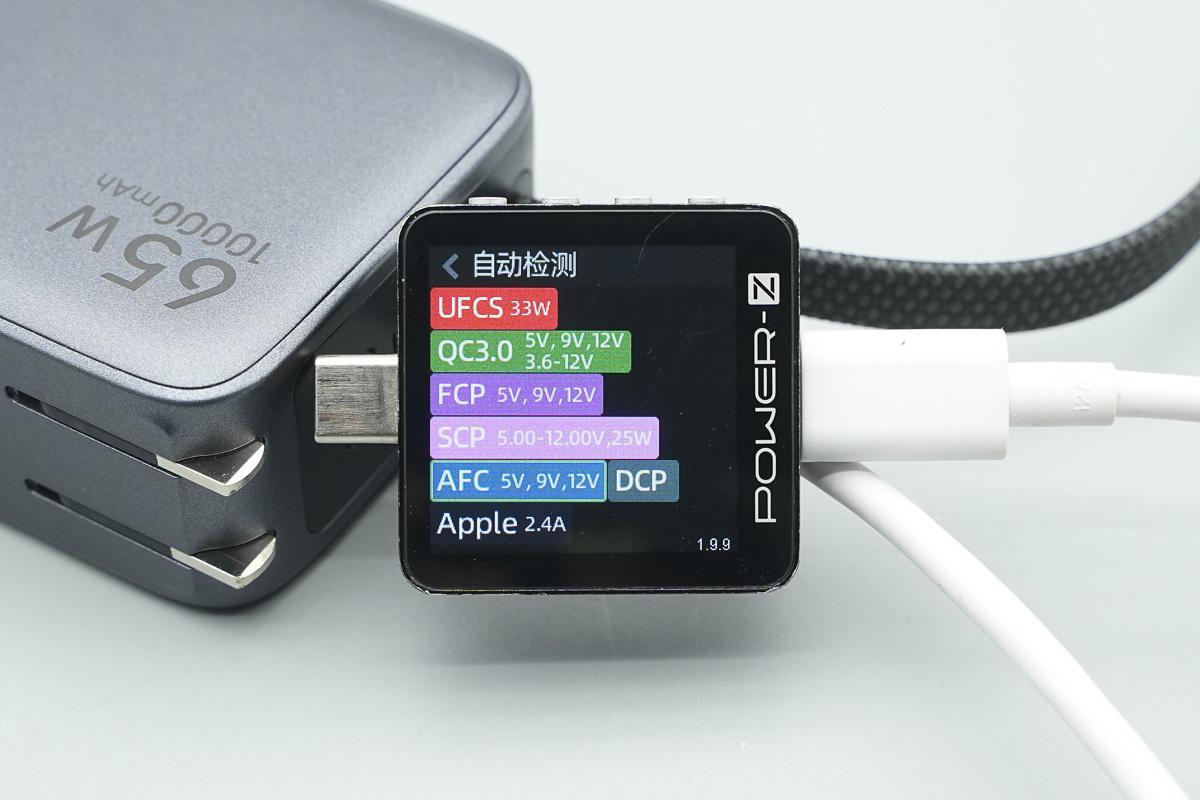

USB-C接口同样支持UFCS 33W、QC4+/3.0、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple2.4A等快充协议。
PDO报文显示USB-C接口同样具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-11V4.5A一组PPS电压档位。
UFCS报文方面，同样具备5.5-11V/3A一组档位。
另外测得USB-A口支持UFCS、QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。
UFCS报文方面，同样具备5.5-11V/3A一组档位。
然后在充电宝模式下测一下协议看看兼容性如何。
移动电源模式下，测得USB-C拉拉线支持UFCS、QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。
并且具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V4.5A 一组PPS电压档位。
UFCS报文方面，同样具备5.5-11V/3A一组档位。
USB-C接口测出来的协议适配跟自带线一致，同样支持UFCS、QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。
同样具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V4.5A 一组PPS电压档位。
UFCS报文方面，同样具备5.5-11V/3A一组档位。
最后测试一下USB-A口的协议适配情况，测得支持UFCS、QC3.0/4+、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。
UFCS报文方面，同样具备5.5-11V/3A一组档位。
用它为iPhone17 Pro Max充电。
在充电宝模式下能跑到36W以上。
在充电器模式下也能跑到37W以上。
绿联65W三合一移动电源拆解
接下来对该产品进行拆解，看看内部用料。
首先将底壳沿产品接缝处撬开。
底壳边缘可见固定卡扣，内壁设有纵向排布的多道加强筋，用于进一步固定电芯。
打开底壳后可以看到内部采用电芯仓 + PCBA模块的上下分区结构，下部为两颗圆柱锂电芯叠放固定，电芯外侧贴有青色青稞纸进行绝缘保护，两颗电芯夹缝处可见一根热敏电阻被白色灌胶固定，并贴有黄色高温绝缘胶带；电芯与外壳之间的缝隙用大量白色灌胶用于散热导热。
上部为主板与接口区域，电芯与PCBA模块之间有塑料隔离板绝缘，接口处与变压器跟电容之间同样有隔离板，变压器旁设有贴片NTC热敏电阻用于控制变压器温度，确保产品整体温升可靠，符合安规要求，提升用户体验。电感与电容处还填充有大量白色胶用于缓震固定。
底部主板通过十字螺丝固定。
自带线的线芯通过连接器连接到PCBA模块上。
插脚模块固定在外壳上，引出的两根 L / N 输入线套有透明绝缘管进行二次绝缘，并沿着壳体边缘贴合走线，在连接点位置还打了黄色热熔胶进行加固。
将PCBA模块、电池组与外壳分离，两者之间通过四颗十字螺丝固定。
外壳顶部集成接口组件与自带线固定结构，自带线线束通过插座与内部连接，走线贴合壳体边缘布置。右下角可见插脚/输入线位置及其固定结构，导线外套绝缘并点胶加固。外壳正面下部电池与壳体接触区域贴有一块大面积石墨烯复合均热片，用于导热均热隔热。
PCBA模块跟电池组分仓布局，中间设有塑料框架进行隔离绝缘。
电芯与PCB板镍片点焊连接，中间是热敏电阻与主板焊点，焊点打胶绝缘。
热敏电阻特写，用于电池组温度检测，进行过温保护。
将电池组拆下，可以看到电池跟底部主板之间设有专用的塑料卡槽进行固定。
电池两级极耳处设有青稞纸进行绝缘保护。
两颗电芯均来自Sunpower长虹三杰，型号INR21700-5000，标称电压3.6V，容量5000mAh，能量18.0Wh，充电限制电压4.2V，已通过CCC认证。
最后将PCBA模块的所有子模块分离。
先来看产品充电器输入滤波与保护模块，正面设有安规X2电容、共模电感、延时保险丝以及NTC热敏电阻。
PCB背面设有四颗丝印225的贴片电阻，用于X电容的泄放。
安规X2电容来自WQC威庆电子，容量0.1uF。
共模电感双线绕制，用于滤除EMI干扰。
延时保险丝规格为3.15A 250V，用于过流保护。
NTC热敏电阻用于抑制上电浪涌电流。
产品底部PCBA模块正面特写，左侧焊接LED数码管用于电量显示，中部设有两颗合金电感及多颗MOS管进行电压转换，右侧通过镍片与电池组连接。
上面设有锂电保护芯片、电池保护管、MCU、稳压芯片、同步升降压控制器、同步升降压开关管、降压协议芯片、贴片Y电容、整流桥以及主控芯片。
整流桥来自Yangjie扬杰电子，型号YBSM8010，规格为8A 1000V，采用YBS3封装。
开关电源主控芯片采用智融科技SW1125P合封氮化镓芯片，这是一颗集成650V耐压，260mΩ导阻氮化镓开关管的高频准谐振反激变换器，芯片内部集成了700V高压启动电路，线电压掉电检测和X电容放电功能。
SW1125P运行在带谷底锁定的谷底开启模式，降低开关损耗，并集成频率抖动功能优化EMI性能。芯片支持突发模式，当负载降低时自动进入突发模式优化轻载效率，空载待机功耗低于50mW，满足六级能耗要求。
SW1125P支持8-90V超宽范围供电，支持最高300KHz开关频率，采用散热增强的QFN6*8封装，可通过过孔导热来降低芯片温升，优化走线，简化散热设计。芯片内置多重完善的保护功能，并支持外接NTC检测充电器温升，实现全面的保护设计。
两颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。
贴片Y电容下面的亿光EL 1019光耦特写，用于输出电压反馈。
锂电保护芯片丝印1025CL。
两颗电池保护管来自AGMSEMI芯控源，型号AGM305A，耐压30V，导阻 4.5mΩ，采用PDFN5*6封装。
用于电池充放电管理的同步升降压控制器来自智融科技，型号SW7201，这是一个高效率的同步 4 管双向升降压充放电控制器，支持1-4节电池的充放电管理，支持I2C控制，可以提供最大100W的功率输出，支持多路输入输出检测及通路驱动， 配合MCU和协议芯片可组成一个简洁完整的双向快充方案。
智融科技 SW7201 资料信息。
与之搭配的同步升降压合金电感特写，电感感量3.3μH。
下面的四颗同步升降压开关管型号一致。
均来自智融科技，型号SWT40N45，耐压45V，导阻6.8mΩ，采用PDFN3030封装。
另一路采用的降压协议芯片同样来自智融科技，型号SW3561H，这是一颗支持双USB-C口输出的降压 SoC 芯片，芯片内部集成高效率同步降压控制器，支持20V5A功率输出，并支持USB PD3.1 SPR。芯片内部集成ARM Cortex-M0内核，集成Type-C逻辑，支持PD3.1/QC/SCP/UFCS融合快充等快充协议，支持快充协议定制，支持100W功率输出。
智融SW3561内部集成降压转换器，双USB-C口通路控制，母线电压检测，搭配两颗同步降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器默认工作频率为180KHz，支持定制工作频率，满足小体积设计。
与之搭配的降压合金电感特写，电感感量10μH。
下面的两颗同步降压开关管同样来自智融科技，型号SWT40N45，耐压45V，导阻6.8mΩ，采用PDFN3030封装。旁边的MLCC电容用于滤波和去耦。
MCU来自灵动微，型号F0141C4N，采用QFN32封装。
旁边的稳压芯片来自微盟，丝印6203A，用于为MCU供电。
VBUS开关管来自AGMSEMI芯控源电子，型号AGM308MBP，双 NMOS，耐压30V，导通电阻7mΩ，采用PDFN3*3封装。
接下来看PCBA模块背面，这部分主要用于AC转DC，右侧高压电路区域焊接高压滤波电解电容、滤波电感以及变压器。左侧低压输出端焊接四颗固态电容用于输出滤波，电容头部打胶加固，初次级之间开槽处理，并在变压器处设有绝缘板进行隔离。
变压器特写。
滤波电感外套绝缘管保护。
输入端高压滤波电解电容来自 Koshin东佳。其中两颗采用绿色套管，规格均为 400V 33μF。
另一颗采用蓝色套管，规格为 400V 39μF。
主控芯片的供电电容来自 JSH 万京源，规格为 50V 10μF。
左侧横卧的四颗固态滤波电容特写。
四颗型号一致，均来自JSH万京源，规格为25V 220μF。
最后来看快充模块，主要用于充电宝模式下为 USB-C 和 USB-A 接口提供独立的降压输出。小板正面焊接一颗降压电感、输入输出滤波固态电容以及主功率开关管。
背面布局有协议降压芯片、同步整流控制器 SW1608 及多颗 MOS 管，共同组成一路完整的二次降压电路，支持双口自动功率分配与输出保护。
降压协议芯片采用智融科技SW3561H，这是一颗支持双USB-C口输出的降压 SoC 芯片，芯片内部集成高效率同步降压控制器，支持20V5A功率输出，并支持USB PD3.1 SPR。芯片内部集成ARM Cortex-M0内核，集成Type-C逻辑，支持PD3.1/QC/SCP/UFCS融合快充等快充协议，支持快充协议定制，支持100W功率输出。
智融SW3561内部集成降压转换器，双USB-C口通路控制，母线电压检测，搭配两颗同步降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器默认工作频率为180KHz，支持定制工作频率，满足小体积设计。
两颗同步降压开关管来自智融科技，型号SWT40N45，耐压45V，导阻6.8mΩ，采用PDFN3030封装。
同步降压电感特写，外套热缩管绝缘保护。
同步整流控制器来自智融科技，型号SW1608，是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器，并且VCC具有自供电功能，无需辅助绕组供电并支持宽输出电压范围。支持High Side或Low Side应用场景，支持CCM/QR/DCM工作模式。
SW1608内部集成智能导通检测功能，可以防止DCM模式下振铃引起的误导通，芯片具有超低关断传输延迟和强下拉电流能力，可以显著降低整流管的电压应力。芯片内部还集成无源下拉功能，在控制器供电电压未达到工作电压前，可以防止同步整流管错误导通。
智融 SW1608 资料信息。
同步整流管来自PINGWEI平伟，型号D80N10ESL，NMOS，耐压100V，导组6mΩ，采用 DFN5*6 封装。
USB-C接口的VBUS开关管同样来自AGMSEMI芯控源电子，型号AGM308MBP，双 NMOS，耐压30V，导通电阻7mΩ，采用PDFN3*3封装。
两颗用于USB-A接口的VBUS开关管来自AGMSEMI芯控源电子，型号AGM40P55AP，PMOS，耐压-40V，导通电阻8.9mΩ，采用PDFN3*3封装。
滤波固态电容来自JSH万京源，规格为25V 220μF。
另一颗滤波固态电容同样来自JSH万京源，规格为25V 820μF。
LED数码管特写。
USB-A接口特写。
USB-C 接口母座与电源按键被集成在同一块独立小板上。
USB-C接口特写。
电源按键特写。
全部拆解一览，来张全家福。
充电头网总结
最后附上绿联这款 65W 三合一移动电源的核心器件清单，方便大家查阅。
绿联 65W 三合一移动电源将充电器、充电宝、自带线三种形态整合于一体，一机满足多样化的需求。该产品集成了折叠插脚、自带 USB-C 编织快充线以及隐藏式高清数显屏，实测在充电器模式与移动电源模式下，USB-C 口与自带线均支持 PD3.0/PPS 以及 UFCS等主流快充协议，兼容性表现扎实。输出规格上，插墙状态 USB-C 可达 65W，充电宝状态最高 45W。
充电头网拆解了解到，该产品采用了智融科技全套高性能电源解决方案，AC-DC 部分采用智融 SW1125P 合封氮化镓芯片搭配 SW1608 同步整流控制器；移动电源充放电管理采用智融 SW7201 双向同步升降压控制器，输出端则使用了智融 SW3561H 多口协议降压 SoC 芯片。智融科技现已实现氮化镓快充全套芯片布局，一站式满足大功率多口快充应用。
功率器件方面，同样选用智融SWT40N45进行同步升降压与降压开关，VBUS 侧配合芯控源 双 NMOS/PMOS管进行端口通路控制与保护。同时内置两颗来自 Sunpower 长虹三杰的21700 圆柱锂电芯并加入热敏电阻贴近电芯进行温度检测，电芯周边以青稞纸、胶带与灌胶等方式进行绝缘、散热与固定，细节处理到位。
