自学AutoCAD 2018机械制图，首要任务是熟悉软件界面与基础配置。启动软件后，应选择“机械设计”工作空间，以获得专业工具栏和符号库。

新建文件时，推荐使用“acadiso.dwt”公制空白模板，这符合机械制图的单位要求。通过“选项”（OP）对话框，可以优化十字光标大小、激活对象捕捉等辅助绘图功能，为精确绘图打下基础。界面核心模块包括功能区、命令行、图层管理器和绘图区，其中命令行是输入指令和获取提示的关键区域。

基本二维图形的创建。这包括使用“直线”（L）、“圆”、“矩形”、“正多边形”等命令。AutoCAD的精髓在于精确绘图，这依赖于坐标系统的灵活运用。

用户需要理解绝对坐标（X,Y）、相对坐标（@ΔX,ΔY）和极坐标（@长度 <角度）的区别与输入方法。同时，必须熟练开启对象捕捉（f3）、极轴追踪和正交模式等辅助工具，以确保图形元素的准确定位和对齐。< pan>

编辑功能。常用的修改命令包括“移动”、“复制”、“偏移”、“镜像”、“修剪”、“延伸”和“圆角”等。此外，利用“夹点”进行图形的快速拉伸、移动、旋转等操作，能显著提升编辑效率。

科学的图层管理是绘制复杂机械图样的关键。应按照国家标准，为粗实线、细实线、中心线（细点画线）、虚线等不同线型创建独立的图层，并设置相应的颜色、线型和线宽，以实现图形的清晰组织和批量控制。

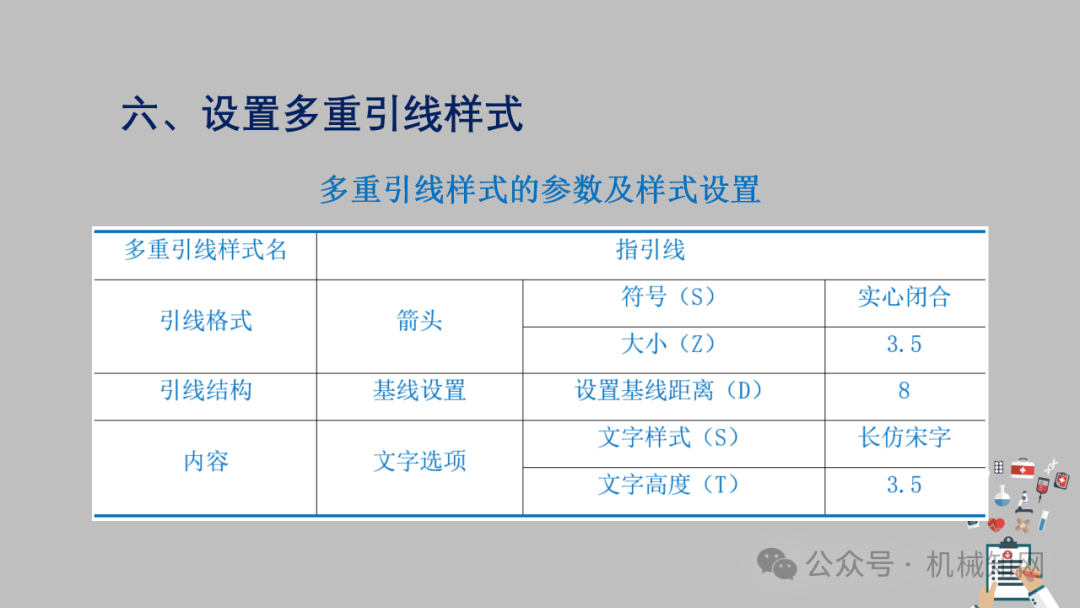

规范的尺寸、公差和技术要求标注。这涉及线性标注、连续标注、直径/半径标注，以及使用“多重引线”（MLEADER）命令标注零件序号或注释。几何公差（形位公差）的标注则通过“公差”（TOL）命令实现，可以创建带引线或不带引线的公差框格。最后，为提高绘图标准化和效率，应将设置好的图框、标题栏、图层、文字样式、标注样式等保存为自定义的DWT样板文件（如MyMechTemplate.dwt），以便在后续项目中直接调用。

本期分享AutoCAD 2018 机械制图自学教程，资料共138页，下载方式如下：
