一、键及其连接画法
键主要用于连接轴与轴上零件（如齿轮、皮带轮），以传递扭矩和定位。常见的键有普通平键、半圆键和钩头楔键。在装配图中，键的连接画法有严格规定：
对于普通平键，其两侧面为工作面，与键槽侧面接触，应画成一条线；而键的顶面为非工作面，与轮毂键槽顶面不接触，应画出间隙。半圆键的画法与平键类似。钩头楔键则依靠上下工作面传递力，其顶面和底面与键槽接触画一条线，侧面则画出间隙。
二、销及其连接画法
销是标准件，主要用于零件间的定位或传递不大的扭矩，常见类型有圆柱销、圆锥销和开口销。在装配图中，当剖切平面通过销的轴线时，销按未被剖切绘制。

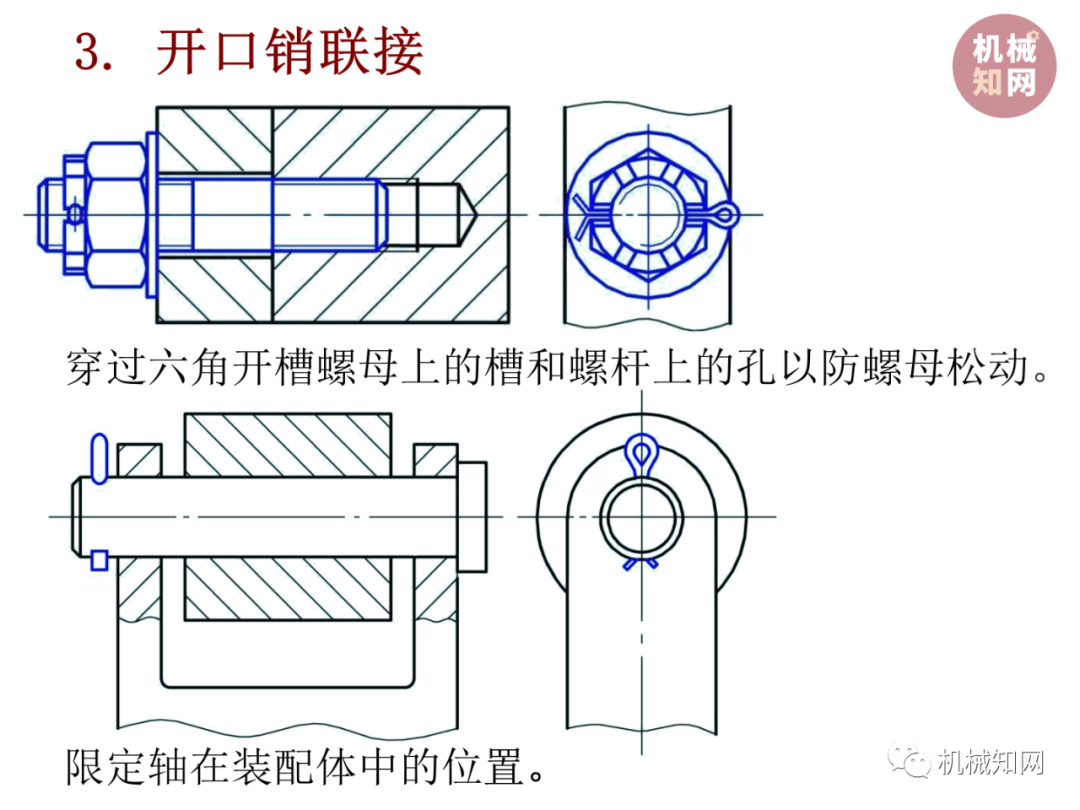

圆柱销和圆锥销的连接画法直观，需注意销孔的尺寸标注方式不同：圆柱销孔标注直径，而圆锥销孔通常需标注小端直径并注明锥度。开口销常用于穿过开槽螺母以防松动。
三、滚动轴承的画法
滚动轴承是标准支承件，结构包括内圈、外圈、滚动体和保持架。在装配图中，通常采用简化画法（比例画法）。例如，深沟球轴承的简化画法需根据其代号查得内径(d)、外径(D)、宽度(B)等主要参数，然后按标准比例绘制。画图时，通常用矩形线框和交叉线等简化图形来表示其轮廓和滚动体。
四、齿轮的规定画法
齿轮是常用件，用于传递运动和动力。单个圆柱齿轮的画法规定：齿顶圆和齿顶线用粗实线绘制，分度圆和分度线用细点画线绘制，齿根圆和齿根线用细实线绘制（剖视图中为粗实线），且轮齿一律按不剖处理。
两圆柱齿轮啮合时，在投影为圆的视图中，啮合区内的齿顶圆均用粗实线绘制，两分度圆相切；在剖视图中，啮合区内一个齿轮的轮齿用粗实线绘制，另一个齿轮被遮挡的部分用虚线绘制。
五、弹簧的规定画法
弹簧种类繁多，以圆柱螺旋压缩弹簧最为常见。其画法要素包括簧丝直径(d)、中径(D2)、节距(t)、有效圈数(n)等。规定画法为：弹簧各圈的轮廓用直线代替螺旋线；有效圈数在四圈以上时，中间部分可省略不画；螺旋弹簧均可画成右旋，但左旋弹簧必须注明“左”字。在装配图中，弹簧被遮挡部分可不画；当簧丝直径≤2mm时，剖面可涂黑表示。
总结
绘制这些零件时，必须遵循标准化优先原则，所有尺寸与标记需严格参照国家标准。在装配图中，应确保装配关系清晰，例如接触面画一条线，非接触面画两条线；相邻零件的剖面线方向或间隔应不同。
同时，要在简化画法与关键细节间取得平衡，确保如螺纹公差、轴承代号、齿轮模数等核心参数被明确标注。
