造影导管：介入治疗最基本器械，导管根据性能 不同分类繁多，导管的管径是以外径单位“F”（French）表示。常用的4 F/5 F Vertebra、猎人头、SIM2型、猪尾导管 、 VTK、MPA1 ......。
常用造影导管弯型及规格尺寸
常用弯型
常用规格
猪尾导管
5F/100cm
Vertebra
5F/100cm
MPA（1）
5F/125cm
SIM2型
5F/100cm
猎人头
5F/100cm
眼镜蛇Cobra C2
4F5F/100cm
PIG猪尾造影导管
· 导管形态：<<<<
· 导管用途 <<<<
脑血管造影第一步，即主动脉弓造影，流速15-20ml/s，流量20-25ml）。
· 常用规格尺寸 <<<<
5F 100cm
4F 100cm
· 造影图 <<<<
5F 100cm
Vertebra 椎管造影导管
· 导管形态：<<<<
· 导管用途 <<<<
全脑血管造影使用最多，多数患者造影通过此导管和猪尾导管即可完成，包括颈总动脉和锁骨下动脉动脉造影必要时超选颈内动脉和椎动脉造影，流速3-6ml/s，流量8-9ml） ；例如下方颈总动脉正位造影：
· 常用规格尺寸 <<<<
5F 100cm
4F 100cm
4F 125cm
· 造影图 <<<<
5F 100cm
MPA1多功能造影导管
· 导管形态：<<<<
· 导管用途 <<<<
多用于冠状动脉造影，在脑神经介入中，常作为内衬导管，通过同轴技术为8F导引导管到位提供支撑和引导。
· 常用规格尺寸 <<<<
5F 125cm
4F 125cm
5F 100cm
SIM 西蒙型 造影导管
· 导管形态：<<<<
· 导管用途 <<<<
Simmons等首先将这种导管应用于复杂的主动脉弓上动脉造影，特别是用于老年人。应用这种导管需要使其头端在升主动脉内成袢。最开始采用的成袢是在左侧锁骨下动脉内超选完成的。
· 常用规格尺寸 <<<<
SIM2 5F 100cm
SIM1 5F 100cm
SIM2 4F 100cm
SIM1 4F 100cm
Simmons西蒙导管
的构造和作用
主要用途，用于超选弓上动脉比如颈总动脉、锁骨下动脉，其产品结构有2段组成，
A-主动脉弓直径，辅助超选
B-弓宽度、升主动脉长度，提供支撑
Simmons亚型导管的区别
为适应不同的主动脉的宽度和拉长的长度，设计了不同规则的Simmons导管，主要分为Sim-1、Sim-2和Sim-3型。每个公司出品的导管的规则不一致，一般的头端长度分别为3.5、6.5和8cm（下图A的长度）。根据主动脉的宽度选择不同头端长度的Simmons导管。
Simmons导管超选时
体内塑形技术
· 锁骨下动脉成袢技术<<<<
· 主动脉弓成袢<<<<
· 降主动脉成袢技术<<<<
· 主动脉瓣成袢<<<<
Headhunter 猎人头造影导管
· 导管形态和产品分型：<<<<
猎人头导管是个比Simmons导管更加“古老”的导管，主要有四种类型，其中Ⅰ型（H1）和Ⅲ型（H3）是基本形状，而Ⅱ型（H2）和Ⅳ型（H4）分别是上述两型的变异。
· 常用规格尺寸<<<<
5F H1 100cm
4F H1 100cm
如何选择哪种类型
的猎人头导管呢？

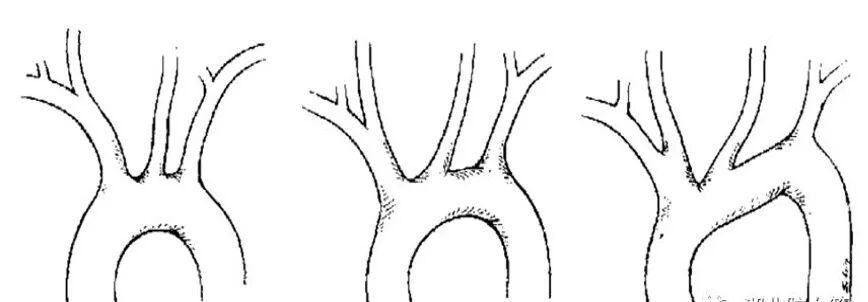

随着年龄的增长，主动脉弓逐步拉长和变宽。可以简单的将主动脉弓的主要的形态（左前斜位）大致分为下述三种类型：
Ⅰ型（H1）主要用于年轻病人或主动脉弓轻度扭曲的病人。如果主动脉弓明显拉长，就选择Ⅱ型（H2）。
Ⅲ型（H3）用于主动脉弓扭曲但无明显增宽的病人，而如果主动脉弓扭曲，同时主动脉弓管径明显增宽，就选择Ⅳ型（H4）猎人头导管。
猎人头导管的头端弯曲并不大，操作类似于单弯导管，比Simmons导管的操作要简单很多。
中度迂曲的主动脉弓，应用H1导管超选主动脉弓分支动脉的示意图（见下图）
H4猎人头导管用于扩张迂曲主动脉弓造影示意图（见下图）
Cobra眼镜蛇造影导管
· 导管形态：<<<<
· 导管用途 <<<<
用于脊髓动脉或者下肢翻山造影，其实也是猎人头导管的一种变种。
· 常用规格尺寸 <<<<
5F C2 100cm
4F C2 100cm
Cobra的意思是“眼镜蛇”，也可以来感受一下“眼镜蛇”和Cobra导管头端形状的对比，确实也很形象！
造影注意事项
1
造影导管内、高压注射器、连接管内、输液管路排空空气，防止气栓。
2
将造影导管送至主动脉弓的过程中，一定是泥鳅导丝导引着造影导管，泥鳅导丝头端要在投影视野内，防止泥鳅导丝送入肾动脉、肝动脉、脾动脉，损伤血管，发生出血。
3
适时抬脚，吃线太多，可将投影范围缩小，或将平板探测器靠近患者，减少放射量。
4
动作轻柔，导丝出头要慢，导丝前进要旋转前进，推进导管时要有导丝导引前方引导，防止发生血管夹层。
