最近看了一个篇Microchip关于RT D（ 电阻温度检测器 ）精确温度测量的应用笔记，虽然文档时间已经很久了，但是感觉还是有点东西的，有点思考来分析一下。
两线，三线，四线有什么区别？
使用RT D进行温度测量时，一般 分为 两线，三线，四线制接法。
两线制由于会引入线电阻，会导致采样精度下降，要知道常用的铂电阻PT100，每变化一度阻值只变化0.00385Ω，线缆的电阻假如只有10m Ω，带来的误差也接近3 ℃。
PT100实物照片
所以对测量精度有较高要求的场合，一般采用三线或者四线制，以消除线电阻的影响，本期不展开说消除的机理。一般可以通过电桥电路或者恒流源驱动RTD，通过电压来推算温度。
看看电路
我们来看一下应用笔记里的电路，看看有什么收获，直接看红框里的恒流源电路,其它的部分先不看，有空再讲。
框里是一个恒流源电路，打眼看过去不是那么直观，那注意到A2运放其实是一个跟随器，同向输入端和输出端电压相等，那么我们先把这个运放抹掉，用根短接线直接连起来，是不是感觉电路熟悉了起来？

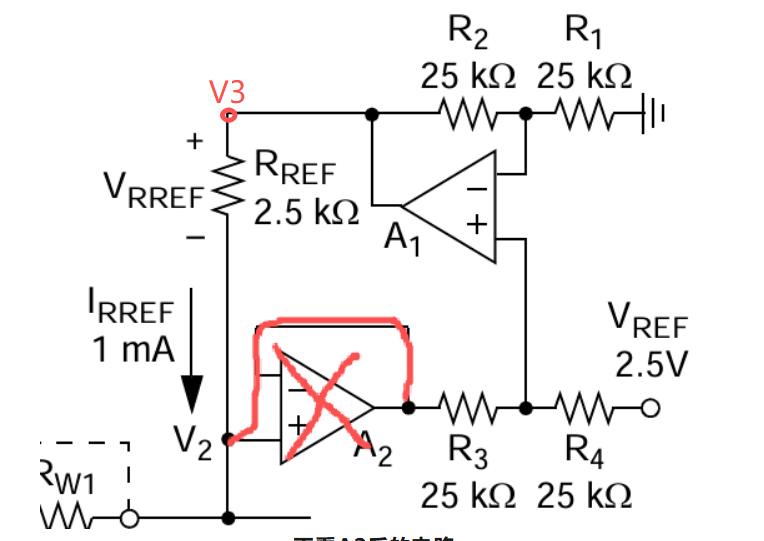

不看A2后的电路
差分放大电路
在差分放大电路里，如果R1=R3,R2=R4，那么电路的输出就是(V1-V2)*R2/R1。简化后的电路如果V2接地电位，那么就和差分放大电路完全相同了，经过简单的计算，由于电阻都是相同的，可以知道Rref电阻上两端的电压差(V3-V2)是2.5V，Rref电阻是2.5k时，流过的就是1mA的电流。在V2节点外接一个合适阻值的电阻到地后，就会产生一个1mA电流源的效果，而调整 Rref的值就可以获得不同大小的电流 。
那这个运放A2是不是多余了？我们来分析一下，笔记写里写的是A2的输出作为差分放大器的参考电压，其实我觉得不太准确，因为V2电位是会随着外部电阻变化而变化的，说它是参考不太合适。
其实我个人觉得最大的作用是A2起到了一个缓冲的作用，由于运放的虚断特性，流入A2同相输入端的电流几乎为0，而如果没有这个运放，会有额外的电流流过R3,R4这个支路，这样V2的电位就变了，我们来仿真一下，外接电阻设为100Ω。
有运放A2
无运放A2
果然，有运放A2的时候，负载上流过稳稳的1mA电流，而把A2去掉后，R4上有向右流的47.9uA的电流，这个不期望的电流导致电流增加了0.05mA，也就是误差增加了5%，这实在太可怕了，所以这个运放的作用是隔离，防止无意电流引起的误差。
这里提醒大家，在设计电路时，还是要多思考，多问问what if，手册和应用笔记也不全是金科玉律，只知道盲目CV是无法提高水平的，同时面试新手题目+1。
文章来源于 不断成长的巨浪 ，作者 成长的小浪
