现场调试时，经常会遇到这种情况：压力表是新的，温度计是新的，流量计也是新的，厂家校验也没问题。可系统一跑起来，数据就是不稳。流量忽高忽低，压力来回跳，温度看着也不像真实工况。
这时候很多人会先怀疑仪表质量。可拆下来一查，仪表没坏。问题往往出在安装位置上。
管道上的压力表、温度计、流量计和阀门，看起来只是“谁装前面、谁装后面”的事，实际影响很大。装错了，轻一点是数据偏，重一点会影响控制、报警、联锁，甚至埋下安全隐患。
一
整体布置思路
很多安装仪表图纸会写成：上游阀门 → 压力表 → 温度计 → 流量计 → 下游阀门。
这个顺序不能说完全错，但不能一套到底。
现场不是考试题。液体、气体、蒸汽不一样，孔板、涡街、电磁、涡轮、质量流量计也不一样。把所有管线都按一个顺序排，迟早会出问题。
我觉得重要的是：仪表布置不是看谁排在谁前面，而是看谁会影响谁。
阀门、弯头、三通、缩径、泵出口、压缩机出口，都会改变流场。流量计怕前面流场乱，前面乱了，数据就很难稳。
所以不要一上来就问“压力表在前还是温度计在前”。应该先看介质是什么，用的是什么流量计，压力和温度是单独监测，还是给流量计做补偿，前后直管段够不够。
这些条件弄清楚，布置思路才不会跑偏。
二

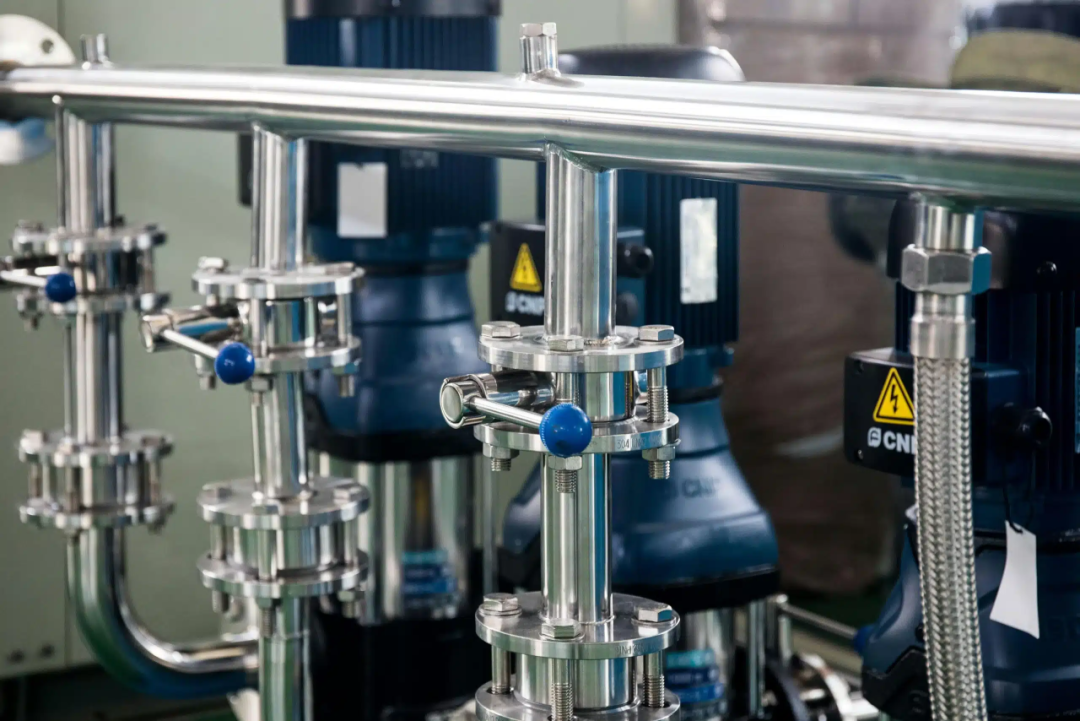

阀门别贴着流量计放
阀门是管道里常见的扰动源，特别是调节阀、截止阀、半开状态的球阀和蝶阀。一节流，后面就容易产生旋涡、压降和不稳定流态。
如果流量计紧跟在阀门后面，读数波动大并不奇怪。
比较稳的做法是：调节阀尽量放在流量计下游。这样流量计前面的流体状态更稳定，测量也更靠谱。
当然，现场空间有限，阀门有时不得不放在流量计前面。那也不是不行，但要加长上游直管段，必要时加整流措施，具体要求要看流量计厂家样本和项目规范。
说白了，阀门不是不能放前面，而是不能贴着流量计“贴脸输出”。
三
压力测点要防积气、积液和堵塞
压力测量看似简单，一根导压管接过去就行。可很多压力不稳，恰恰坏在取压位置和导压管上。
测液体时，也怕导压管里有气泡。气泡一旦滞留，压力传递就会变慢、变飘。清洁液体相对好处理，但如果是含固、易结晶、易堵的介质，就不能简单把取压口放在低点，否则很容易积渣堵管。
测气体时，问题反过来，怕积液。湿气、压缩空气、工艺尾气这些介质，温度一变就可能产生冷凝液。如果冷凝液留在导压管里，读数就会失真。
测蒸汽时更不能随便接。高温蒸汽不能直接冲到压力表或变送器里，通常要加虹吸管、冷凝圈或冷凝罐，用冷凝液把高温隔开。北方项目还要考虑伴热和防冻，不然后期很容易出问题。
四
温度计不是插进去就完事
温度测量也很容易被低估。很多人觉得温度计简单，套管焊上，热电阻插进去，就算完成。可现场常见的问题是：温度有显示，也会变化，但不代表真实工况。
原因可能只是插入深度不够。
温度计要测的是主流区温度，不是管壁附近的温度。如果温套管只伸进去一点点，测到的可能是管壁附近的“假温度”。
温度测点要尽量避开介质还没混合均匀的位置，也不要靠近泵、压缩机、电伴热、换热器局部出口。小管径可以考虑斜插，或者在弯头处迎流安装。高流速、大口径、蒸汽管线，还要校核温套管强度和振动。
温度计有读数，不等于测得准。它测到哪里，才决定这个温度有没有意义。
五
流量计挑安装环境
流量计比压力表、温度计更挑安装条件。
一个流量计如果前面紧挨着弯头、阀门、三通、缩径，后面又跟着调节阀，数据不稳很正常。
布置流量计时，先别急着看精度等级，先看安装条件能不能满足。前后直管段够不够，上游有没有强扰动，液体能不能保证满管，气体和蒸汽有没有脉动、振动、冷凝液，这些都要看。
不同流量计关注点也不一样。
流量计类型
常见关注点
电磁流量计
要求满管，适用于导电液体，常见直管段要求相对较短
涡街流量计
怕振动、怕强扰动，阀门通常宜放下游
涡轮流量计
对流场和清洁度敏感，上游直管段通常要求较高
孔板流量计
对安装方向、取压方式、直管段和边缘状态要求严格
科里奥利质量流量计
对直管段要求通常较低，但要注意振动、应力和安装支撑
超声波流量计
对流态、气泡、夹带物和安装耦合条件敏感
所以不要只问“前后要几倍 D”。更应该问：这个型号、这个介质、这个口径、这个位置，厂家到底怎么要求？
六
液体、气体、蒸汽要分开看
液体管线着重看满管、气泡和汽蚀。流量计尽量装在能保证满管的位置，比如低点、上升管段，或者背压比较稳定的位置。不要装在容易不满管的高点和下降管上。
气体管线着重看冷凝液和脉动。含湿气体温度一降就会产生冷凝液，压缩机出口、调节阀后面、放空管附近也容易流动不稳。气体测量别只看空间够不够，还要看后期能不能排液、检修和维护。
蒸汽管线更麻烦，高温、冷凝液、蒸汽品质都要考虑。压力仪表要有冷凝保护，温度测点要配合适的温套管，流量计要避开积水点和强振动位置。饱和蒸汽还要重视温压补偿和干度，不然流量看着正常，能量核算可能已经偏了。
七
更靠谱的布置思路
做新管线时，我更建议先给流量计找位置。因为它对安装条件要求高，也容易被前后管件影响。要尽量选流场稳定、振动小、直管段够、方便检修的位置。
再看阀门怎么放。调节阀尽量往流量计后面放，隔离阀要考虑检修，但不能影响流量计入口流场。
然后再定压力和温度测点。如果只是现场显示或普通监测，就选代表性好、方便维护的位置。如果要给流量计做温压补偿，那就按厂家要求来，不要凭经验随便放。
还有一点很现实：图纸上能画，不代表现场好用。根部阀能不能操作，变送器能不能拆，温套管能不能抽出来，流量计有没有检修空间，导压管有没有坡度，排气、排污、伴热、防冻有没有考虑，这些都会影响投运后的稳定性。
管道仪表布置，说到底不是排队布置问题，而是工况匹配问题。
仪表本身当然重要，但安装位置同样重要。压力测量要防积气、积液、堵塞；温度测量要测到真正有代表性的位置；流量计要有稳定流场；阀门要尽量别干扰测量。
装对了，系统才会稳。装错了，后面再怎么调参数，很多时候都是白忙。
