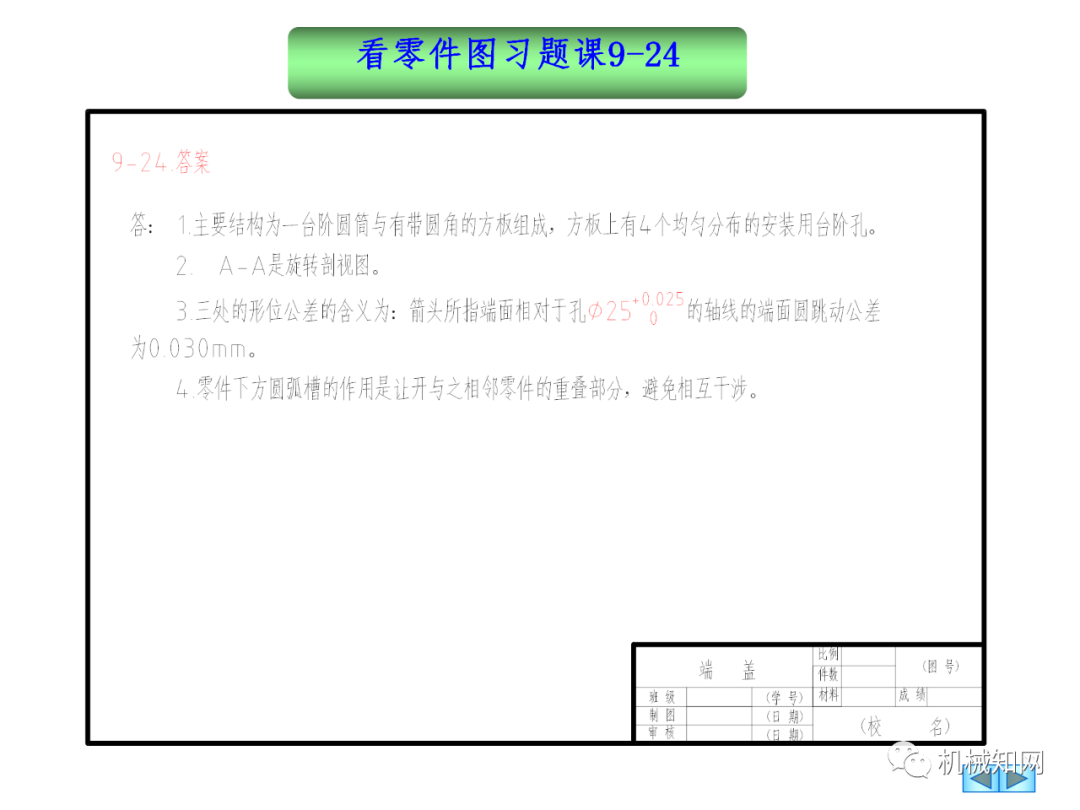

文末提供PPT文档下载方式
看懂机械零件图是工程师、技术工人乃至相关专业学生的必备技能。面对一张布满线条、符号和数字的图纸，初学者往往感到无从下手。
其实，只要掌握系统的方法，读懂零件图并非难事。本文机械知网将为你梳理出四个关键步骤，带你快速入门。
第一步：看标题栏，获取基本信息
拿到图纸，首先应将目光聚焦于右下角的标题栏。这里包含了零件的核心身份信息：零件名称、所用材料、绘图比例、图号以及设计者等信息。通过名称可以初步判断零件的类型和功能（如轴、齿轮、箱体），材料（如45钢、铸铁）则暗示了其大致的加工方法和性能，比例则直接反映了实物与图纸的大小关系。这一步是读懂图纸的起点，能让你对零件有一个全局性的初步认识。
第二步：分析视图，想象立体形状
零件图通常不是一张图，而是由一组图形构成，包括主视图、俯视图、左视图以及各种剖视图、断面图等。读图时，应以主视图为核心，结合其他视图，运用“长对正、高平齐、宽相等”的投影规律，在脑海中构建出零件的三维立体形状。要特别注意图中采用的剖视图（全剖、半剖、局部剖），它们是为了清晰地表达零件内部不可见的结构。通过这一步，零件的空间结构便了然于胸。
第三步：分析尺寸，明确大小与位置
图形表达了形状，而尺寸则精确规定了零件各部分的大小和相对位置。分析尺寸时，首先要找到长、宽、高三个方向的尺寸基准（通常是重要的端面、轴线或对称面）。然后，区分定形尺寸（确定各结构形状大小的尺寸）和定位尺寸（确定各结构相对位置的尺寸）。最后关注总体尺寸，了解零件的最大轮廓。同时，要留意带有公差（如Φ20±0.1）的重要尺寸，它们对零件的配合和功能至关重要。
第四步：研读技术要求，把握质量关键
技术要求是零件制造的“质量法规”，通常以符号和文字注释的形式标注在图形周围或图纸下方。这其中最关键的三项是：
表面粗糙度：用符号（如√）和数值（如Ra 3.2）表示零件表面的光滑程度，直接影响零件的耐磨性、配合性质等。
尺寸公差：允许零件尺寸的变动量，确保零件具有互换性，能不经挑选直接装配。
形位公差：如直线度、平行度、同轴度等，控制零件几何要素的形状和位置误差，对保证装配精度和运动精度极为关键。
综合以上四个步骤——从标题栏到图形，再到尺寸和技术要求，由概括到具体，由整体到细节，你就能系统、完整地解读一张机械零件图，为后续的加工、检验或装配打下坚实基础。
