在HDI线路板制造过程中,盲孔电镀填孔是影响互连可靠性和线路板表面平整度的重要工艺环节。

实际生产中,经常会遇到两类典型问题:

一类是盲孔内部出现空洞(Void);另一类是填孔完成后,孔口表面仍存在较明显的凹陷(Dimple)。

这两种缺陷的表现不同,形成原因也不完全相同。

有些现场工程师发现填孔效果不好时,会直接增加光亮或加速组分,希望提高孔内沉积速度。但如果添加剂体系原本就处于失衡状态,单独增加某一种组分反而可能加快孔口沉积,使孔口逐渐收窄,进一步影响孔内传质。

所以,盲孔填充出现异常时,不要急着单独补加某一种添加剂,而应该按照“前处理—基础槽液—添加剂—电流参数—设备传质”的顺序进行排查。

一、为什么盲孔会出现空洞和凹陷?

盲孔填充的核心,是让铜能够持续、均匀地向孔内部生长。

电镀过程中,孔口和孔底的电流分布、添加剂吸附以及槽液传质条件并不相同。

合理的添加剂体系可以利用这种差异,使孔内部获得相对更有利的沉积条件,从而形成由孔底向上逐渐填充的效果。

简单理解:

理想状态:孔内沉积优势逐渐建立 → 铜从孔底向上生长 → 最终接近填平。

而如果孔口沉积速度过快,就可能出现:

孔口快速增厚 → 孔口逐渐收窄 → 孔内传质进一步受限 → 内部形成空洞或填充不足。

因此,盲孔填充并不是简单地追求“镀得越快越好”,而是要控制孔内与孔口之间的相对沉积速度。

二、盲孔电镀两大典型缺陷及形成原因

孔底空洞(Bottom Void)

金相切片:盲孔底部 / 中间出现气泡、缝隙状无铜区。

机理:孔底电镀速率低于孔口封镀速度,槽液气泡、气穴滞留无法排出。

诱因:抑制剂偏低、加速剂不足、前处理润湿除油不良、阴极摇摆不足。

凹陷度过大(Excessive Dimple)

金相切片:孔口表面下陷深度超标,平整度差。

机理:孔底与板面镀速差异不足,光亮 / 加速作用无法集中在孔底。

诱因:光亮剂失调、平滑剂过量、电流密度超出添加剂适用区间。

HDI 盲孔电镀金相切片:孔底空洞与表面凹陷度(Dimple)形态对比
打开网易新闻 查看精彩图片
HDI 盲孔电镀金相切片:孔底空洞与表面凹陷度(Dimple)形态对比

需要注意的是,Void和Dimple并不一定由同一个因素造成。

例如:

  • 出现Void,要重点关注孔内润湿、气泡排除、添加剂平衡和孔口封闭;
  • 出现Dimple,则需要重点分析填孔速率、表面沉积速率以及最终镀层厚度。

因此,现场排查时首先要通过金相切片确定缺陷的具体形态,再针对性调整。

三、先检查基础槽液,再判断添加剂问题

当生产线上出现批量填孔异常时,第一步不是马上补添加剂,而是先确认槽液基础参数是否处于工艺要求范围。

1. 铜离子和酸度

铜离子浓度和酸度会影响电镀过程中的导电性、铜离子传质以及阴极极化行为。

如果基础槽液已经明显偏离工艺窗口,即使添加剂比例正确,也可能无法获得稳定的填孔效果。

因此,应首先按照对应体系的TDS或内部工艺标准进行分析。

2. 氯离子

氯离子虽然浓度很低,但在酸性铜电镀添加剂体系中具有重要作用。

它会影响抑制剂等有机组分的吸附行为,因此氯离子过低或过高,都可能改变添加剂体系的工作状态。

现场出现填孔异常时,应先通过分析确认氯离子是否处于推荐范围,而不是凭经验直接补加。

3. 添加剂活性

对于VF-201等盲孔填充添加剂体系,加速剂、抑制剂和平整剂之间需要保持合理的协同关系。

其中任何一个组分发生明显偏移,都可能改变孔口和孔内部的沉积速度差。

因此,不建议仅凭镀层外观判断应该补哪一种添加剂。

如果条件允许,可以结合CVS分析、试片测试以及生产板切片结果综合判断。

4. 温度和槽液状态

槽温变化会影响电化学反应速率以及有机添加剂的工作状态。

同时,还需要关注过滤循环、槽液流动、阳极状态以及设备运行稳定性。

如果出现批量性异常,设备因素同样不能忽略。

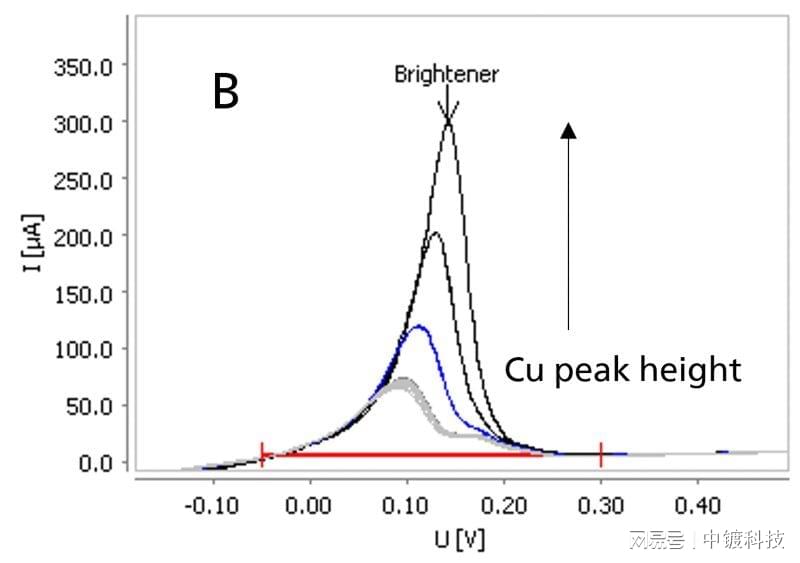

CVS(循环伏安剥离分析仪)的测试分析曲线图
打开网易新闻 查看精彩图片
CVS(循环伏安剥离分析仪)的测试分析曲线图

四、盲孔出现空洞,应该怎么排查?

第一步:先排查前处理和孔内气泡

对于孔内空洞,首先需要排除物理性因素。

如果盲孔内部存在油污、颗粒或润湿不良,或者前处理过程中产生的气泡没有及时排出,都可能影响后续电镀。

建议重点检查:

  • 前处理除油是否充分;
  • 微孔内部是否存在润湿不良;
  • 水洗是否充分;
  • 酸洗后是否存在残液;
  • 工件进入电镀槽时是否容易夹带气泡;
  • 阴极摇摆和槽液循环是否正常。

尤其对于小孔径、高密度HDI板,孔内润湿和气泡排除更加值得关注。

第二步:检查基础槽液

确认以下项目是否处于工艺窗口:

  • 铜离子;
  • 硫酸;
  • 氯离子;
  • 槽温;
  • 过滤和循环状态。

如果基础参数明显异常,应优先恢复槽液状态,再判断添加剂问题。

第三步:检查添加剂平衡

如果基础槽液正常,而空洞仍然持续出现,则可以进一步进行添加剂活性分析。

对于VF-201体系,可以结合CVS分析结果判断添加剂状态,并通过小试或打板逐步调整。

这里尤其要注意:

不要一次性大幅补加某一种组分。

因为添加剂之间存在协同作用,单独增加某一组分可能暂时改善某一个指标,却导致另外一个区域的沉积行为发生变化。

五、如果主要问题是Dimple过大,应该怎么处理?

如果金相切片显示盲孔已经基本填充,但孔口表面仍然存在明显凹陷,那么排查重点与Void有所不同。

首先需要确认:

孔内铜是否已经充分填充?表面铜层是否达到设计厚度?

如果孔内填充不足,可以从以下几个方向分析:

1. 检查添加剂活性

添加剂活性发生变化后,孔内和板面的沉积速率可能发生改变。

可以通过CVS分析和试片测试,判断体系是否偏向抑制或加速状态。

2. 检查电流密度

电流密度过高并不一定意味着填孔速度更快。

当电流密度超出当前添加剂体系的适用范围后,可能出现孔口沉积加快、镀层粗糙或填孔均匀性下降等问题。

因此,需要根据具体板型和槽液状态确定合理的工作窗口。

3. 检查填孔时间与最终铜厚

如果孔内已经填充,但表面仍存在一定Dimple,可以结合最终铜厚和填孔时间进行判断。

有时候问题并不是添加剂“失效”,而是整体工艺时间、铜厚设计与填孔程度之间没有达到合适的平衡。

六、为什么不能看到问题就直接“加光亮剂”?

这是盲孔填充现场非常常见的误区。

普通电镀思路往往是:

镀层不够亮 → 增加光亮组分。

但盲孔填充关注的不只是表面光亮度,而是孔口与孔内部的沉积选择性。

如果添加剂体系本身已经偏向加速,继续增加相关组分可能进一步改变孔口沉积速度。

结果可能出现:

孔口沉积加快 → 孔口收窄 → 孔内传质下降 → Void风险增加。

所以,盲孔填充添加剂的调整不能简单理解为“哪个指标不好就补哪个”。

更合理的方式是:

分析 → 小范围调整 → 打板验证 → 金相切片 → 再调整。

七、现场调试建议:按照这个顺序排查

当生产线上出现批量盲孔填充异常时,可以按照下面的顺序进行:

① 看切片

先确定是Void、Dimple,还是两者同时出现。

② 查前处理

确认除油、活化、水洗、润湿以及气泡排除情况。

③ 查基础槽液

分析铜离子、硫酸、氯离子、温度等基础参数。

④ 查添加剂

结合CVS、试片以及生产板表现判断加速剂、抑制剂和平整剂状态。

⑤ 查设备

检查阴极摇摆、喷流、过滤循环、阳极状态和电流稳定性。

⑥ 调整电流参数

根据板型、孔径、孔深和当前槽液状态优化电流密度及给电方式。

⑦ 小批量验证

调整后不要直接大批量生产,建议先通过试片或小批量板进行验证,并结合金相切片确认填孔效果。

八、盲孔填充的核心,不只是“添加剂”

盲孔电镀填充实际上是一个多因素协同过程。

添加剂决定沉积行为,电流影响电化学反应,槽液流动影响传质,前处理决定孔内表面状态,而设备参数则决定这些条件能否稳定执行。

因此,当HDI盲孔出现Void或Dimple时,最有效的思路并不是寻找一个“万能参数”,而是找到造成孔口与孔内部沉积差异异常的真正原因。

对于VF-201等盲孔填充添加剂体系,也应根据具体板型、孔径、孔深、铜厚以及设备条件建立对应的工艺窗口。

只有把槽液、添加剂、电流和设备条件结合起来,才能实现稳定的盲孔填充效果。

打开网易新闻 查看精彩图片

结语

盲孔填充出现问题时,真正需要解决的不是“该加多少添加剂”,而是:

为什么孔口和孔内部的沉积行为发生了变化?

从切片结果入手,再依次检查前处理、基础槽液、添加剂活性、设备传质和电流参数,通常比直接调整某一种添加剂更加可靠。

对于HDI高密度线路板而言,稳定的盲孔填充工艺,本质上是对电化学反应、传质和添加剂吸附行为的综合控制。
